百瓦快充是未来的普及趋势 ， 随着笔记本和手机等大功率设备的普及 ， 已经有多款支持100W以及更大功率的充电器推出 ， 满足消费者的快充需求 。 之前的100W或者更大功率的快充多采用LLC架构配合同步降压 ， 成本较高 ， 导致产品售价也较高 ， 压制了市场需求 。
必易微推出了一款高性价比的120W氮化镓快充电源方案 ， 采用临界模式升压PFC+准谐振反激+同步整流的拓扑架构 ， 支持宽范围电压输出 ， 无需使用二次降压电路 。 相比LLC架构节省了隔离驱动器以及一颗氮化镓开关管的成本 ， 并且支持宽电压输出 ， 节省了二次降压电路的成本 ， 是一款高性能高性价比的大功率快充解决方案 。
并且伴随着近年来显示器支持PD快充输出 ， 为笔记本实现一线通 ， 必易微高性价比的解决方案还可为显示器提供更高功率的快充 。 100W PD输出满足大功率笔记本充电及使用需求 ， 释放性能枷锁 ， 提升产品卖点 。
一、必易微120W氮化镓快充电源参考设计外观
必易微120W氮化镓快充方案采用PFC+反激的架构 ， 支持宽电压输出 ， 电路相比LLC方案明显简化 ， 具有明显的成本优势 。

文章图片

必易微120W氮化镓电源参考设计采用两块小板焊接输入端EMI滤波电路和USB-C输出小板 ， 提高整体空间利用率 。

文章图片

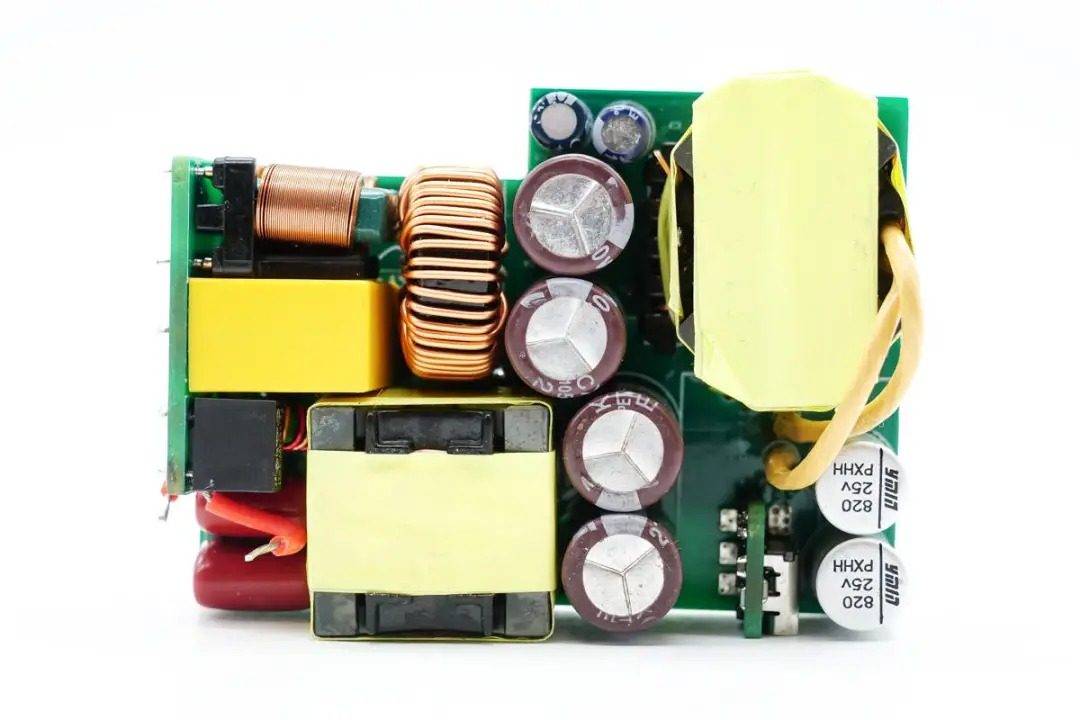

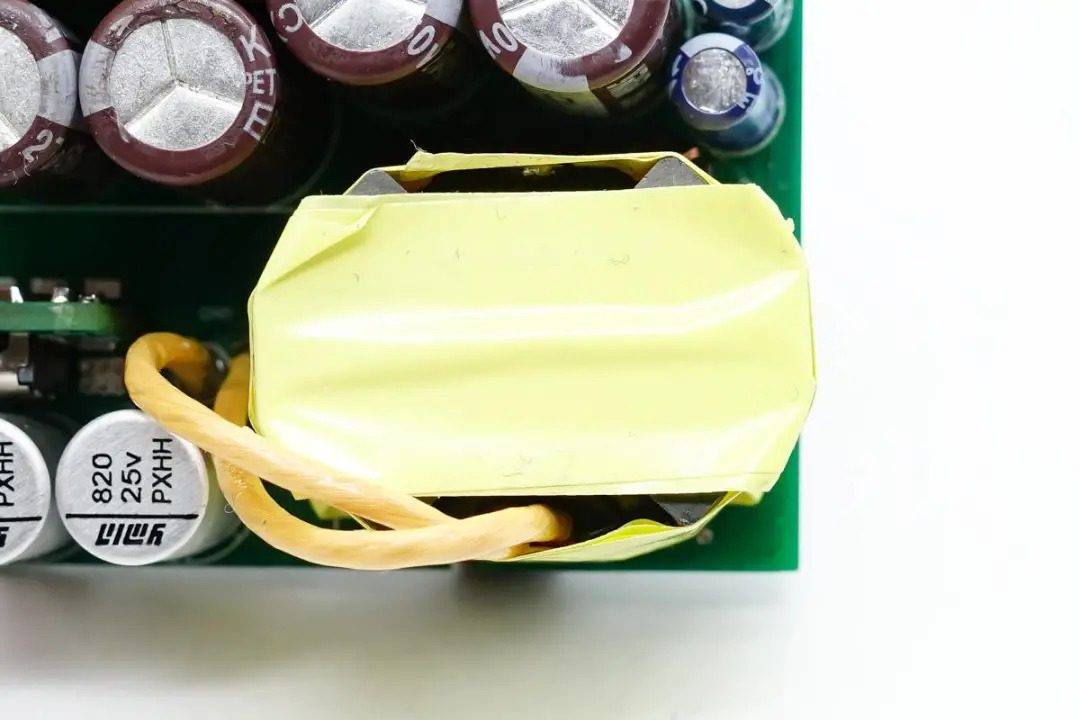

参考设计从左到右依次是输入滤波电路 ， PFC升压电感 ， 高压滤波电容 ， 反激变压器和输出滤波电容 ， 布局清晰明了 。

文章图片

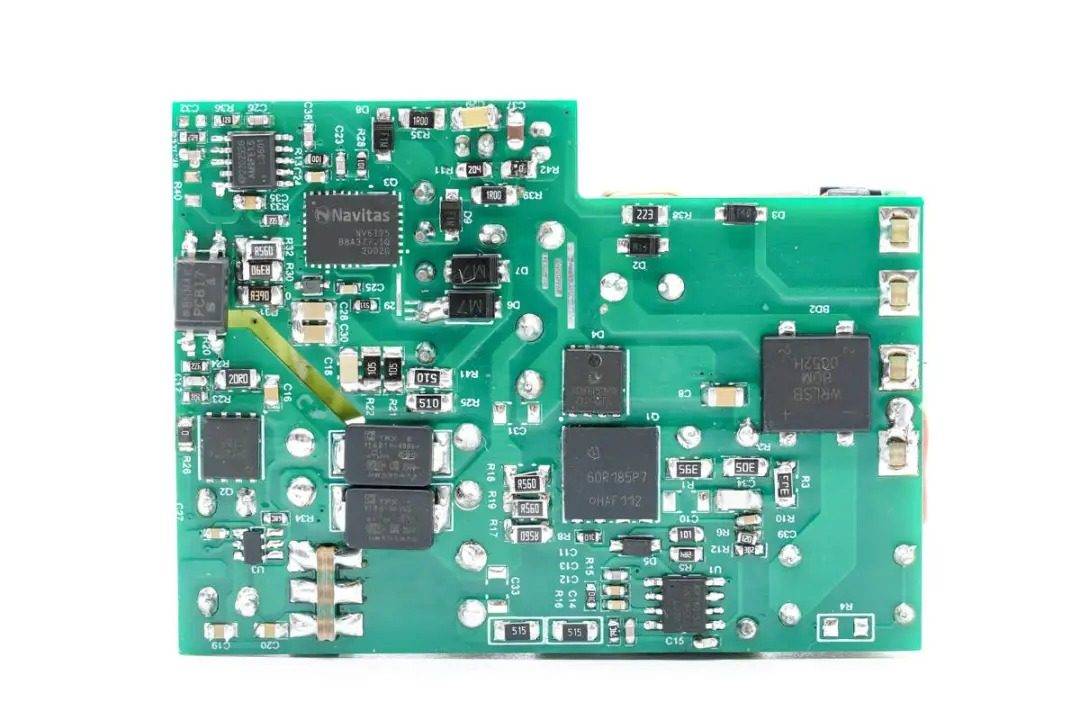

背面从左到右依次是同步整流 ， 反激控制器和氮化镓功率芯片 ， 碳化硅二极管 ， PFC开关管和PFC控制器 。 最右侧是整流桥 ， 在正面还有一颗 ， 使用两颗均摊发热 。

文章图片

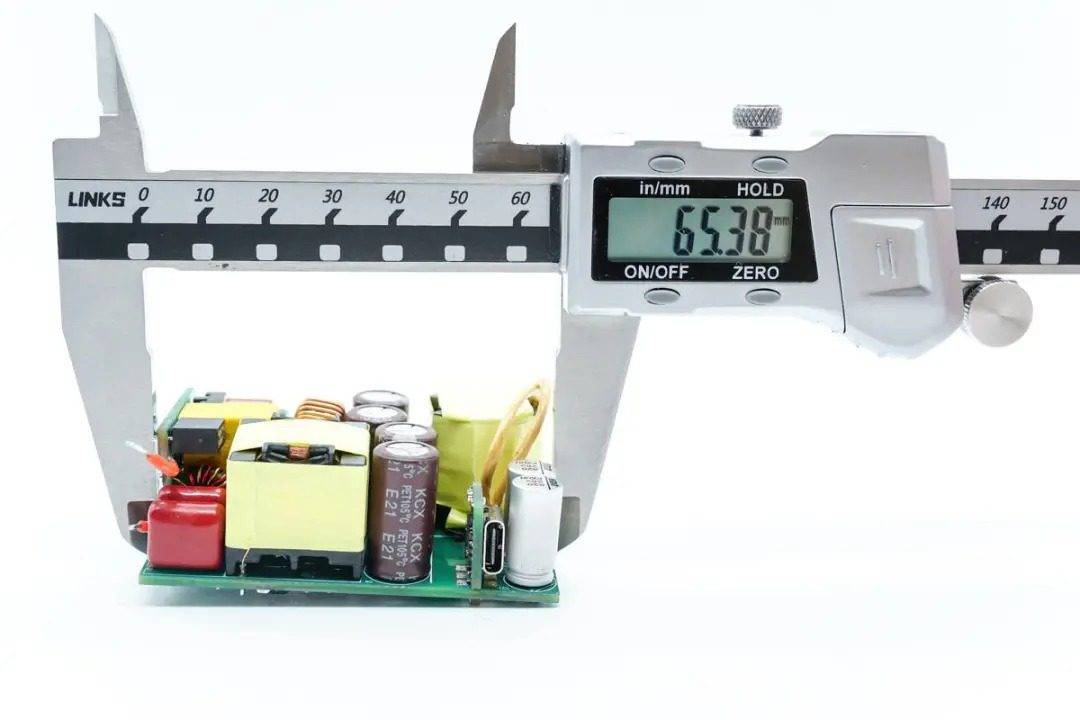

使用游标卡尺测得电源参考设计长度为65.38mm 。

文章图片

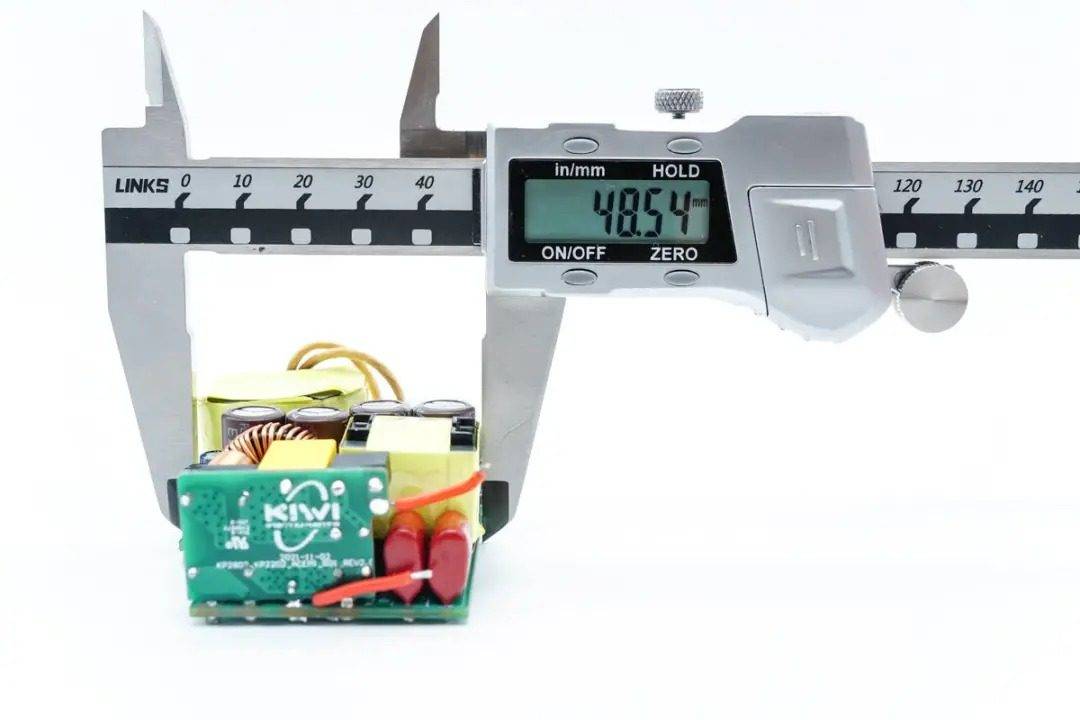

宽度为48.54mm 。
高度为25mm ， 根据实测尺寸计算功率密度为1.51W/cm3 。

文章图片

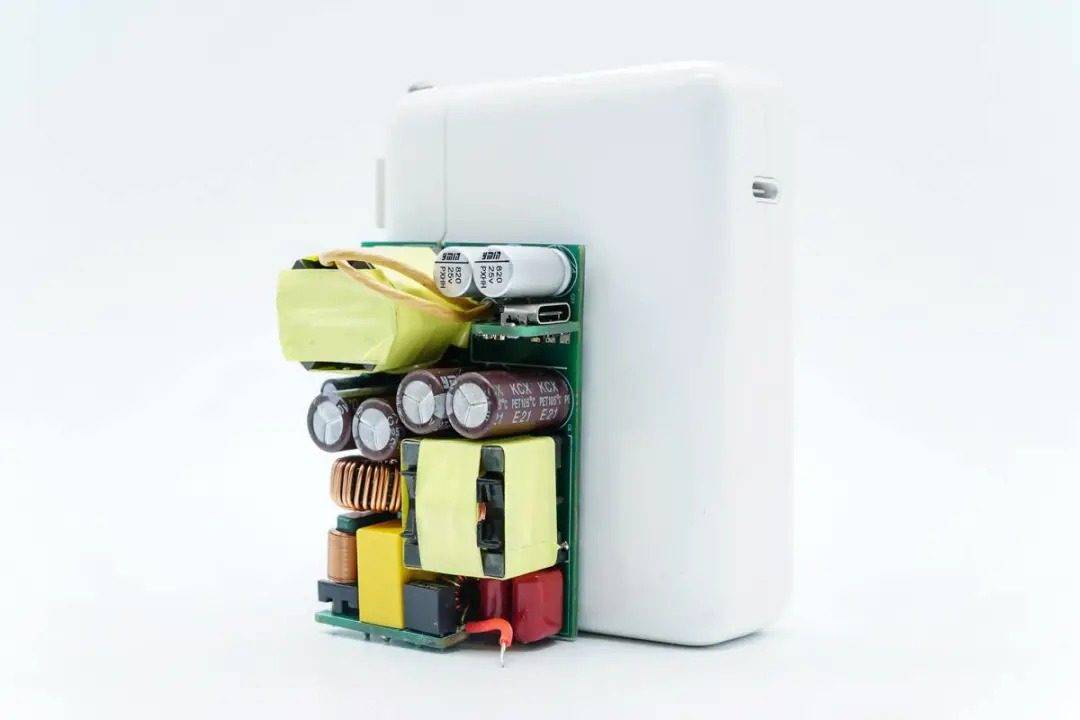

与苹果140W氮化镓电源对比 ， 大约是苹果的1/2体积 。

文章图片

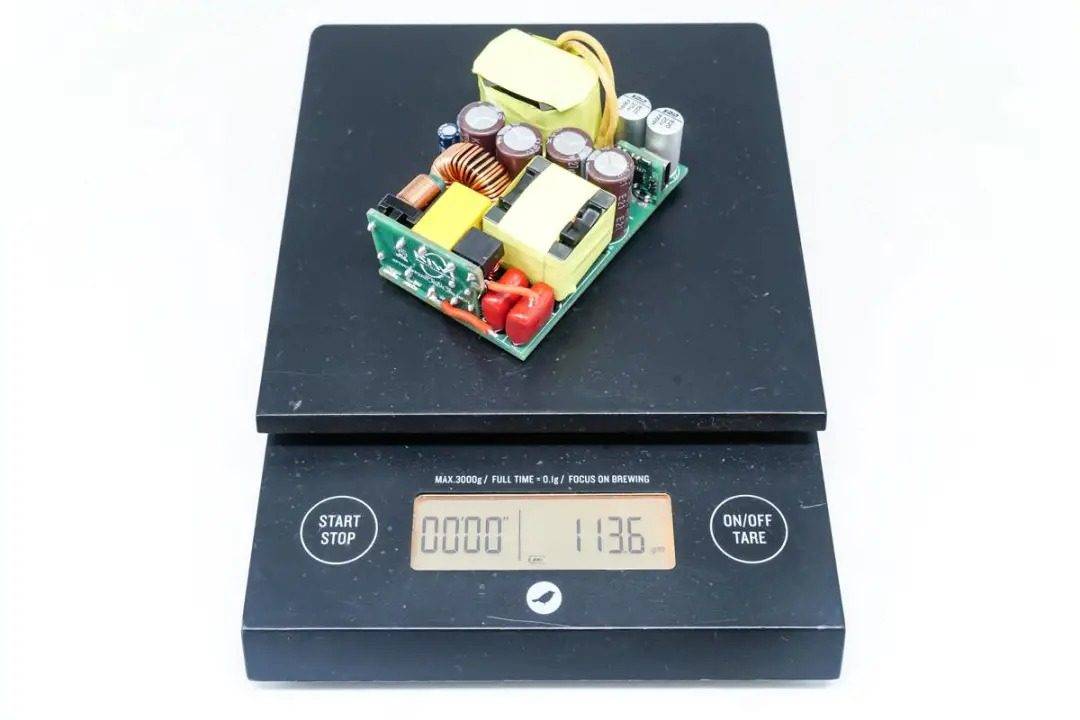

测得重量约为113.6g 。
二、必易微120W氮化镓快充电源参考设计解析
通过上面的尺寸测量以及尺寸对比 ， 大家对这款120W的电源方案已经有了大概的了解 。 在120W功率段使用反激能够有效简化充电器设计并降低整体成本 ， 进一步加快大功率充电器和用电设备生态建设 。

文章图片

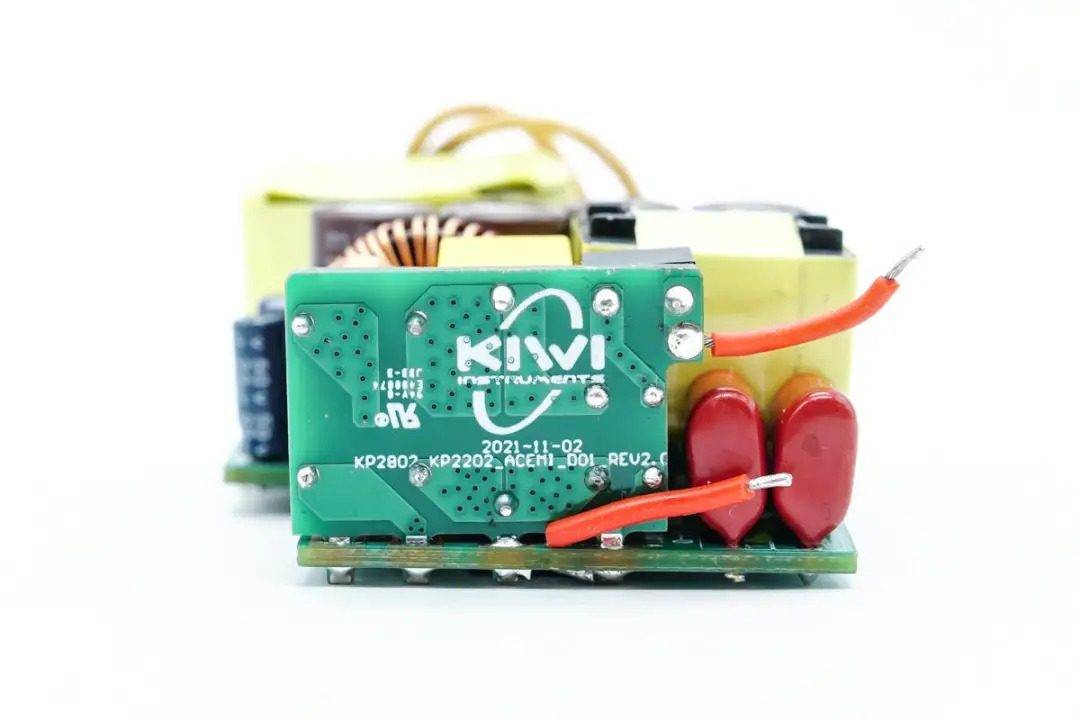

输入端小板焊接了保险丝 ， X电容 ， 共模电感等器件 ， 充分利用空间 。 左侧还预留了折叠插脚的位置 ， 可用于便携式充电器设计 。

文章图片

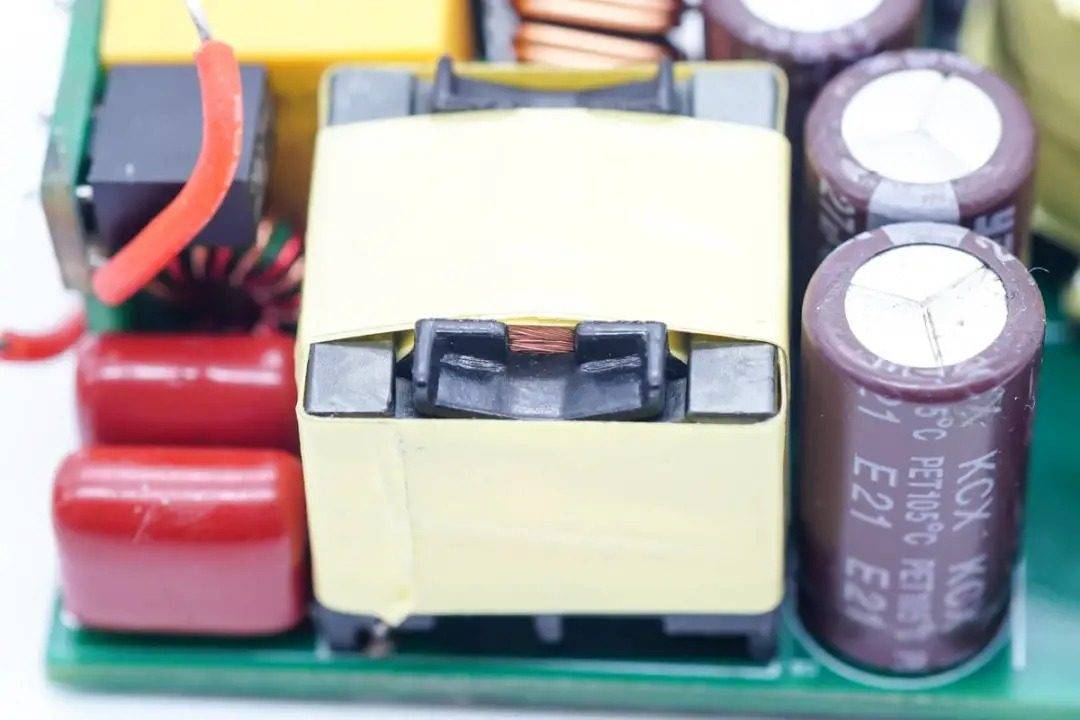

PFC升压电感 ， 左侧为滤波薄膜电容 ， 右侧是PFC输出滤波电容 ， 来自永铭 ， KCX系列 ， 耐压400V ， 容量27μF ， 四颗并联 。
