文章插图
图9
3、防火阀不能紧靠防火墙时，防火阀与防火墙之间的风管应加厚 。一般用1.5mm以上的钢板 。
4、几种特殊情况下防火阀的设置 。

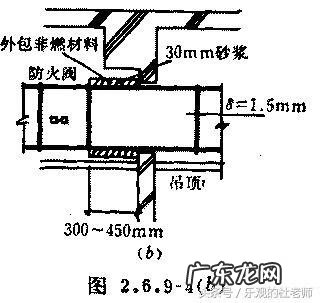

(1)防火墙上有梁，空间太小时，如图2.6.9-4(b)所示安装 。
(2)风管穿过防火墙拐角处时，如图2.6.9-4(c)


文章插图
图10


文章插图
图11
(3)风管绕梁时，如图2.6.9-4（d）所示安装 。


文章插图
图12


文章插图
图13
(4)防火阀装在防火墙上时，如图2.6.9-4(e)所示安装 。
(5)防火阀装在垂直风管上时，如图2.6.9-4(f)所示安装 。
5、高层分共建筑中有大的集中风道竖井时，防火阀的设置如图2.6.9-5所示 。


文章插图
图14
六、风管系统的配置
1）紧接弯头之后设有加热(冷却)盘管时，宜采用带导流叶片的直角弯头，且与盘管连接弯头的断面尽寸平面上宜与盘管宽度相同 。
如在弯头之后，紧接有送风口时，也宜采用带导流叶片的直角变头或用方形小室，这样可兼作消声，且不必加导流叶片 。如图2.6.7-1(b)、(c) 。


文章插图
图15
2）设计风管系统时，弯头与弯头之间，弯头与出风口之间的距离不能太小 。太小则涡流严重，流分布不均，出风口调不出设计送风量 。
通常出口设在一个弯头之后时，由弯头至出风口的距离应为(图2.6.7-2):
普通弯头不带导流叶片时，L≥8W
普通弯头带导流叶片时，L=8W~4W
直角弯头带导流叶片时，L≤4W
若出风口紧接在两个相近弯头的下侧时，如图2.6.7-2(b) 。由弯头至出风口之距离及弯头至弯头之距离L，因弯头类型不同而有所区别 。其具体尺寸，可能见图(a) 。
若见风口装在两上相近且为450的弯头下侧时，如图2.6.7-2(c) 。不论弯头有无导流叶片，必须令L1 >L2，且L2≥8W 。


文章插图
图16
七、风机盘管及冷水管道的凝结水问题
现象：某宾馆客房的风机盘管卧式暗装，夏季经常从吊顶上流水下来 。
原因：风机盘管的凝结水管集中排放，结果顶上的上空间不能满足凝结水管坡度的要求，造成无坡甚至反坡，使滴水盘中的水排不出去，满后往吊顶溢流 。
对策：为了少破坏吊顶，减少返工费用，采取了将凝结水盘的排水管接至卫生间地漏 。即将凝结水管由集中排水的接法①改为排至卫生间的接法②，如图2.9.3-1 。
现象：某宾馆大堂采用卧式暗装风机盘管，结果凝结水排不出去，到处乱流，影响很大 。
原因：受土建条件限制，风机盘管的凝结水管未做坡度 。
对策：建筑重新装修，将凝结水管做了坡度，I=0.01以上，才解决了问题 。
现象：吊顶上经常被水泡湿，严重时把矿棉吊顶泡秀透，以至塌下来 。
原因：冷水管道保温不好，保温材料未紧贴在管子上，结果管道保温有小孔或不严密处，空气进去碰到管壁产生凝结水，越结水越多，不一定在什么位置流出来，把吊顶弄湿 。严重的将矿棉板吊顶泡透，甚至使吊顶塌下来，而且无谓的多耗了冷量，造成能源浪费 。
