薄壁式挡土墙：
包括悬臂式挡土墙和扶壁式挡土墙两种；一般墙高6m以内采用悬臂式，6m以上采用扶壁式

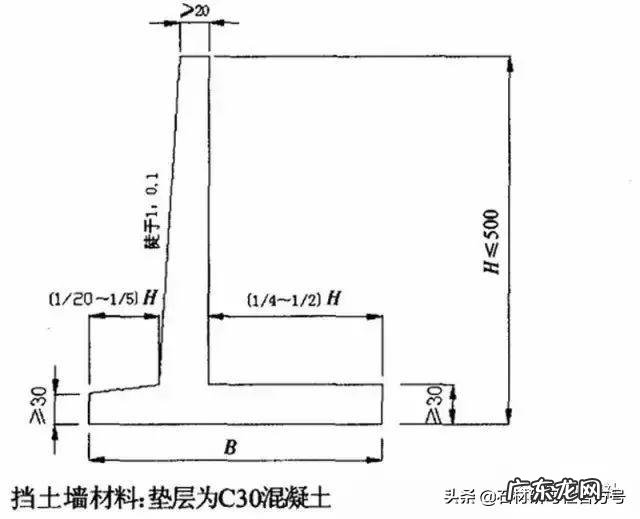

悬臂式挡土墙：
是由立板（墙面板）和底板（墙趾板和墙踵板）两部分组成，一般形式为如下图所示：

文章插图

扶壁式挡土墙：
当挡土墙的墙高h>10m时，为了增加悬臂的抗弯刚度，沿墙长纵向每隔0.8-1.0m，设置一道扶壁

文章插图


文章插图

锚定式挡土墙：

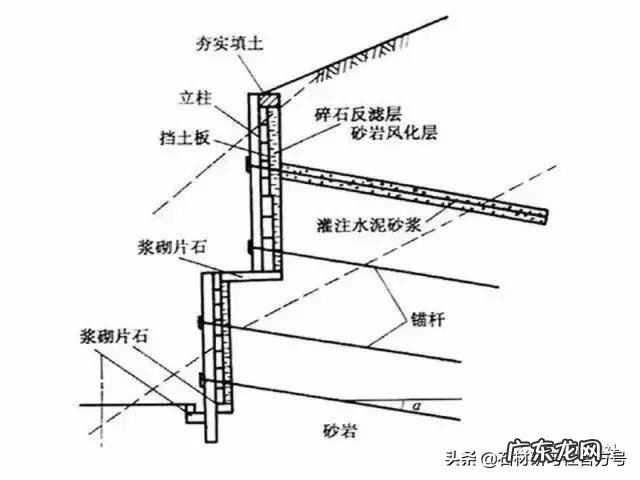

包括锚杆式和锚定板式两种 锚杆式挡土墙：是由预制的钢筋混凝土立柱、挡土板构成墙面，与水平或倾斜的钢锚杆联合组成 。锚杆的一端与立柱连接，另一端被锚固在山坡深处的稳定岩层或土层中

文章插图


文章插图

定板式挡土墙：
是由钢筋混凝土墙面、钢拉杆、锚走板以及其间的填土共同形成的一种组合挡土结构 。

文章插图

加筋土挡土墙：
是在土中加入拉筋，利用拉筋与土之间的摩擦作用，改善土体的变形条件和提高土体的工程特性，从而达到稳定土体的目的 。由面板、拉筋组成，依靠填土、拉筋之间的摩擦力使填土与拉筋结合成一个整体 。

文章插图

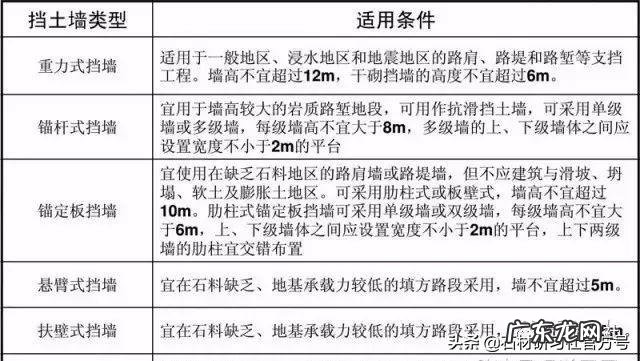

各挡土墙的适用条件：

文章插图

3、按照墙体的材料划分，我们一般将挡土墙分为以下几种类型：
石砌挡土墙：

文章插图


文章插图


文章插图


文章插图

混凝土挡土墙：

文章插图


文章插图

钢筋混凝土挡土墙：

文章插图

钢板挡土墙：

文章插图


文章插图

三、挡土墙的构造组成
（一）、墙身构造

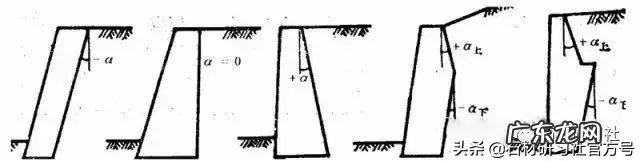

1、墙背

文章插图

1）仰斜墙背适用于路堑墙及墙趾处地面平坦的路肩墙或者是路堤墙，仰斜墙背的坡度不宜缓于1:0.3，通常在1:0.15——1:0.25
2）俯斜墙背适用于路堤墙、路肩墙，常用1:0.15——1:0.25，不超过4m的低墙可以用垂直墙背
3）凸形折线墙背多用于路堑墙，也可以用于路肩墙，上下墙的墙高比一般采用2:3
4）衡重式墙适用于山区地形陡峻处的路肩墙和路堤墙，也可用于路堑墙，上墙俯斜墙背的坡度1:0.25——1:0.45，下墙仰斜墙背在1:0.25左右，上下墙的墙高比一般采用2:3
