6. 允许分合次数
一般断路器允许空载分合次数（也称机械寿命）为2000次。
（二）一般电气性能方面
1. 电压
高压断路器除了要能长期承受相应的最大工作电压外，还应耐受高于额定电压的各种过电压作用，而不会导致绝缘的损坏。
标志这方面性能的参数是：工频试验电压、全波和载波冲击试验电压、操作波试验电压。
2. 电流
（1）额定电流：
断路器在闭合状态下导电系统能长期通过的电流。在额定频率下通过这一电流时，各个金属部位和绝缘的温升不能超过国家标准中规定的数值。额定电流在某种程度上决定了导体及触头的尺寸。
（2）额定峰值耐受电流或动稳定电流：
是断路器在闭合位置所能允许通过的最大电流峰值。表征开关导电部分及支持绝缘部分的机械强度，在通过这一电流后开关不应损坏且能继续正常工作。
（3）额定短时耐受电流或热稳定电流：
是在规定的短时间内，断路器在闭合位置所能耐受的电流。流过这一电流期间，断路器的温升，不应超过标准规定的短时发热允许温度。

文章插图

除此之外，还有额定电流、额定短路开断电流、额定热稳定电流、额定动稳定电流、额定短路关合电流。除额定电流外，额定动稳定电流、额定关合电流、额定开断电流、额定热稳电流都是同一短路电流在不同工况下或不同时刻出现的电流峰值或有效值，但各有其特指的表征含义。
（三）自然环境方面
主要指的有以下几个方面：海拔高度（对高压电器外部绝缘的影响、对电器发热温度的影响）、环境温度、湿度、地震、污秽、风力、覆冰。
下图所示为SW-110型断路器的结构组成简图：

文章插图

SW-110型断路器的结构组成简图（图片来源：网络）
下图所示为SW-110型断路器的拍摄图：

文章插图

SW-110型断路器外观图（图片来源：网络）

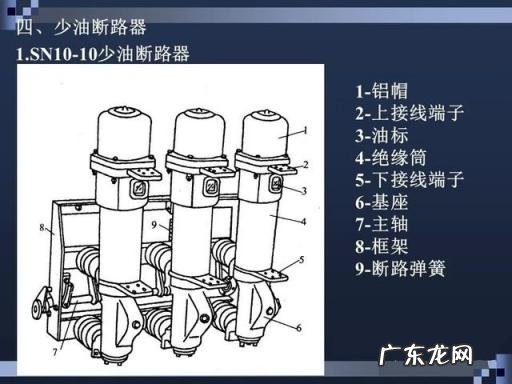

下图所示为SN10-10型少油断路器的外形结构图：

文章插图

关于六氟化硫断路器，我们首先要了解六氟化硫（SF6）的气体特性：
SF6由F原子与S原子结合而成，分子结构是个完全对称的八面体， S原子居中，六个角上是F原子， F原子与S原子间以共价键联结。
物理性能：无色、无臭、无毒、不可燃的惰性气体；
化学性能：在常温下是极为稳定的气体，其惰性远远超过氮气；
绝缘性能：在三个大气压时，它与变压器油的绝缘强度相等，压力越高，绝缘性能越好。在均匀电场及相同压力下，它的绝缘性能为空气的2~3倍；
灭弧性能：SF6具有很强的灭弧能力，在自由开断的情况下，它的灭弧能力要比空气大约100倍。

文章插图

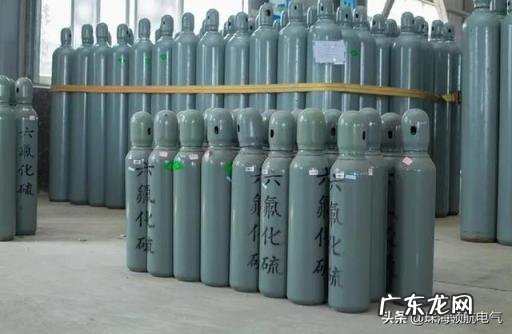

六氟化硫气体（图片来源：网络）
其次，六氟化硫断路器的典型结构瓷瓶是支持敞开式结构的，如下图所示：

文章插图

六氟化硫断路器的典型结构示意图（图片来源：网络）
至于熔断器与高压负荷开关，笔者在这里简单阐述：
熔断器是一种最简单的保护电器，串接在电路中使用。当电路中通过短路电流或过载电流时，利用熔体产生的热量使其本身熔断，从而切断电路。它不能用以正常切断或接通电路，而必须和其它电器配合使用；当熔断器熔体熔化后必须更换，需短时间停电。
