不锈钢泵不锈钢齿轮油泵( 二 )

【不锈钢泵不锈钢齿轮油泵】2、环境温度<40℃，相对湿度<95% 。
3、所输送介质中固体颗粒体积含量不超过单位体积的0.1%，粒度<0.2mm.

文章插图

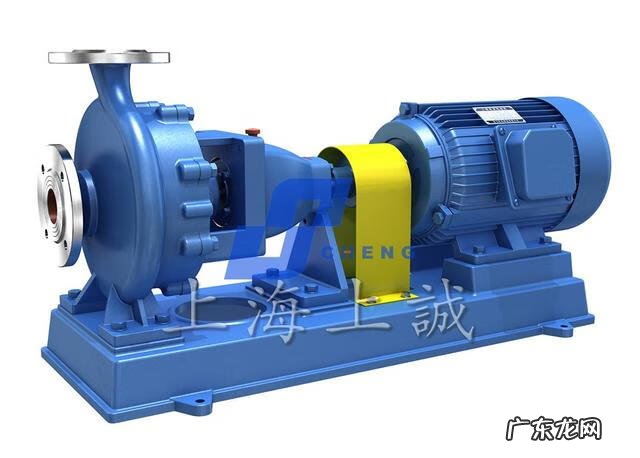

IH型不锈钢泵，其标记额定性能点和尺寸等效采用国际标准ISO2858-1975（E），是一种用以取代F型耐腐蚀泵更新换代的节能产品，适用于化工、石油、冶金、电站、食品、制药、合成纤维等部门输送温度在-20℃～105℃的腐蚀性介质或物理、化学性能类似于水的介质。
IH型不锈钢泵性能范围（按设计点）
流量Q：6.3～400 m3/h
扬程H：5～125m
泵的最高工作设计压力为1.6MPa
用户可根据被输送介质的腐蚀性程度对泵的过流部分主要零件选用不同材料。
泵的过流部分主要零件的材料及其代号有下列五种：
材料名称
ZG1Cr18Ni9ZG1Cr18Ni9TiZG0Cr18Ni12Mo2Ti
代号 303305306
材料名称
ZG1Cr18Ni12Mo2TiZG1Cr18Mn13Mo2CuN
代号307402
IH型不锈钢泵输送介质温度为-20℃～105℃，需要时采用双端面密封冷却装置，可输送介质温度为20℃～+280℃ 。适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。
IH型化工泵性能范围
流量Q：6.3～400m3/
扬程H：5～132m
转速n：2900、1450r/min
配带功率：0.55～110KW
进口直径：50～200mm
最高工作压力：1.6Mpa
IH型不锈钢泵有29个基本型，其中22个双速（2900、1450r/min）经过A、B两种型式的叶轮直径切割变型后，达112个规格。
IH型不锈钢泵的结构
IH型不锈钢泵是全国泵行业采用ISO国际标准联合设计的系列产品，其主要由泵体、叶传输线、密封环、叶轮螺母、泵盖、密封部件、中间支架、轴、悬架部件等组成。
IH型不锈钢泵结构特点
泵盖通过止口固定在中间支架上，然后通过泵体与中间支架止口的联接把泵盖夹紧在中间，泵体是轴向吸入，径向排出，脚支承式，可直接固定在底座上。悬架部件通过止口固定固定在中间支架上，并用悬架支架支撑在底座上。为拆卸方便，设计了加长联轴器，检修时可以不拆卸进出口联接管路，泵体和电动机。只需拆下联轴器的中间联接件，即可退出转子部件进行检修。这是国际上通用的一种结构形式。
泵的旋转方向
泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。
泵的轴封型式
填料密封：泵盖内设有填料函，采用软填料密封，填料函内可通入有一定压力的水，供密封冷却，润滑、清洗用。
机械密封：单端面机械密封和双端面机械密封两种型式，密封腔内通入一定压力的水，冲洗磨擦两端面，同时起冷却作用。
泵的密封型式采用填料密封或机械密封，由用户根据需要适用，同时根据需要允许采用适合于ISO3069规定的密封空腔尺寸和其他结构的轴封型式，如带波纹管的机械密封和付叶轮密封等等。

文章插图

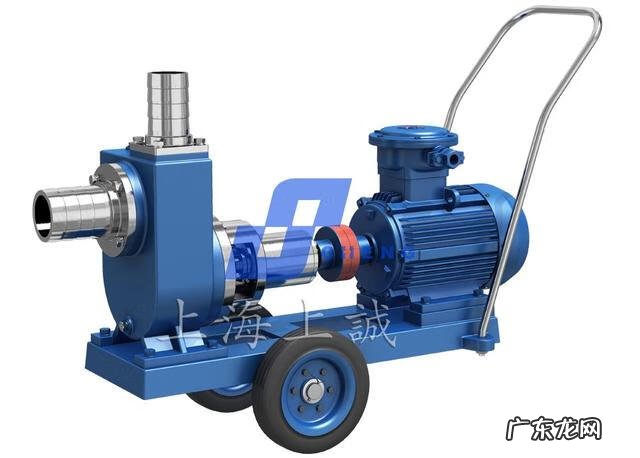

JMZ型不锈钢自吸泵采用新型机械密封组装，安全防爆，长年不漏，适合输送-３５度+８０度的各种酒类、饮料、乳品、药剂、汽油、溶剂油、糖浆等（超过４０度吸程将明显降低）。JMZ、FMZ不锈钢自吸泵具有结构紧凑、操作简便、体积小、重量轻、性能稳定、不用底阀、起动时不需引灌等特点，JMZ、FMZ不锈钢自吸泵更换３-４个零件后便可用于输送浓浆、酸、碱、盐等液体。JMZ、FMZ不锈钢自吸泵
