对于家庭电路改造 ， 一般都会关系到我们室内配电箱开关更换的问题 。 我们更换一套室内配电箱的开关 ， 价格也是挺高的 。 例如普通的100平米的房子 ， 如果按照规范的要求去布置回路 ， 然后选择开关的话 ， 那么基本上需要七八个开关 ， 这些开关加起来的费用可能就得一两千元 ， 有的甚至更高 。 而其中开关有两种类型：一种是普通的空气开关 ， 另外一种就是漏电开关 。 漏电保护开关价格又比较昂贵 。 于是很多朋友就疑惑 ， 为什么家里要使用漏电保护开关？在这篇文章中 ， 家居杂坛就来给大家解答漏电保护开关的问题 。

漏电保护开关的作用原理是什么？
这里所说的漏电保护开关的作用原理 ， 也就是漏电保护开关之所以能够实现漏电保护的根本原因 。 但是如果从漏电保护开关内部结构来进行讲述的话 ， 其实是很复杂的 ， 很多朋友估计是听不太懂 。 所以我们就以一些简单形象的语言来跟大家解答漏电保护开关的作用原理 ， 这样也方便大家有一个形象的理解 。

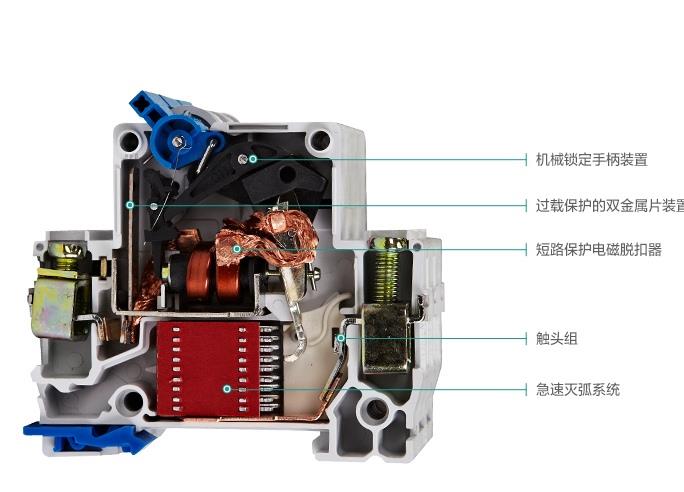

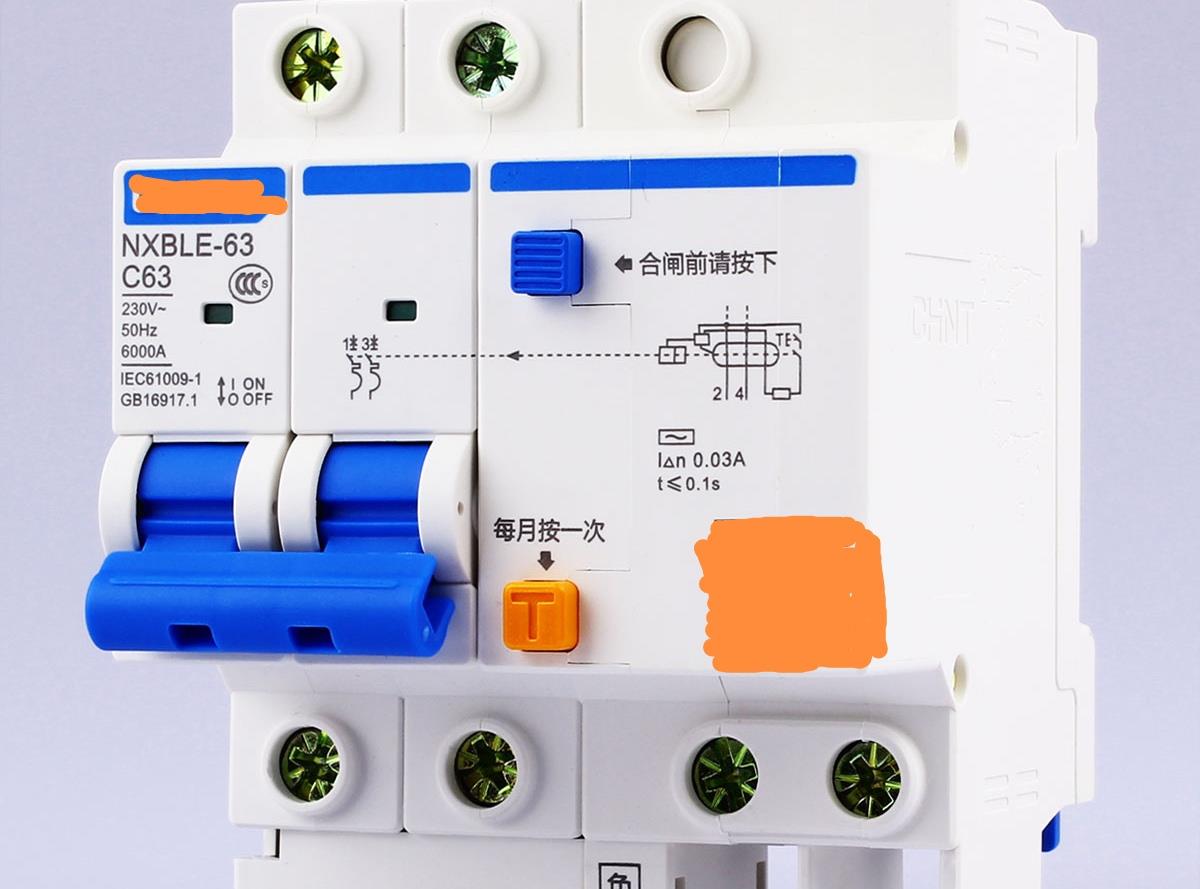

①、作用原理的本质 。 作用原理的本质就是漏电保护开关里面有一个可以动作的执行机构 ， 也就是漏电保护器 。 漏电保护器就是我们的漏电保护开关右面带有按钮的那个部分 。 漏电保护器的动作机构是接收到信号以后可以实现脱扣的动作 ， 也就是内部触点断开 ， 然后跳闸 。 也就是我们所常见的跳闸保护 。

②、工作过程 。 我们首先需要了解一下漏电保护开关整个工作过程 。 漏电保护开关的接线 ， 上口是接入了火线和零线 ， 一般是左零右火 ， 当然要根据漏电保护开关具体接线要求去接线 。 而下口同样也对应的是接到火线和零线 。 这样漏电保护开关的下口就通过火线和零线以及负载 ， 也就是将电器形成一个回路 。 这样电流就通过火线负载零线形成一个正常的电流的工作过程 。
③、检测过程 。 对于漏电保护开关内部都有一个检测零序电流的机构 。 在漏电保护开关工作的过程中 ， 会时刻检测火线电流和零线的电流 。 其实检测电流最终目的也就是测量零线电流的矢量和 。 其实所谓零线电流的矢量和 ， 说白了就是火线和零线电流之间的差值 。 例如家用的漏电保护开关头的额定漏电电流是30毫安的 ， 那么在正常过工作过程中 ， 下口火线和零线之间的差值就是要小于30毫安 。
④、动作过程 。 当漏电保护开关下口所接的电路的一些负载出现漏电电流大于30毫安的时候 ， 这时候漏电保护开关的动作执行机构就会接受到信号 ， 然后脱扣跳闸 。 其动作的根本原理就是通过检测到的信号反馈到我们的漏电保护开关的动作执行机构上 。 动作机构执行机构接受到这个反馈信号以后就会动作 ， 然后跳闸 。 就是这就是漏电保护开关的动作过程 。
⑤、总结 。 通过以上对漏电保护开关的作用本质 ， 运行过程 ， 检测过程以及动作过程的介绍 ， 大家就会发现 ， 其实漏电保护开关就是检测其下口所接的电路是否发生漏电 。 只要发生漏电 ， 就会给出一个反馈信号 ， 然后执行机构就会跳闸 。 最终实现对下口所有电路以及负载 ， 也就是电器也进行保护 ， 避免人体触摸到上去而发生触电 。
