电缆yjv代表什么意思,yjv电缆什么意思 _电缆

电缆YJV代表了一种电力电缆的型号，其中“Y”代表绝缘材料为聚乙烯；“J”代表铜芯；“V”代表PVC护套材料。
YJV电缆是一种通用电力电缆，适用于控制、监测和保护电路，以及供电系统和电设备的传输和配电系统。它具有额定电压6/10KV及以下的优良电气性能和机械性能，广泛应用于各种建筑、工业、农业、矿山和能源等领域。
yjv电缆什么意思

文章插图

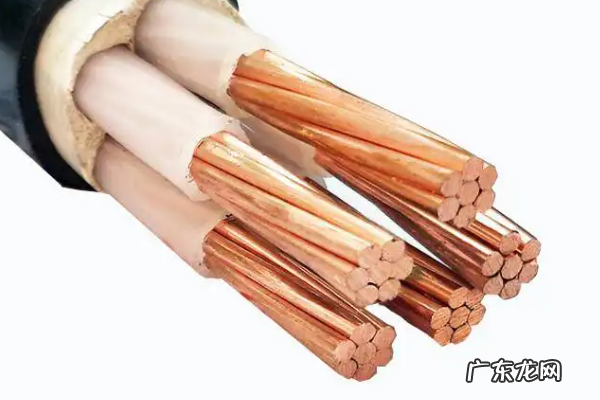

yjv就是交联聚乙烯绝缘聚氯乙烯护套电缆。1、yjv电缆的结构：yjv电缆的线芯以铜芯为主，导体绝缘层为PVC绝缘；为了填充线芯之间的间隙，保护线芯，填充层采用柔软的尼龙材料制成。而且一般15KV以上的电力电缆一般都有导体屏蔽层和绝缘屏蔽层。铠装yjv电缆多用于地下埋藏;护套层是yjv电缆的最外层，由聚乙烯制成，起到绝缘和保护的作用。2、yjv电缆的使用范围是供额定电压为(U0/U)0.6/1---26/35kv电力线路输配电用，而且其具有重量轻、结构简单等优点，因此被广泛的用于城市电网。
电缆型号yjv是什么意思yjv是一种电缆的型号，被称作是交联聚乙烯绝缘聚氯乙烯护套电缆。
yjv的每个字母含有也是具有不同意思的，如yj，其含义是交联聚乙烯绝缘，而v的含义是聚氯乙烯护套。
YJV电缆一般作为主干电缆使用，交联电缆通常是指电缆的绝缘层采用交联材料。最常用的材料为交联聚乙烯（XLPE) 。
yjv电缆交联绝缘材料加工过程是将线性分子结构的聚乙烯（PE)材料通过特定的加工方式，使其形成立体型网状分线结构的交联聚乙烯。使得长期允许工作温度由70℃提高到90℃（或更高），短路允许温度由140℃提高到250℃（或更高），在保持其原有优良电气性能的前提下，大大地提高了实际使用性能。
该类电缆具有的机械性能是比较强的，而且还具有较好的耐化学腐蚀、电气性能。此外，这种电缆的结构是比较简单的，重量也很轻，在铺设的过程中，不会出现落差限制，使用的范围也是比较广的，常用于矿山、市电网中。

文章插图
yjv电缆铺设注意事项
1、在选择电缆线之前，是需要对产品的质量进行检查，看是否合格。并确认其的电源、电流、及功率。看是否符合使用的要求。如果出现超载的现象，那么坚决不可使用。
2、电线电缆在使用的过程中，还需要注意其温度，尽可能的在产品所能承受的温度内使用，不可超过这个温度，否则极容易烧毁，带来麻烦。
3、在进行电缆线的连接施工时，要先将电缆线的各个线给区分开来，然后将相同的线路连接在一起，尽量不要连接错误，否则，会埋藏安全隐患，后期使用也是比较危险的。
4、安装电缆时，还要考虑到周边的具体情况，然后根据不同情况进行接线。要注意施工中的细节问题，尽量不要出现问题，以免影响到正常使用，且会对后期的保养使用带来麻烦。

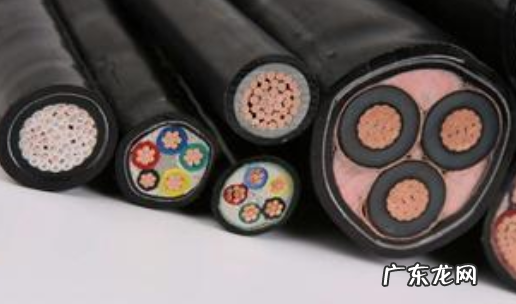

电缆字母代表什么意思YJV电线电缆，即0.6/1kv交联聚乙烯绝缘聚氯乙烯护套电力电缆。本产品供额定电压（U0/U)0.6/1---26/35kv电力线路输配电用，产品标准为GB12706.3-91 。

文章插图
扩展资料：
铺设方法：
1.YJVYJLV 铜（铝)芯交联聚乙烯敷设在室内，沟道及管子内，也可埋在松散的，绝缘聚氯乙烯护套电力电缆土壤中，不能承受外力作用
2.YJV22 YJLV22 铜（铝）芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆敷设在地下，能承受机械外力作用，但不能承受较大拉力
技术要求：
1.电缆导体的最高额定温度为90°C，短路时（最长持续时间不超过5S），电缆导体的最高
温度不超过250°C 。
2.敷设电缆时的环境温度不应该低于0°C
3.敷设时允许弯曲半径：单芯电缆不小于电缆外径的15倍；多芯电缆不小于电缆外径的10
倍。
参考资料：
yjv电缆是什么意思YJV电线电缆，即0.6/1kv交联聚乙烯绝缘聚氯乙烯护套电力电缆。本产品供额定电压为（U0/U)0.6/1---26/35kv电力线路输配电用，产品标准为GB12706.3-91 。
1.YJVYJLV 铜（铝)芯交联聚乙烯敷设在室内，沟道及管子内，也可埋在松散的土壤中，但不能承受压力和机械外力作用。
2.YJV22 YJLV22 铜（铝）芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆敷设在地下，能承受机械外力作用，但不能承受较大拉力。

文章插图
扩展资料：
直流电缆
(1)组件与组件之间的串联电缆。
(2)组串之间及其组串至直流配电箱(汇流箱)之间的并联电缆。
(3)直流配电箱至逆变器之间电缆。
以上电缆均为直流电缆，户外敷设较多，需防潮、防暴晒、耐寒、耐热、抗紫外线，某些特殊的环境下还需防酸碱等化学物质。
交流电缆
(1)逆变器至升压变压器的连接电缆。
(2)升压变压器至配电装置的连接电缆。
(3)配电装置至电网或用户的连接电缆。
此部分电缆为交流负荷电缆，户内环境敷设较多，可按照一般电力电缆选型要求选择。
参考资料
