构造柱几米设置一道

文章插图
三种情况：
1、120(或100)厚墙当墙高小于等复于3m时，开洞宽度小于等于2.4m 。
2、180(或190)厚墙当墙高小于等于4m时，开洞宽度小于等于3.5m 。
3、当墙长大于5m（或墙长超过层高2倍）时，应该在墙长中部（遇有洞口在洞口边）设置构造柱。

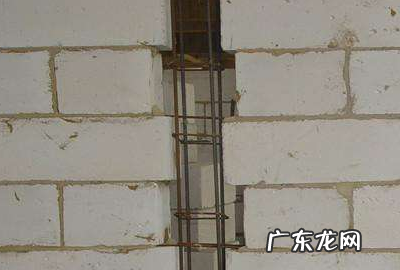

抗震设计时多层普通砖、多孔砖房屋的构造柱应符制合下列要求：接缝马牙槎主要是为了方便后续砌筑，一般墙体太长的时候，留马牙槎，方便后续施工。结构马牙槎，在马牙槎里浇筑构造柱。施工时，在砌体与构造柱连接面上砌筑马牙槎，先砌墙，后浇知注混凝土构造柱，保证两者同时受力工作。每一马牙槎高度不宜超过300mm ，且应沿高每500mm设置2Φ6水平拉结钢筋，每边伸入墙内不宜小于1m 。6、7度时底部道1/3楼层，8度时底部1/2楼层，9度时全部楼层，上述拉结网片应沿墙体水平通长设置。
女儿墙隔几米设置一道构造柱子构造柱的间距，当按组合墙考虑构造柱受力时，或考虑构造柱提高墙体的稳定性时，其间距不宜大于4M，其他情况不宜大于墙高的1，5--2倍及6M，或按有关的规范执行，构造柱应与圈梁有可靠的连接。
框架柱或梁上起构造柱，我们这就叫立柱(LZ)，设置在女儿墙中。
设置LZ，截面宽同女儿墙宽，高240，钢筋取4根12，双肢箍圆8间距200足够。然后用压顶，是用钢筋混凝土做，截面高100-150就可以了，配钢筋一般2根圆8 ，分布筋用圆6间距200就够了，这是和圈梁的道理一样，提高女儿墙的整体性。
说明:墙体高度超过四米应设置中圈梁，墙体长度超过五米应设置构造柱
墙体多长需要设置构造柱1、底部或中间楼层填充墙，墙长超过5米处或者2倍层高的中分处设置构造柱，中分后柱距应小于5米。
【构造柱几米设置一道，女儿墙隔几米设置一道构造柱子】2、屋顶女儿墙，墙长超过3.9米的中分处设置构造柱，中分后柱距不应小于3.9米。
填充墙属于砌体，《砌体结构设计规范》和《建筑抗震设计规范》对填充墙均有相关规定。

文章插图
扩展资料
建筑物中构造柱的设置应按照如下要求：
1、底部或中间楼层的内外墙交接出、楼梯间死角无框架柱处、孤墙跺处、门窗洞口大于2000mm的两侧、入户门两侧、悬挑梁端部需设置构造柱。
2、屋顶女儿墙在框架柱的柱顶位置、女儿墙转角处、主次梁交叉处、悬挑梁端部应设置构造柱。
构造柱是几米设一道4m
建筑中当墙体多长多高时设构造柱呢构造柱的设置原则1）应根据砌体结构体系
砌体类型结构或构件的受力或稳定要求，以及其他功能或构造要求，在墙体中的规定部位设置现浇混凝土构造柱；
2）对于大开间荷载较大或层高较高以及层数大于等于8层的砌体结构房屋宜按下列要求设置构造柱：
（1）墙体的两端，
（2）较大洞口的两侧，
（3）房屋纵横墙交界处，
（4）构造柱的间距，当按组合墙考虑构造柱受力时，或考虑构造柱提高墙体的稳定性时，其间距不宜大于4M，其他情况不宜大于墙高的1，5——2倍及6M，或按有关的规范执行，
（5）构造柱应与圈梁有可靠的连接；
3）下列情况宜设构造柱：
（1）受力或稳定性不足的小墙垛，
（2）跨度较大的梁下墙体的厚度受限制时，于梁下设置，
（3）墙体的高厚比较大如自承重墙或风荷载较大时，可在墙的适当部位设置构造柱，以形成带壁柱的墙体满足高厚比和承载力的要求，此时构造柱的间距不宜大于4M，构造柱沿高度横向支点的距离与此同时与构造柱截面宽度之比不宜大于30，构造柱的配筋应满足水平受力的要求。
