想学好电气，必须先学会接线，如果线都接不好的话，设备出现问题时，依然是无从下手，PLC的接线该如何学习，我为大家整理了PLC相关的接线图供粉丝们参考：

文章插图
【plc接线方法详解 PLC接线原理知识汇总】PLC接线实物图

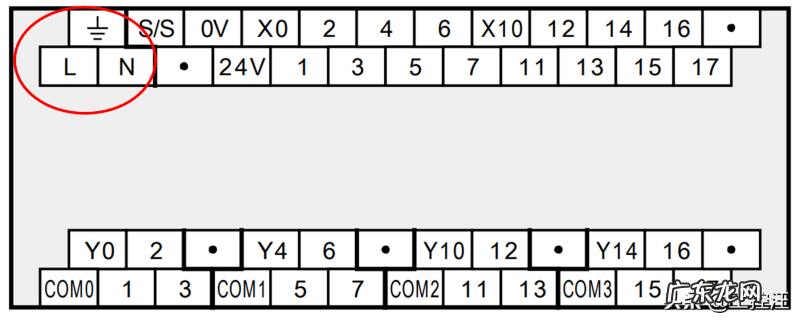

1、PLC的供电接线PLC要想工作首先要供电，任何电气设备都是如此；三菱PLC的供电一般是220V，也有其他厂家的PLC的供电是24V 。

文章插图
PLC的供电
2、PLC的输入端接线PLC的输入端，一般情况下都是可以根据用户对感应器的选择进行电气连接，主要有源型输入接线和漏型输入接线 。采用源型输入接线时输入公共端S/S和0V短接，感应器采用PNP类型的，如下图所示：

文章插图
源型输入接线
采用漏型输入端接线时，公共端S/S和24V短接，感应器选择NPN类型的 。如下图所示：


文章插图
3、PLC的输出端接线PLC的输出端，也分为源型和漏型，但是PLC出厂时，输出的类型就已经确定好了，而且PLC的输出端的类型与输出端的负载没有直接关系，只与输出端负载的接线方式有关，也就是不管负载什么类型，多大功率，通过一定的接线方式都能实现负载的工作 。如下晶体管漏型和源型接线图

文章插图
漏型输出接线图

文章插图
源型输出接线图
PLC输出类型分为继电器类型，晶体管，晶闸管 。继电器类型PLC输出带载能力强 。晶体管类型主要在于可以实现高频通断切换，一般应用在伺服定位，高速脉冲输出场所 。晶闸管是以上两者的结合 。继电器输出类型接线如下图：

文章插图
继电器输出
4、PLC接地线的连接可靠的接地线可以降低外界信号干扰，实现系统的稳定运行 。接地线越粗越好，越短越好，最好是单独接地 。具体如下图所示：

文章插图
PLC地线接法
