【型号】联想B475
【版号】11230-1 LB475 AMD MB
【故障】大电流
上几个拆机后目测图：有烧焦味，故障原因客人没交待就走了 。
文章插图
拆开C壳眼见塑料胶膜烧穿 。
文章插图

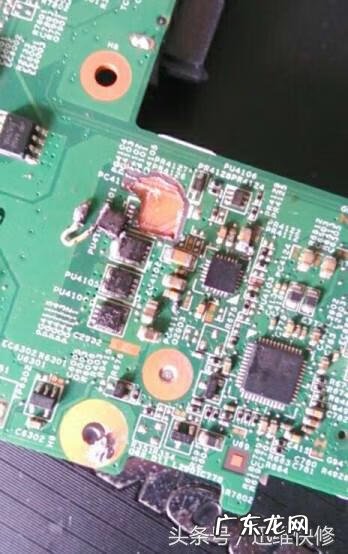

有个小电容烧焦 。
文章插图
接着进入正题，测烧焦电容已经完全接地了，拆掉，用手术刀把烧焦的铜片全挖掉，PCB也烧穿个大洞，烧到第二层的接地层，最大的短路点应该是这里了 。再打阻看看，还是短路 。
文章插图
旁边的场管也烧了，有个小洞，上下管全拆了，打阻，不是吧，还是短路的！打开图纸看看 。
文章插图
原来是3.3待机，翻过主板断开PL4101，再测，上级不短了，应该是后级短路了，认真查看全板，发现情况，网卡也烧了个洞 。
文章插图
拆了先不装，3.3V后级还是短路，这下知道了，这个一定是雷劈的，怪不得客人什么线索也不透露，他来时说尽量修吧，能修就修，开单就走人了 。打打各大电感阻值看，发现南桥附近PL4501阻值很小，只有20欧，南板边上小电感对地也短路，再拆南桥供电小电感，测后级，在此基本断定南桥挂的可能性很高了 。
文章插图
为了更加确认是否南桥挂，还是来个烧机吧！用图说话 。
文章插图
文章插图
文章插图
文章插图
狂摸全板，发现南桥有点热，跟猜测的一样，南桥挂了，雷击的就是这样，还有可能EC也挂了，暂且先不管，拆了南桥再说 。
文章插图
文章插图
文章插图
接着再打阻，南桥的小电感已经开了，PL4501也开了，3.3V也开了，找来配件换上，准备上电 。狂晕！看电流表电流0.09，按开关也不开机，不是吧！！好的不灵，丑的灵，以为好了，还有故障 。手摸待机芯片，呀呀呀，好烫，断电打阻，发现第8脚3D3V_PWR_2对地短路，原来是这样，继续追，连着的是3D3V_AUX_S5，这个连的地方可多了，还是老办法烧机，调电压最低，扑了个正着，EC发热 。
文章插图
应该全部归案了吧 。上图，全家福 。
文章插图
文章插图
亮机图 。
文章插图
最后，擦汗收工，同时也有钱收了 。
本文作者：迅维ID(fangweiz)
