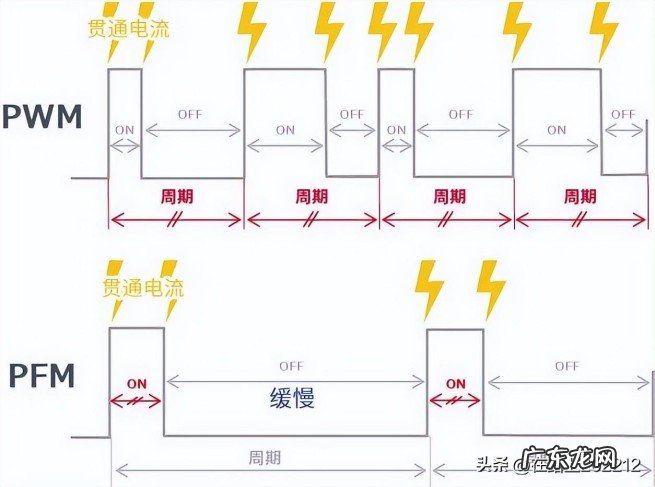

【PWM方式和PFM方式】
根据状况区分使用PWM和PFM可进一步提高效率，如高负载（使用电流）时使用周期恒定的PWM控制，轻负载（不使用电流）时使用周期变化的PFM控制。
■PWM （脉宽调制）：频率恒定，通过开关ON从输入电压中调取输出部分的控制方式。■PFM （脉冲频率调制）：通过固定ON时间、改变频率（改变OFF时间）来调取输出部分的方式。反之，也有固定OFF时间、改变ON时间的方式。PWM和PFM
PFM方式根据输出电流量改变频率，效率较高，但开关时会不定期发生噪音。这种频率无法确定的噪音很难消除，要解决噪音，采用频率恒定的PWM方式更容易操作。
这样，噪音低的PWM和效率高的PFM可互为补充，高频率驱动的高负载（噪音发生较多）时采用PWM，电流使用较少的低负载时采用PFM，择优使用，即可尽可能提高效率。
二、DC/DC转换器
何谓DC/DC转换器？
DC/DC转换器是一种将DC（直流）转换为DC（直流）的元件，具体是指利用DC（直流）转换电压的元件。IC等电子元件各自的工作电压范围不同，因此需要转换为相应的电压。
生成电压低于初始电压的转换器被称为"降压转换器"；生成电压高于初始电压的转换器被称为"升压转换器" 。
名称说明
DC/DC转换器是指将直流转换为直流的装置的名称。
它常被称为线性稳压器或开关稳压器等，以转换方式的名称命名。

文章插图
降低电压的电源装置降压转换器、Buck转换器、Step?down转换器提高电压的电源装置升压转换器、Boost转换器、Step?up转换器升降电压的电源装置升降压转换器、Buck-Boost转换器生成负电压的电源装置负电压转换器、反转转换器、逆变转换器为何需要DC/DC转换器？
插入插座进行工作的电气产品需要使用将AC（交流）100V转换为DC（直流）的"AC/DC转换器" 。
这是因为大部分半导体部件只能在DC下工作。
整机电路板上搭载的IC等具有各自固有的工作电压范围，电压精度要求也不同。
通过电压不稳的电源等供电会导致误动作或特性劣化等异常。
因此，需使用"DC/DC转换器"转换为所需的电压并实现稳定化。

文章插图
通过DC/DC转换器实现电压稳定的装置被称为电压稳压器。
电源IC种类
电源IC大致分为线性稳压器和开关稳压器两种。
作为其各自的输出形式，线性稳压器仅可降压输出比输入电压低的电压。
开关稳压器则具有自由度，输出形式包括以下4种：
?降压输出比输入电压低的电压
?升压输出比输入电压高的电压
?升降压输出恒定电压，与输入电压的高低无关
?从正电压反转输出负电压
而且，开关稳压器的整流方式有同步整流和非同步整流（二极管整流）。
【电源IC种类】

文章插图
线性稳压器和开关稳压器
通过DC/DC转换器实现电压稳定的装置被称为电压稳压器。
按转换方式，电压稳压器分为线性稳压器和开关稳压器2种类型。
线性稳压器
因工作时输入与输出的关系呈线型，故被称为"线性稳压器" 。
因输入与输出间串联有控制元件，有时也被称为"串联稳压器" 。

文章插图
通过控制元件降压，因此输入与输出的电压差（降压程度）越大损耗就越大，效率也越低。
