一台可以放在手掌中的 PC 。如果现在有人提到掌上电脑 ， 那几乎可以肯定他们所指的是智能手机 。 但是树莓派发烧友总有办法展示其复古的一面 。 无需多大的技术改进 ， 加上一些陈旧的控制台部件和真正的机械键盘 ， 你就可以拥有一台可以放在手掌中的 DIY PC 。 这就是本文将要介绍的 Penkesu 项目所实现的功能 。
项目作者是 Penk Chen， 该项目介绍了如何通过 Raspberry Pi Zero 2 W（树莓派 Zero 2 W）打造一台复古风格的掌上电脑 ， 它的分辨率为 400 x 1280 、触摸屏为 7.9 英寸 。 此外 ， 它还包括其他电子部件：3.7 V Li-Po 电池和用于供电的 Adafruit PowerBoost 1000C 。
成品如下图所示 ， 看起来真的很复古 。
文章图片
这台树莓派打造的电脑使用起来也非常流畅 ， 没有卡顿的感觉：
文章图片

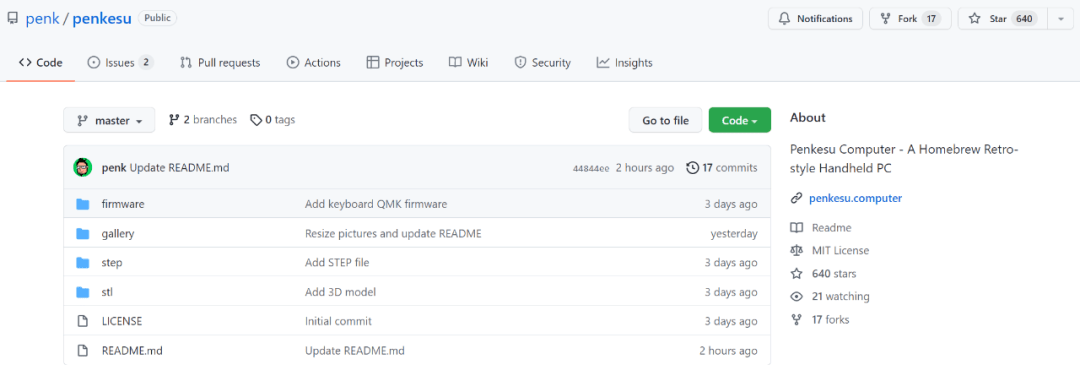

该项目上线短短三天就揽获了 600 + 星：
文章图片
项目地址：https://github.com/penk/penkesu
这台掌上电脑是怎么造的？

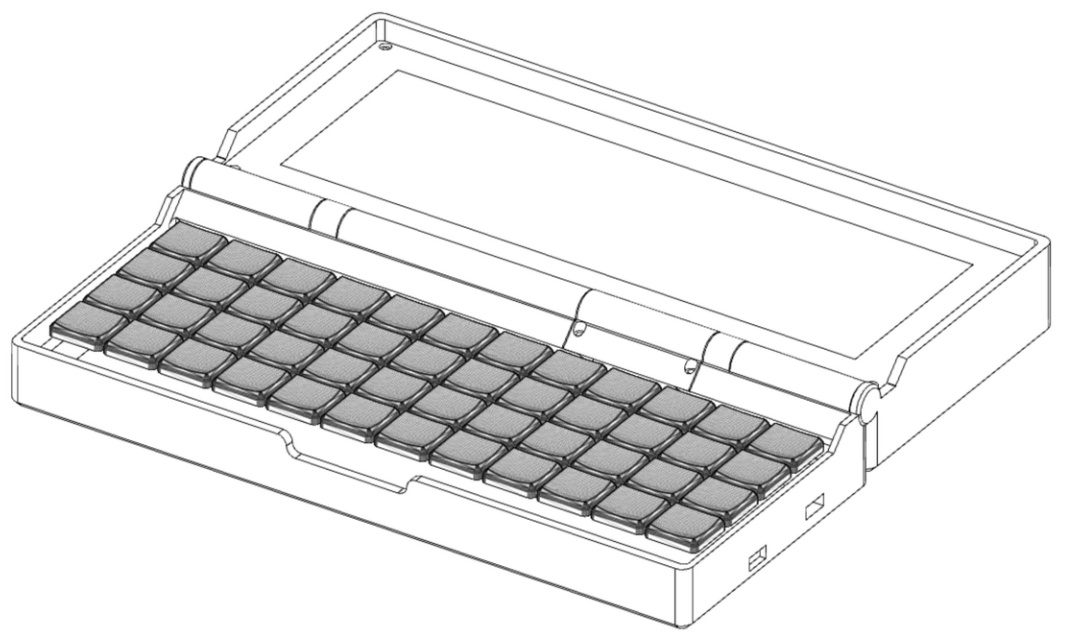

电脑机箱整体以显示器和键盘为中心进行设计 ， 以实现（相对）紧凑的物理尺寸 ， 机械键盘是正交的 ， 有 48 个键 ， 所有键在相同的行和列没有错位 ， 就像一个网格 ， 这与我们常用的键盘不同 。
文章图片

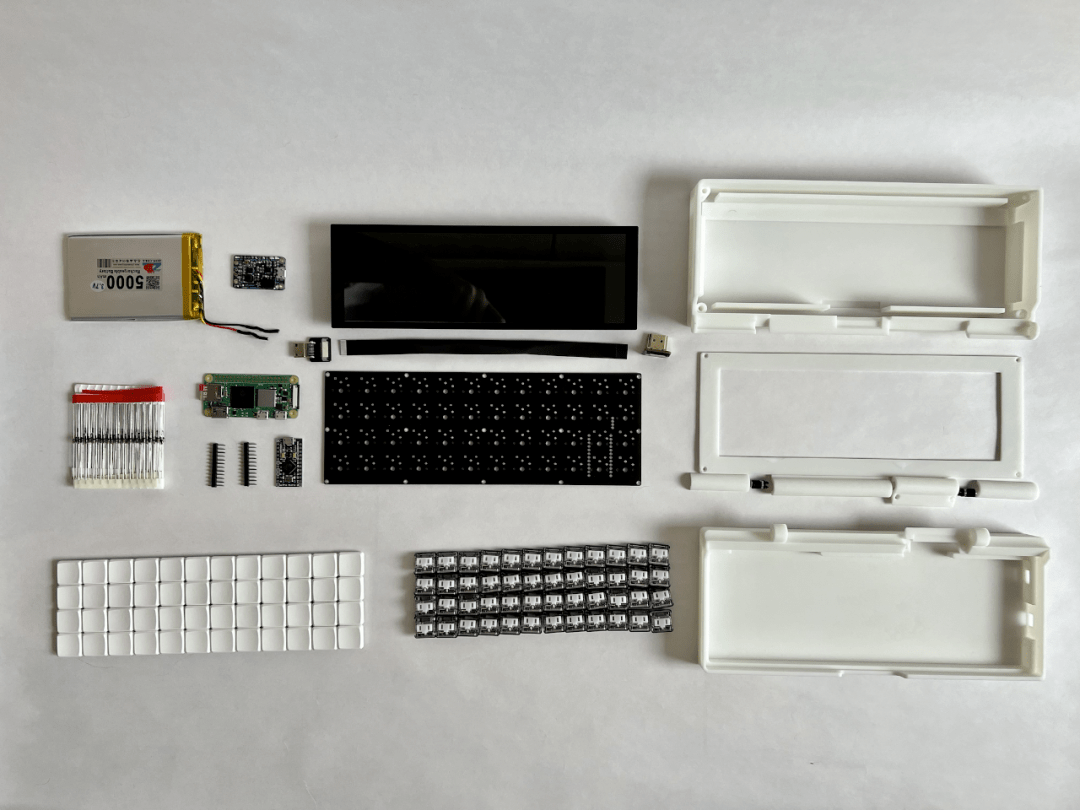

打造这台电脑的材料清单包括显示器、机箱、键盘等 ， 具体器件如下所示：
文章图片
- 显示：Waveshare 7.9 英寸电容式触摸屏；HDMI 带状电缆；
- 机箱：Game boy Advance SP 铰链 ， 以允许 PC 折叠关闭 ， 3D 打印部分 (STL 文件和 STEP 文件)；
- 电子器件：树莓派 Zero 2 W ， 3.7V 606090 (或相似规格) Li-Po 电池 ， Adafruit PowerBoost 1000C；
- 键盘：Kailh Low Profile Choc v1 Switches x 48、MBK Choc Low Profile Keycaps x 48、1N4148 Diode x 48、Arduino Pro Micro x 1、PCB x 1。
文章图片

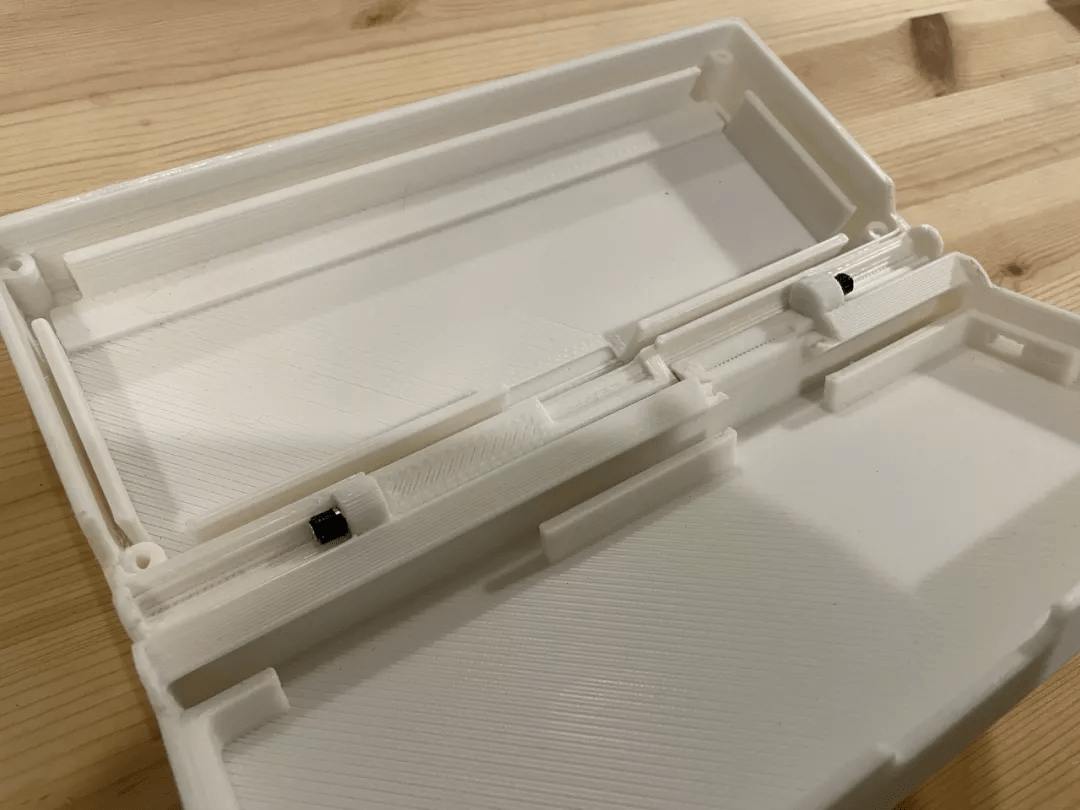

第二步在屏幕边框的 4 个角上添加热固螺纹插件 (M2x6) ， 同时在铰链盖上添加 2 个 M2x6 。

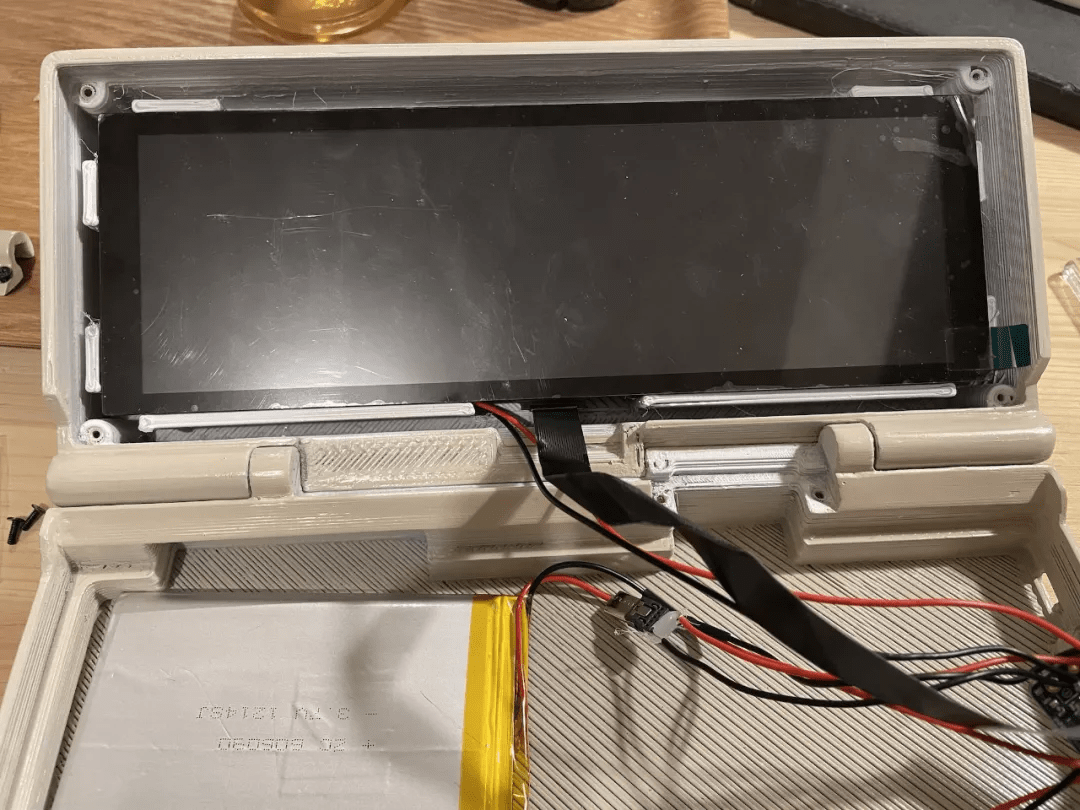

第三步将带状电缆缠绕两次 ， 然后通过铰链盖将其拉出 。
文章图片

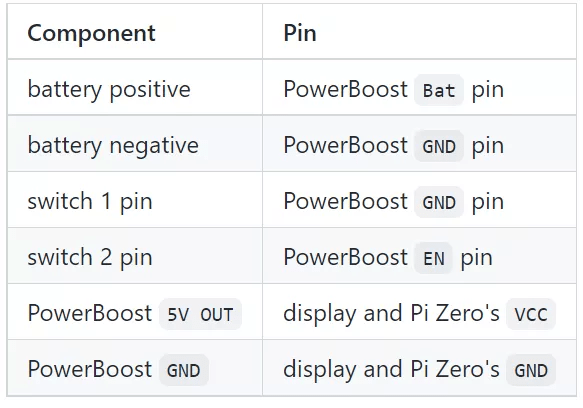

第四步接线：
文章图片
文章图片
第五步将键盘的 micro USB 和显示器的 mini HDMI 端口连接到 Pi Zero 2 W；将 micro SD 卡插入 Pi Zero 2 W 。
第六步用 M2x6 螺钉固定所有组件 。
一台树莓派掌上电脑就这么完成啦 。
