文章插图

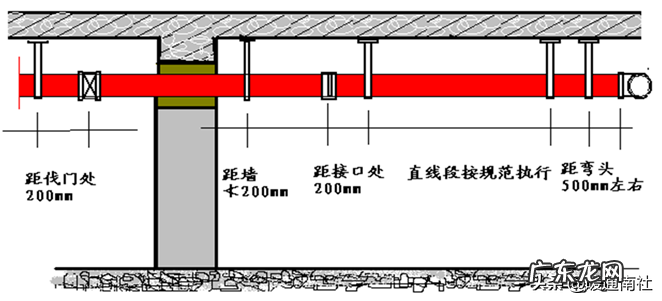

支架间距：
支架安装间距表：直线管段 ， 支、吊架的间距应根据不同材质应符合下列表中的规定：

文章插图

5、支架设置除满足施工规范的表中所规定的要求外 ， 还应在穿墙、上下返的弯头加设支架、和设备连接、水平的弯头、管道的连接处也应设置支架 。
6、采暖、给水及热水立管的钢管管卡安装 ， 层高≤5m ， 每层1个 ， 层高>5m ， 每层不得少于2个 。管卡安装高度 ， 距地面1.5～1.8m；两个以上管卡 ， 匀称安装 。
7、大口径的阀门和部件处应专设支架 ， 不得以管道承重 。

文章插图

8、管道井立管应加装承重支架
管道井内的立管安装 ， 应合理设置承重支架和支座 。对有热伸长的立管除了考虑其本身重量外 ， 还应改虑管道的内压力 ， 补偿器的反力等受力因素 。对按规定设置的固定支架应有足够的承重能力 。
9、管道井内的立管承重支架 ， DN≤200的立管每5层设置一个 。
10、穿越建筑物变形缝时两侧应设置伸缩软接头及固定支架 。
标准承重支架节点图：

文章插图

几种常见管道支架：

文章插图


文章插图


文章插图


文章插图

套管及封堵：
管道穿过墙壁和楼板 ， 应设置铁皮或钢制套管 。安装在楼板内的套管 ， 其底部应与楼板底面相平 ， 其顶部应高出装饰地面20～50mm；安装在墙壁内的套管 ， 其两端应与墙饰面平 。管道与套管的间隙 ， 单面大于10mm ， 并应用耐热保温材料(如石棉绳)塞紧 。
管道穿越伸缩缝及防火隔离带管道穿越地下外墙应加防水套管 ， 穿越建筑物变形缝时两侧应设置伸缩软接头及固定支架 ， 穿越防火隔离带应设置防火套管 。

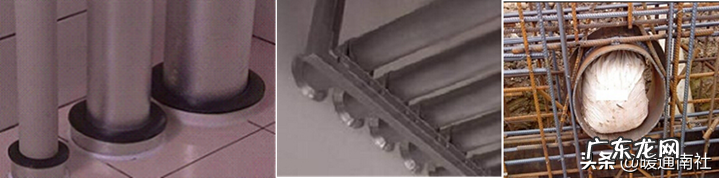

几种常见的套管及封堵方式：

文章插图


文章插图


文章插图

安装工程缺陷：

文章插图

本文来源于互联网 ， 暖通南社整理编辑 。
