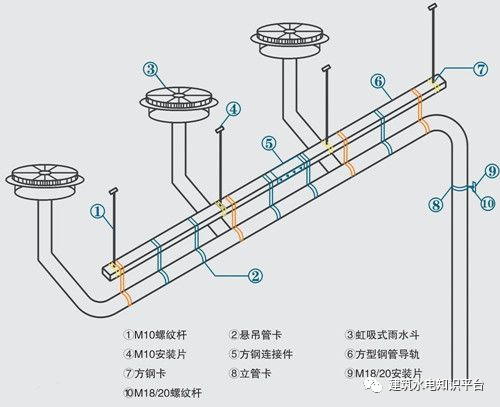

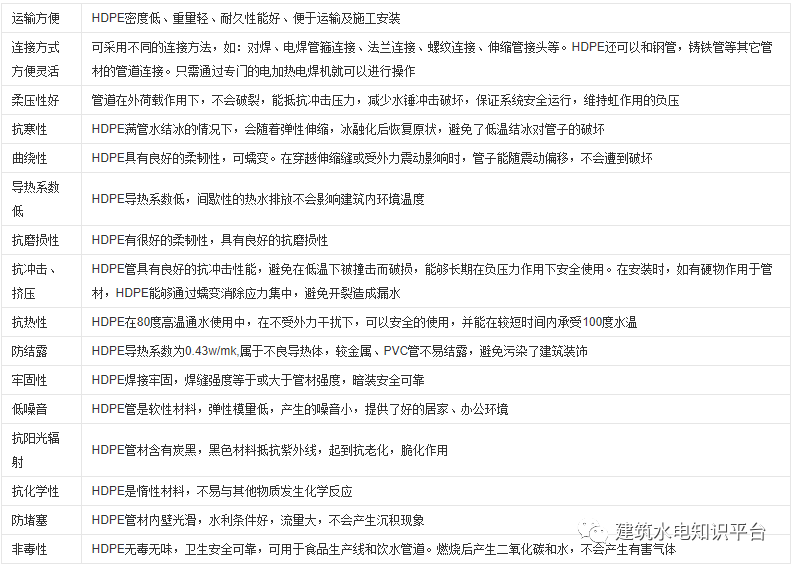

虹吸排水系统是建筑物给排水系统的重要组成部分 ， 它的任务是及时排除降落在建筑物屋面的雨水、雪水 ， 避免形成屋顶积水对屋顶造成威胁 ， 或造成雨水溢流、屋顶漏水等水患事故 ， 以保证人们正常生活和生产活动 。 虹吸排水系统的特点是横管不设坡度的情况下 ， 形成满管流 ， 以极快的速度排清屋面的积水 。 虹吸排水系统主要部件有虹吸排水管道和雨水斗构成 。

虹吸排水系统与传统重力排水系统的区别
虹吸排水特点：
1、只要满足计算要求 ， 单系统所带雨水斗个数不限；
2、雨水斗流量大 ， 气水分流 ， 排水速度快效果好；
3、悬吊管呈水平状态 ， 无需做任何坡度 ， 施工方便；
4、立管管径小 ， 数量少 ， 便于装修；
5、埋地管少 ， 地面开挖工作量小 ， 有效缩短工期；
传统重力排水特点：
1、单系统所带雨水斗个数受限；
2、雨水斗流量小 ， 气水合流 ， 排水效果差；
3、立管管径大 ， 数量多 ， 交叉施工易打架；
4、埋地管多 ， 土建工作量大 ， 地沟易返水
组成部分1、雨水斗
用于虹吸式屋面雨水排水系统的雨水斗 。 它具有气水分离、防涡流等功能 。 其斗前水深可有效控制 ， 当斗前水位稳定达到设计水深时 ， 系统内形成虹吸满管压力流 。
一般来说 ， 雨水斗的设计是整个虹吸系统的能否按设计要求工作的关键所在之一 ， 它的稳流性越好 ， 产生虹吸所需的屋面汇水高度越低 ， 总体性能就越优越 。
标准型的雨水斗 ， 它是由雨水斗底座（PE材料） ， 碟片（ASA） ， 格栅顶盖(PE)组成 。 另外根据需要可提供通用型的绝缘底座 ， 固定件 ， 法兰片 ， 焊接片 ， 防火保护帽 ， 微型加热电圈等配件 。 雨水斗额定流量分12L/s 、25L/s、40L/s、60L/s和72L/s等 ， 最常用的为25L/s和40L/s两种额定流量的雨水斗 。
压力流(虹吸式)雨水斗材质为HDPE、铸铁或不锈钢 。 其各部分有不同的结构功能 。 雨水斗置于屋面层中 ， 上部盖有进水格栅 。 降雨过程中 ， 雨水通过格栅盖侧面进入雨水斗 ， 当屋面汇水达到一定高度时 ， 雨水斗内的反涡流装置将阻挡空气从外界进入同时消除涡流状态 ， 使雨水平稳地淹没泄流进入排水管 。
虹吸式雨水斗最大限度减小了天沟的积水深度 ， 使屋面承受的雨水荷载降至最小 ， 同时提高了雨水斗的额定流量 。 比较领先的产品 ， 完全可以做到部分通用 。 它的最大优点在于对于不同功能及材料的屋顶系统 ， 产品具有广泛的适用性 。 换句话说 ， 一种雨水斗通过于相应的配件组合就能适合不同的屋顶 ， 例如：混凝土屋顶 ， 金属屋顶 ， 木屋顶 ， 考虑人行走或绿化的屋顶 ， 屋面不平呈梯形结构的屋顶等 。 雨水斗是整个虹吸系统的关键部分 。
对于整个虹吸式屋面雨水排放系统而言 ， 最主要的就是要避免空气通过雨水斗进入整个系统 。 如果空气直接进入雨水斗 ， 会在管道内形成气团 ， 这样会大大降低系统排水效率 ， 最终和传统重力式排水系统一样 。 因此 ， 虹吸式屋面雨水排放系统所采用的雨水斗必须具有优化设计的反涡流功能的盖罩 ， 防止空气通过雨水斗入口处的水流带入整个系统 ， 并有助于当斗前水位升高到一定程度时 ， 形成水封完全阻隔空气进入 。 雨水斗的设计安装也有一定严格的要求:
