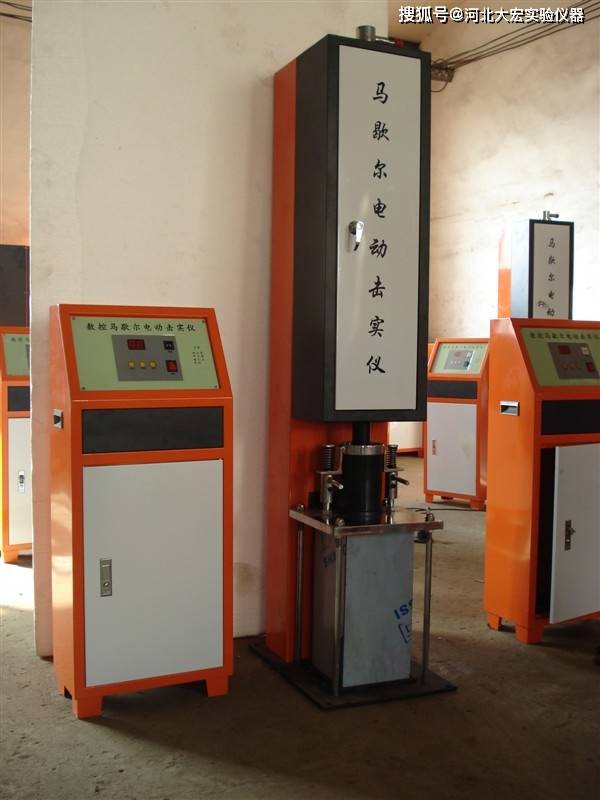

马歇尔电动击实仪用途
用于制备马歇尔试验的沥青混合料试件 ， 本仪器工作过程自动技记数 ， 自动停机 。 外型美观 ， 结构先进 ， 使用方便 。
主要技术参数：
1、击实锤重：4536g 或 10210g
2、落锤高度：457.2±2.5mm
3、锤击次数：60±5次/分
4、试筒尺寸：φ101.6mm或152.4mm
5、记数范围：1-99
6、额定电压：AC380V 50HZ
7、电机功率：250W 1400转/分
马歇尔电动击实仪安装说明：
1、开箱：仪器应在安装地开箱 。 开箱时操作要小心 ， 切忌强烈撞击和沉重敲打以
损伤仪器 ， 降低使用精度 。 开箱后应检查仪器是否良好 。 按装箱清单进行清点 。
2、安装：仪器应安装在平稳而牢固的混凝土基础上 ， 用水平仪精确地调整安装水平 ， 安装精度0.2/1000 。 然后拧紧地脚栓 ， 将仪器固定 。
调试方法：
1、接通电源前 ， 应先检查电源线是否安全可靠 ， 控制器上的开关按钮应在关闭状态 。
2、接通电源 ， 检查电压应是380V ， 电源指示灯亮 。
3、检查电机选装方向是否正确 。 检查方法如下：将提锤挂钩置于击实锤之下 ， 若电机将锤提起 ， 说明电机旋转方向正确（逆时针方向） ， 反之说明电机方向反了 ， 应调整电源相位接法 。
4、检查控制器各个按钮工作是否可靠 。
5、试机正常后 ， 方可进行正式试验 。
马歇尔电动击实仪操作规程：
1、提起导向杆 ， 用挂锤板定位 ， 升起试模护筒 ， 将加好试料的试模筒推进定位销中 ， 将试模筒放下 ， 然后把导向杆放入试模内 。
2、检查控制操作按钮 ， 应均处于的位置 ， 即全部松开弹出 。
3、接通电源 ， 按下电源开关 ， 指示灯亮 。
4、根据试验规定对置数盘设置锤击次数 ， 该置数随机被电脑储存 。
5、按下启动键仪器自动记数供应商河北大宏实验仪器有限公司 ， 显示锤击次数 ， 当实际锤击次数与设定击数相同时 ， 仪器自动停止工作 。
6、将试模取出 ， 换向后定位 ， 再按启动键 ， 进行另一面击实 ， 直至击实完毕 。
7、在工作中若发现异常情况 ， 需要紧急停机 ， 可按下停止键 ， 击实就立即停止 。
8、工作完毕 ， 应对仪器进行清理保养 ， 并切断电源 。
马歇尔电动击实仪维护保养：
1、传动部分的链条和击实锤滑键中应加少许机械油进行润滑 ， 保证传动灵活 。
2、仪器出现异常情况 ， 应立即检查 ， 故障排除后 ， 方可进行使用 。
3、工作中出现记数不正常检查传感器探头与挂钩距离是否过大（一般在2mm左右） ， 可进行调整（此距离出厂前已调整好） 。
4、链条较松时 ， 可打开后盖 ， 松开上端的四根紧固螺丝 ， 调整下端拉近螺栓加以张紧（松紧适中） ， 最后再把四根紧固螺丝拧紧就可以了 。
