一次结构砼墙体给水管道预制预埋施工工艺适用于各类住宅室内厨房、卫生间及阳台给水管预埋施工 。 本工艺可减少开槽补槽程序 ， 一次成型 ， 防空鼓、观感度好、使用性能高 。
工艺流程
给水管备料切割→给水管外套塑料波纹保护管→给水墙埋管制作→给水墙埋管一次结构预埋→给水墙埋管清理→给水墙埋管热熔内丝直接→成品保护

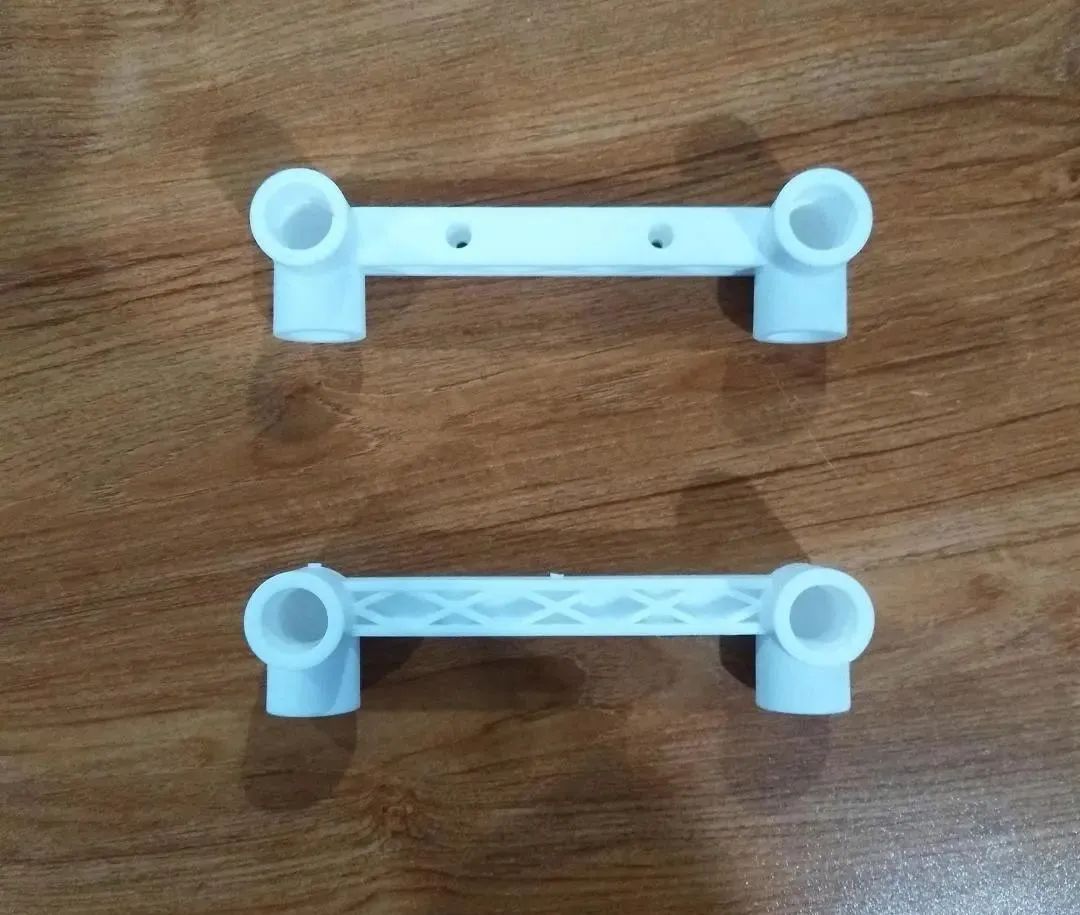

PP-R墙埋管采用定制加工PP-R双联90°弯头 ， 保证预留点位中心间距150mm的准确性

【一次结构砼墙体给水管道预制预埋施工工艺】

一次结构PP-R预埋管制作、打压试验

一次结构墙板固定
给水管外套塑料波纹保护管 ， 外侧套的波纹管作用为：一是起到保护作用 ， 二是预埋件可以微调 。

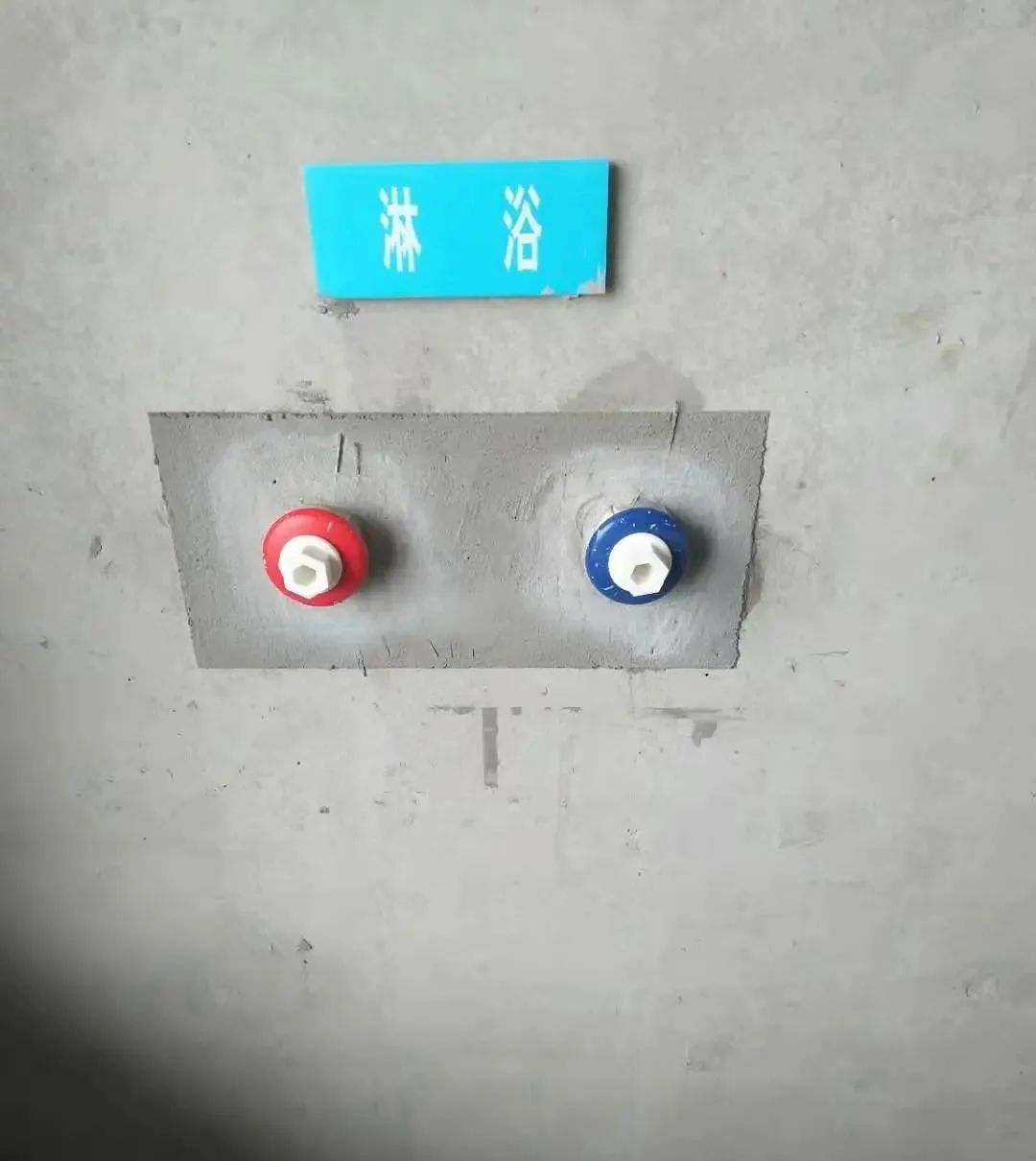

预埋完成与墙面成型效果
PP-R管预埋制作：
1、预埋管制作：每天制作15户150米预埋管 。
2、制作人员：人员1人 。
3、热熔器1台、PP-R剪刀1把、壁尺刀 。
PP-R预埋管安装（每层40米）：
1、预埋管预埋量：每层8个卫生间40米管 。
2、预埋人员：每层预埋人员1人 。
3、预埋机具：卷尺1只、水平尺1把、锤子1把 ， 绑钩一把 。
PP-R预埋管制作与安装价格：
一次墙体PP-R墙埋管制作2元/米、一次墙体PP-R预埋管安装费5元/米 。
效益分析
以项目户数为305户的住宅房为例：
PP-R预埋管安装：PP-R墙埋管制作安装为7元/米 ， 给水点位泡沫清理热熔内丝直接热熔与抹灰挂网7元/处 。 305户、每户2个卫生间=610间、每间5米墙埋管、共计3050米*7元=21350元、给水点位每间5个点位共计3050处*7元=21350元、合计42700元 。
PP-R墙埋管预留墙槽做法与后期PP-R墙埋管安装、预留墙槽4.5元/米、清理墙槽1元/米、PP-R管热熔安装7元/米、抹槽4元/米、挂网4元/米、合计20.5元/米*3050米=62525元 。 直接经济效益使PP-R墙埋管提高工期效益约为19825元 ， 有效避免了后期厨房卫生间墙面空鼓开裂隐患、维修费用约为2万元 ， 共计节省资金约3.98万元 。
