74LS160是常用的数字逻辑芯片，为十进制计数器，具有计数、置数、禁止清零等功能，其内部是由D触发器和逻辑门电路构成的 。芯片具有两个使能端ENP和ENT，高电平有效，具有一个清零端MR，低电平有效，在计数时需要接高电平 。D0-D3是并行输入，Q0-Q3是输出端，而且具有进位端RCO 。通过数码管来延时74LS160的功能，所设计的电路如下图所示 。

文章插图


文章插图

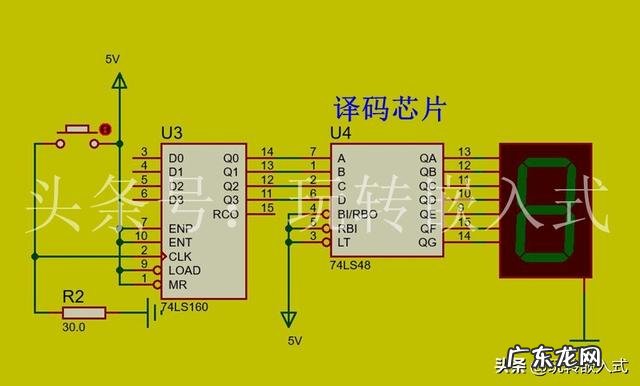

工作在计数模式时，ENP和ENT两个使能端接高电平，MR清零端接高电平使其无效，置数引脚LOAD接高电平，通过在CLK引脚输入脉冲信号来触发计数 。使用数码管专用的译码驱动芯片74LS48接74LS160的输出端来驱动数码管，74LS48输出为高电平，所以用来驱动共阴数码管 。

文章插图

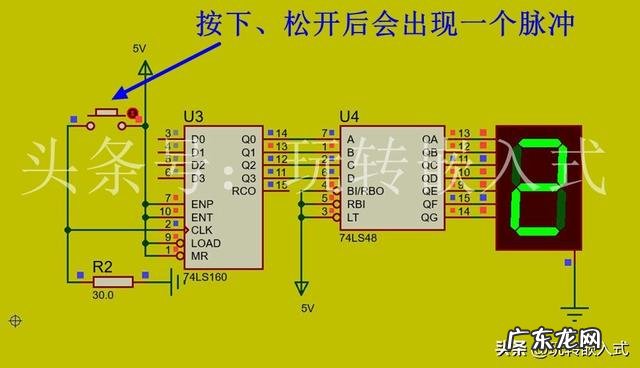

通过按键和电阻来模拟脉冲信号，按键复位时，CLK引脚是低电平，按键按下时CLK引脚是高电平，按键松开后，CLK引脚又是低电平 。所以，按键的过程会产生一个脉冲信号，74LS160记录该脉冲信号，并在Q0-Q3端输出，再经过译码芯片74LS48后，被数码管显示出来 。如果超过9则在RCO端进位 。想要显示多为数字的话，则需要用多片74LS160ji联，下面介绍两片ji联的情况，如下图所示 。

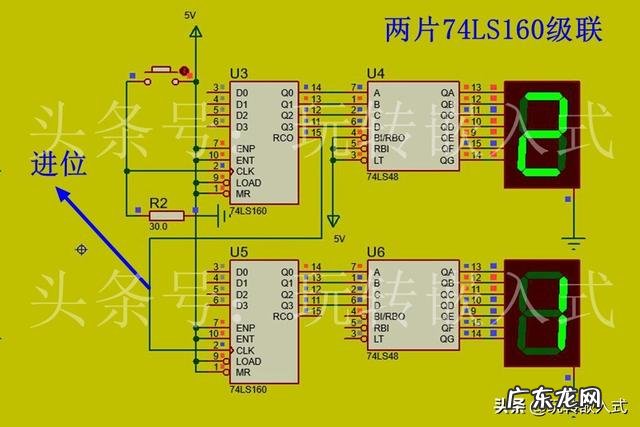

两片ji联时，将diyi片的进位信号接入第二片的脉冲输入信号，其他设置保持不变 。当diyi位有进位时，第二片的CLK出现一个脉冲信号，由此就实现了多位数码管的显示 。
74LS160是十进制计数芯片，可以完成计数，与CD4026具有类似之处 。不过随着单片机的出现，74系列逻辑芯片慢慢用的少了，因为单片机可编程，通过程序可以任意的实现各种逻辑 。
以上就是这个问题的回答，感谢留言、评论、转发 。更多电子设计、硬件设计、单片机等内容请关注本头条号：玩转嵌入式 。感谢大家 。
