AutoCAD2019是一款非常专业的制图软件 ， 那有很多用户表示自己不知道怎么快捷引出零件号 ， 下面就通过这篇文章给大家介绍一下 ， 一起往下看吧！
文章插图

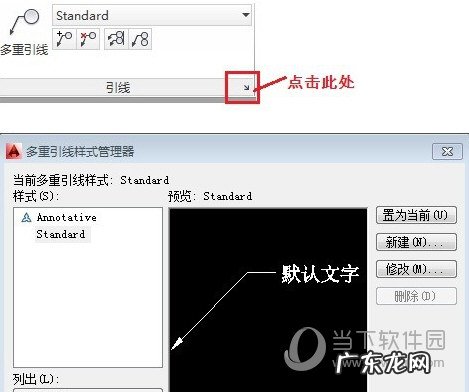

2、设置引线样式 。 单击【注释】面板中的【多重引线样式】 ， 弹出【多重引线样式管理器】对话框 。
文章插图
3、单击【修改】按钮 ， 弹出【修改多重引线样式：Standard】对话框 ， 设置其中的【引线格式】选项卡
文章插图

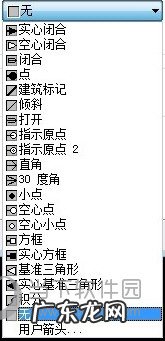

4、点击箭头符号旁的倒小黑三角 ， 选无或其他 ， 我们选“无” 。
【AutoCAD2019如何快捷引出零件号】
文章插图

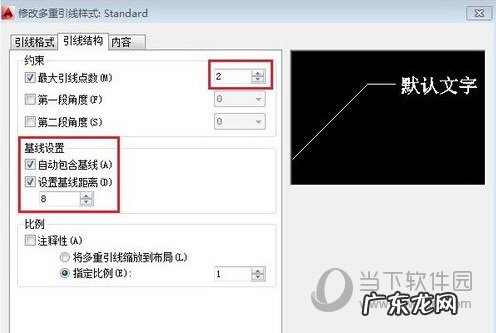

5、选择【引线结构】选项卡 ， 设置其中的参数
文章插图
6、选择【内容】选项卡 ， 设置其中的参数 ， 如图所示
文章插图
7、标注第一个零件1的序号 ， 将【细实线】设置为当前图层 ， 单击【注释】面板中的【引线】按钮 ， 开始标注 。
文章插图
8、我们发现序号1和2没有对齐 ， 单击【注释】面板【多重引线】的【对齐】按钮 ， 如下图所示 ， 然后选择刚才标注的序号1和序号2 。
文章插图
9、命令行如下：
文章插图
10、效果如图：
文章插图
好了 ， 以上就是小编为大家带来关于“AutoCAD2019如何添加零件序号”的全部内容介绍了 ， 相信你应该学会了吧 ， 之前还不懂的小伙伴赶紧去试试吧！
