AutoCAD2019是一款非常专业的制图软件 ， 那有很多用户表示自己不知道怎么通过这款软件新建图层 ， 下面就通过这篇文章给大家介绍一下 ， 一起往下看吧！
文章插图

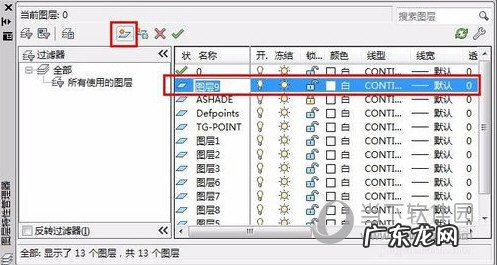

2、点击“新建图层”按钮或者快捷键“Alt+N”新建图层
文章插图
3、双击新建的图层名字更改名字；
文章插图

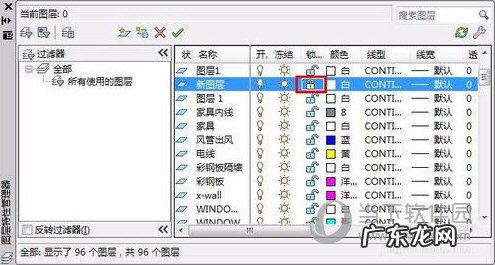

4、如果你不希望在该图层的线被移动或删除 ， 那么你可以点击锁定按钮 ， 将图层锁住；
文章插图
【2019版cad怎么新建图层 AutoCAD2019怎么新建图层】5、点击颜色下面的白色方框可以自定义该图层的颜色 ， 然后确定即可；
文章插图

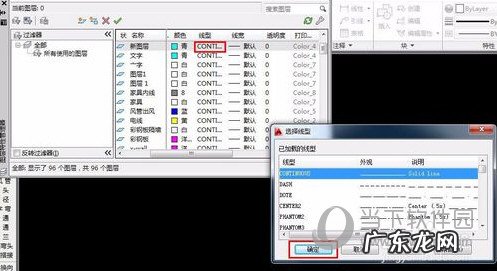

6、点击线型下对应该图层的英文字 ， 打开选择线型对话框 ， 自定义该图层的线型；
文章插图

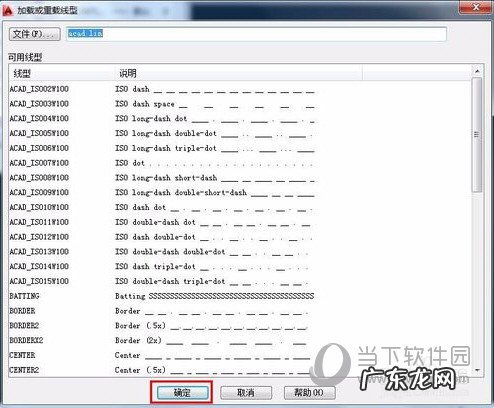

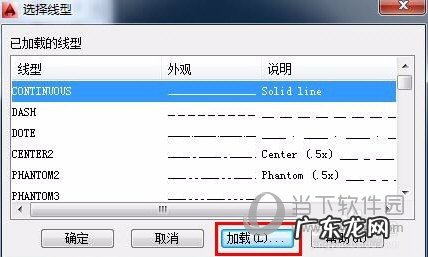

7、如果在“选择线型”中没有你想要的线型 ， 可以点击下面的“加载”按钮 ， 打开“加载或重载线型”对话框 ， 选择好自己满意的线型后 ， 确定 ， 然后再到“选择线型”里面点取 ， 确定；
文章插图
文章插图

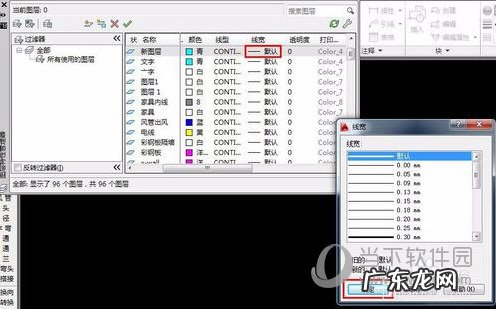

8、选择好线型 ， 就要定义线宽了 ， 一般机械图纸对线宽有标准性的要求 。 点击默认按钮 ， 就会弹出“线宽”对话框 ， 点选定义的线宽 ， 点“确认”退出 。 如果对没有线宽要求的图纸 ， 可以使用“默认”线宽即可 ， 不用更改；
文章插图
9、线宽后就是调节图层的透明度了 ， 一般默认是0 ， 如果更改就点击0进入更改对话款 ， 输入透明度大小 ， 数值越大 ， 图层越透明；
文章插图

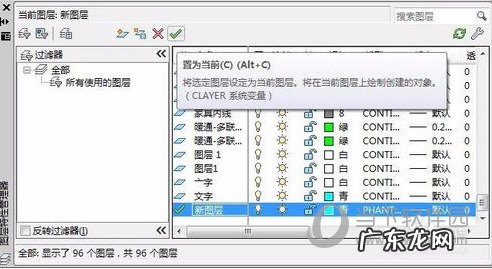

10、这样 ， 修改完成后 ， 可以选中该图层点击上面的绿色√ ， 或者快捷键“Alt+C”设置为当前图层 ， 然后左上角×号关闭；
文章插图
11、最后返回到CAD界面 ， 就可以使用刚刚新建的自定义图层了 。
文章插图
好了 ， 以上就是小编为大家带来关于“AutoCAD2019新建自定义图层”的全部内容介绍了 ， 希望能帮助到你 。
