我们在日常的CAD制图过程中 ， 有时候会遇到这种情况 ， 需要绘制CAD列阵 ， 以便于更加精准的绘制CAD图纸 。 下面就给大家简单地讲解这矩形阵列的绘制方法 。
文章插图
2、我们以以阵列一个圆为例 ， 在阵列对话框中 ， 我们点击下图中的“选择对象”按钮 ， 这时候对话框会暂时消失,我们在绘图框中选取需要阵列的圆 ， 然后确定 ， 此时会再次弹出阵列对话框 。

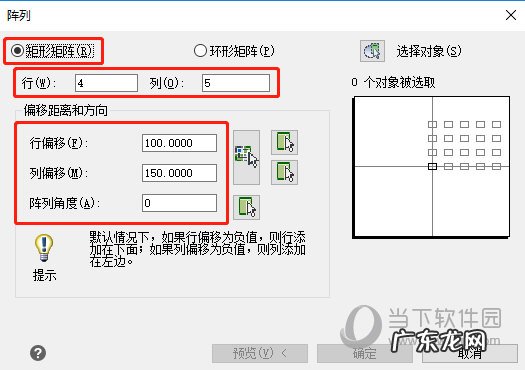

3、分别输入需要阵列的行数和列数（图中4行5列） ， 行距和列距(图中行距100 ， 列距150) ， 阵列角度0 ， 若是感觉阵列的方向不对 ， 可以在行偏移和列偏移中输入负值以改变阵列方向 。
文章插图
4、此时点击“预览”按钮确定 ， 此时以阵列一个圆为例 ， 绘制的矩形阵列就会显示出来 。
文章插图
以上就是在迅捷CAD编辑器专业版中绘制CAD矩形阵列和环形阵列的具体操作方法 ， 对于长期从事CAD绘图工作的朋友们非常有帮助 ， 真的非常实用方便
【cad画矩形快捷命令 迅捷CAD编辑器矩形阵列绘制方法】
