我们在日常的CAD绘图工作中， 常常会遇到需要插入单个图块的问题 。 朋友们都知道， 我们创建成功的图块， 可以在实际绘图时根据需要插入到图形中使用， 下面就来说一下如何在迅捷CAD编辑器中插入单个图块 。
文章插图

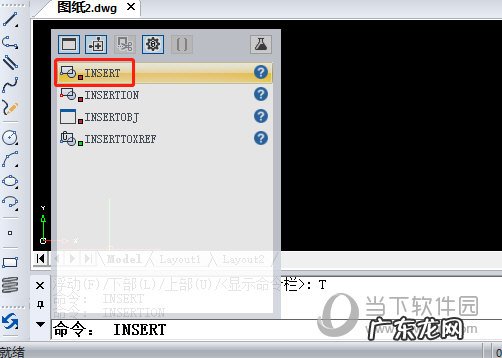

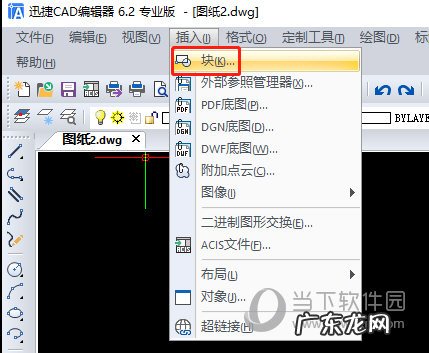

【迅捷cad编辑器怎么复制图形 迅捷CAD编辑器怎么插入单个图块】或者命令行：在命令行中输入命令“INSERT”命令字符， 执行该命令操作后会立刻弹出“插入块”的对话框弹窗 。
文章插图

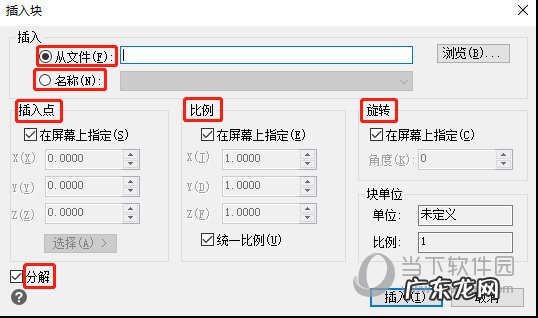

在弹出的“插入块”对话框弹窗中常用选项介绍如下：
文章插图
【从文件】选项组：单击右侧的“浏览”按钮， 在弹出的对话框中选择需要的图块打开 。
【名称】下拉列表框：选择需要插入的图块的名称 。
【插入点】选项组：插入基点坐标， 可以直接在X、Y、Z三个文本框中输入插入点的局对坐标；简单的方式是通过勾选“在屏幕上指定”复选框， 用对象捕捉的方法在绘图区直接捕捉确定 。
【比例】选项组：设置块实例相对于块定义的缩放比例 。 可以直接在X、Y、Z三个文本框中输入三个方向上的缩放比例 。 在可以通过勾选“在屏幕上指定”复选框， 在绘图区内动态确定缩放比例 。 勾选“统一比例”复选框， 则在X、Y、Z三个方向上的缩放比例相同 。
【旋转】选项组：设置块实例相对于块定义的旋转角度 。 可以直接在“角度”文本框中输入旋转角度值；也可以通过勾选“在屏幕上指定”复选框， 在绘图区内动态确定旋转角度 。
【分解】复选框：设置是否在插入块的同时分解插入的块 。
根据上述详细分析， 我们现在尝试一下插入单个图快操作， 演示如下：
文章插图
以上就是在迅捷CAD编辑器专业版里操作的CAD如何插入单个图块详细演示步骤， 这一操作对于我们日常的CAD绘图工作很有帮助， 大大地提高了绘图工作的效率 。
