在迅捷CAD编辑器中绘图的时候， 设计者们经常会需要导入外部的图片来当作底板来进行参考绘制， 那么如何在软件中进行外部参照图附着， 或者导入一张图片与当前图纸进行联合， 从而更方便的绘图 。 下面就来说一下操作方法 。
文章插图
【cad打开有外部参照怎么去编辑它 迅捷CAD编辑器怎么附着外部参照图】第二种方法是通过手工设置来实现 。
1、点击菜单栏里的【插入】-【外部参照管理器】
文章插图

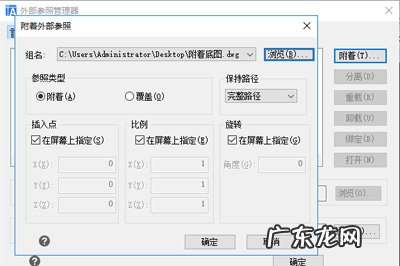

2、然后会跳转出“外部参照管理器”弹窗， 我们点击【附着】， 在打开的“选取附加文件”窗口中点击【浏览】， 添加你想要的附着图 。 然后参照类型选择【附着】， 确定即可 。
文章插图

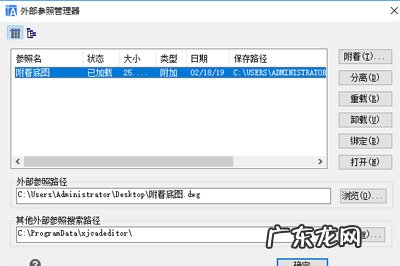

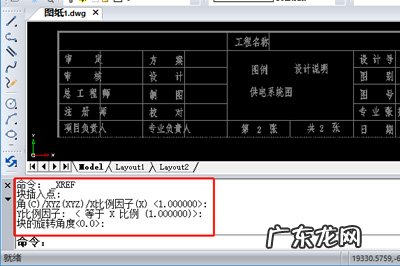

3、最后回到绘图窗口， 在绘图区域指定端点， 并调整其位置， 这时候会跳转回“外部参照管理器”窗口， 我们可以看到附着底图具体的外部参照路径， 之后点击“确定”即可 。
文章插图
以上就是通过迅捷CAD编辑器专业版来进行附着外部参照图的方法， 操作是不是非常的简单， 有需要的可以按照上面的步骤来进行设置 。
