用户在处理优化CAD图纸的时候 ， 经常会遇到一些顽固的图层 ， 它们不容易删除 ， 要是留着的话会无顾增加图纸的存储容量 ， 那么下面就来说一下如何用迅捷CAD编辑器来删除图纸中的一些顽固且无用的图层 。 有五种方法可以参考 。
文章插图

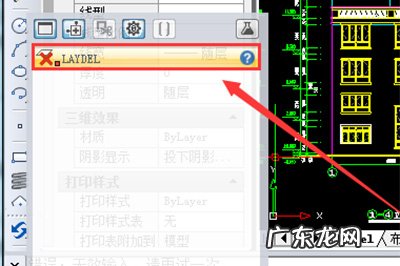

如果一个图层中确定没有任何东西 ， 但依然删不掉 ， 那么在那个图上画条线 ， 然后将当前图层换到其他图层 ， 输入命令“laydel”然后选择要删除的层上的对象-继续-删除成功 。 （前提：要确保图层的打开 ， 不冻结）
文章插图
方法二：
选择需要留下的图形 ， 然后选择“文件”中“导出”选项 ， 这样的文件就是选中部分的图形了 ， 如果这些图形中没有指定的层 ， 这些层也不会被保存在新的图块图形中 。
方法三：

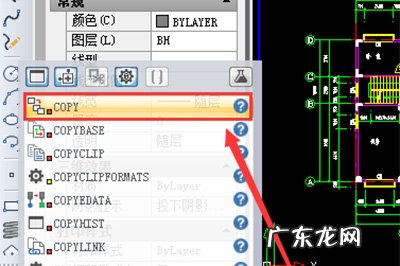

将无用的图层关闭 ， 全选使用“COPY”命令 ， 粘贴至一新文件中 ， 那些无用的图层就不会贴过来 。 如果曾经在这个不要的图层中定义过块 ， 又在另一图层中插入了这个块 ， 那么这个不要的图层是不能用这种方法删除的 。
文章插图
方法四：
依然在命令中使用“laytrans”命令 ， 可将需删除的图层影射为0层即可 。 注意：此方法可以删除具有实体对象或被其它块嵌套定义的图层 。
文章插图
方法五：
1、打开图纸后 ， 除保留图层外直接关闭需要删除的图层 。
2、点击“文件”中“另存为”按钮 ， 在弹窗中确定文件名 ， 选择文件类型格式为“*.DXF”格式 。
3、在弹出的对话窗口中依次选择“工具”-“选项”-“DXF选项” ， 再在选择对象处钩选 ， 单击“确定” ， 接着点“保存”即可 。
4、将可见或要用的图形选上就可以确定保存了 ， 完成后退出当前存在文件 ， 再次打开查看 ， 即可发现顽固图层已被删除 。
文章插图
以上五种方法就是迅捷CAD编辑器删除那些顽固图层的方法 ， 操作非常的简单 ， 请小伙伴们根据自己图纸的实际情况来进行删除操作哦 。
