华三交换机划分vlan的方法

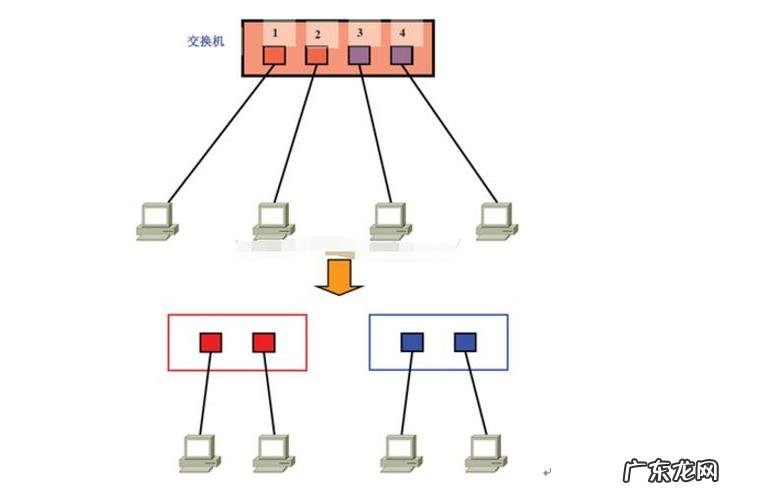

文章插图

交换机
电脑
打开电脑连接交换机进入命令行，创建VLAN5、VLAN6、VLAN7
将接口GigabitEthernet1/0/5加入对应的VLAN中
完成操作后保存配置
若还需要给几个VLAN内的主机下发地址，那么就需要创建VLAN虚接口，设置VLAN虚接口地址，配置DHCP服务器，划分网段做三层转发
交换机vlan的划分方法

文章插图

交换机
电脑
登录设备并在设备中创建vlan100和vlan200
把端口1/0/1加入VLAN100,端口1/0/2加入VLAN200
配置G1/0/3口为trunk端口,并允许VLAN100和VLAN200的报文通过
每次修改配置后都需要在页面的右上角点击保存按钮，保存设备配置信息 。否是设备重启后之前的配置信息会丢失
虚拟局域网VLAN的划分

文章插图

电脑
Cisco Packet Tracer
创建网络拓扑结构
终端，交换机接口连接关系
配置PC的IP
划分VLANSwitch0,Switch1默认属于VLAN1 。点击Switch0,进入CLI界面，对PC1,PC2,PC3,PC4划分VLAN 。将PC1,PC2归为VLAN2；PC3,PC4归为VLAN3 。点击Switch1,进入CLI界面，对PC5,PC6,PC7,PC8划分VLAN 。将PC5,PC6归为VLAN2；PC7,PC8归为VLAN3 。
验证VLAN是否划分成功采用ping命令验证如下内容：1.同一交换机不同VLAN不能通信 。
2.不同交换机同一VLAN能够通信 。
1.创建网络拓扑结构2.配置PC的IP3.划分VLAN4.验证VLAN是否划分成功
vlan的划分方法及配置

文章插图

思科模拟器
我们在桌面上打开Cisco Packet Tracer Student软件，就能在这里对vlan的划分及配置 。
在这里我们可以看到该软件的启动界面，等候就能对vlan的划分和配置 。
这时候我们就能看到该软件成功运行 。
在界面我们添加若干个路由器和直通线 。
当全部设备联通起来后，就能对vlan来划分和配置 。
但是我们一般不建议点选更改，因为不同软件可能选择不同 。
因此我们需要打开IOSCommand Line Infterface这个界面，输入vlan的划分和配置 。
不会使用的童鞋可以给我留言 。
交换机如何划分vlan

文章插图

电脑
Cisco V6.1.0
首先摆一个简单的拓扑图演示一下操作，划分vlan 10和vlan 20 。
点击交换机，先进入全局配置模式，输入vlan 10和vlan 20创建vlan 。根据需要可以给vlan命名 。
输入show vlan命令可以查看刚刚创建的vlan 。
再进入全局配置模式，将接口划分到vlan中 。interface fastEthernet 0/1进入接口，switchport access vlan 10将接口划分给vlan 10 。同样的方法划分vlan 20 。
再次使用show vlan查看端口划分情况 。
1.摆一个简单的拓扑图演示一下操作，划分vlan 10和vlan 20 。
2.点击交换机，先进入全局配置模式，输入vlan 10和vlan 20创建vlan 。根据需要可以给vlan命名 。
3.输入show vlan命令可以查看刚刚创建的vlan 。
4.再进入全局配置模式，将接口划分到vlan中 。interface fastEthernet 0/1进入接口，switchport access vlan 10将接口划分给vlan 10 。同样的方法划分vlan 20 。
5.再次使用show vlan查看端口划分情况 。
