【怎样简单看懂温控仪表接线图】

文章插图

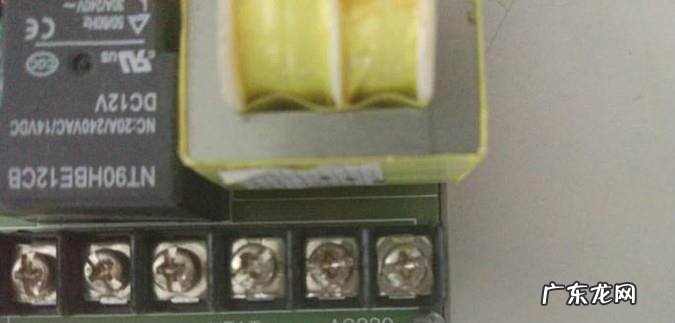

第一、电源模块 ， 电路图中标明AC220V即为交流电源输入，从开关引入火线、电源处引入零线，接紧即可；
第二、输出模块，也就是图中的HEAT加热模块，两根线直接连接负载加热器，有的温控器还可以输出1-20mA ， 就可以使用固态继电器输出；

文章插图

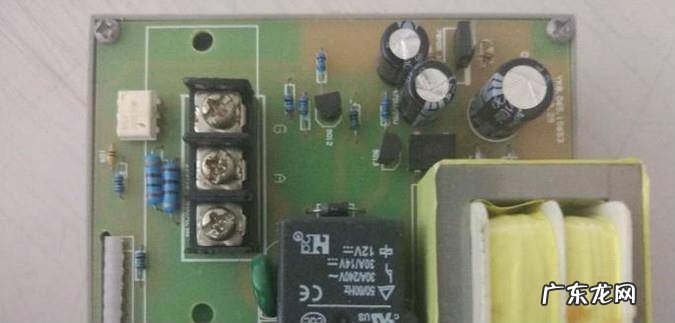

第三、温度探头输入，左下角就是温度探头的输入，温度探头型号为三根线的热电阻 ， 一般使用PT100即可，理论上不能和热电偶通用；

文章插图

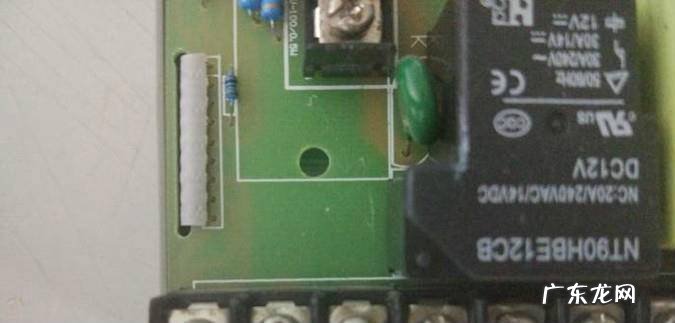

第四、可控硅控制，如果温控器有G、A、K三根接线点 ， 说明温控器带有可控硅控制功能，连接可控硅即可 。

文章插图
