活性炭再生装置中的压力变送器的选型及安装

活性炭再生装置是将净化装置内吸附饱和的活性炭通过高温进行再生的一个系统，再生装置的正常工作温度在400℃以上，压力在1000Pa左右，再生出来的再生气体成分复杂。该装置中的工况属于高温、高腐蚀性，同时再生气体中也含有高浓度的粉尘。测量此工况的烟气，应该选用法兰式变送器。与介质接触的部分，应充分考虑耐高温耐腐蚀等情况，同时介质中的粉尘浓度很高，要考虑粉尘堵管的问题。在安装的时候也要考虑维修及更换零件的便利性。

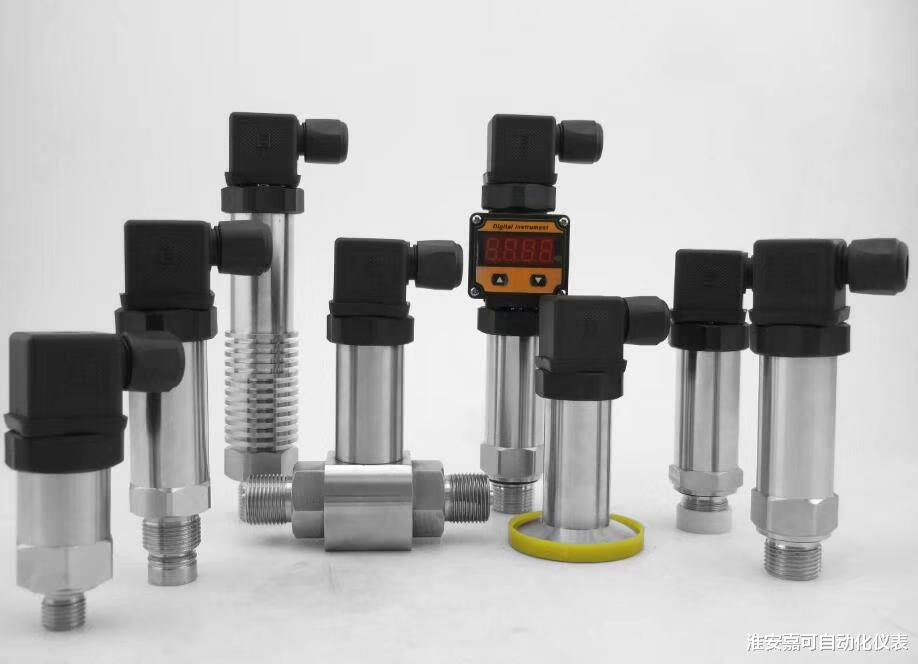

【活性炭再生装置中的压力变送器的选型及安装】压力变送器
测量再生装置的压力我们也是选用测表压的压力变送器，采用共面法兰式，带三阀组。 SO2气体浓度非常高，根据经验，在测量膜片的选择上应选择哈氏合金C-276 ，其他配置基本跟烟气系统压力变送器配置一样。在安装的时候，为防止粉尘沉降堵塞引压管，需要定期地反吹，且反吹气体要用N2这种惰性气体，因此压力变送器在安装的时候引压管路必须留有反吹口，设置反吹阀。同样，在取压点的选择上，因为再生装置的特殊结构，只能在再生系统的中部取压，也就是温度最高的反应发生区。为防止堵管，取压短节安装时必须倾斜45° 。
活性炭烟气集成净化装置在烟气净化反应过程中，有着高温、腐蚀、粉尘等一系列复杂工况，而压力变送器在控制整个装置的自动化控制系统中有着至关重要的作用，能直观地显示整个反应过程的主要参数指标。根据压力变送器的选型要求和多年工程使用经验相结合，合理地选择和安装压力变送器，才能保证仪表的使用寿命，确保装置能长期稳定地运行。
