cad多重引线快捷命令 CAD快速引线怎么用cad快速引线（cad教程之快速引线和多重引线）
CAD中有三种引线标注，一种是快速引线，一种是多重引线，
它们都有一个共同的特性，可以很容易地添加多个引线来标记不同内容，
并且可以合并或对齐多个引线标记，这非常方便
下面让来看看它们的具体用法。

文章插图

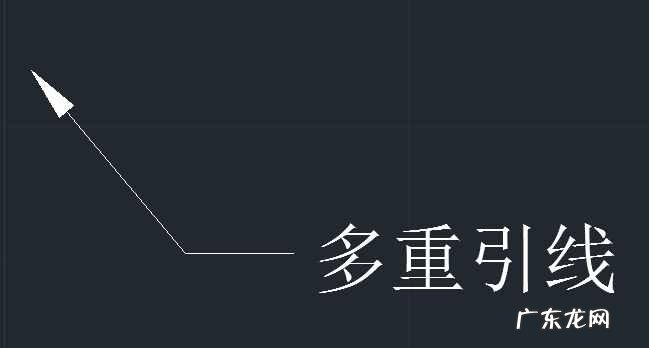

引线标注如上图效果，主要由箭头、引线、基线、标注的内容组成。
【cad多重引线快捷命令 cad快速引线怎么用】首先来看多重引线，命令是MLD
输入命令MLD,回车，指定引注内容的文字位置，输入内容，然后再指定箭头的引出位置。
如果需要设置引线样式，输入命令：MLS打开多重引线样式进行设置。
可以设置：引线格式、引线结构和内容等。

文章插图

再来看看快速引线，从上图发现，外观上，多重引线的快速看不出区别。
但当选中以后，多重引线是一个块，而快速引线是处打散状态。
快速引线的命令是LE，
命令行输入LE, 空格，这时命令行提示：指定第一个引线点或设置（s）
如果你需要设置引线的样式，可以输入S，回车，打开设置窗口，如下图

文章插图

在这里可以根据自己喜好进行一些个性化的设置。
有注释、引线和箭头、附着，三个部分。
其中
注释选项可以设置：注释类型、多行文字选项、重复使用注释等
引线和箭头选项可以设置：点数、箭头、引线、角度约束等内容。
附着选项：可以设置多行文字的位置，比如可以设置文字在左边或者右边，根据自己需要进行设置。
