喷淋怎么安装才规范？12项要点示例总结！

文章图片

文章图片

喷淋怎么安装才规范呢？本文总结了安装的基本要求及注意事项，并且基于工程示例分享了12项要点，以供大家参考借鉴，在施工中注意对照。
喷淋头安装基本要求
1）喷头应居中安装（与装饰吊顶排版配合），与灯、烟感等成行成线。

2）直立型、下垂型标准喷头溅水盘与顶板的距离为75~150mm 。
3）喷头装饰盖、罩应紧贴吊顶。
4）喷头臂（单、双）应统一纵向或横向安装。
5）大空间成排喷头安装成行成线。

喷头与灯具、烟感、风口应该成排成线

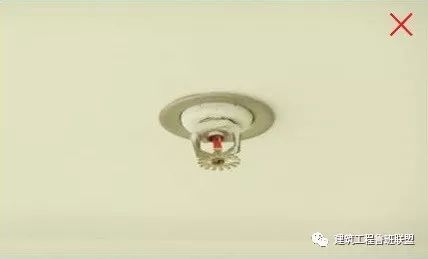

喷头安装长度过短

喷头安装长度过长

喷头安装离墙/梁太近
喷淋头安装注意事项
1）喷头安装前应与精装天花吊顶布置图对照，优化喷头安装点位，防止与烟感、灯具、喇叭等装置冲突。

2）明确精装吊顶面基准线和标高线，在龙骨调整定位后，测量喷头短管的长度并安装，防止短管过长或过短。
3）天花吊顶喷头开孔由精装施工单位负责。

· 当喷头安装在不到顶的隔断附近时，喷头与隔断的水平距离和最小垂直距离应符合下表的规定：

· 当喷头溅水盘高于附近梁底或宽度小于1.2m的风管、排管、桥架腹面时，喷头溅水盘高于梁底、风管、排管、桥架腹面的最大垂直距离应符合下表的规定：

· 当梁、风管、排管、桥架宽度大于1.2m时，增设的喷头应安装在其腹面以下部位。

下面基于工程示例

总结喷淋安装的12项要点
1直立型喷头安装距楼板顶部距离为规范要求为75mm-150mm 。

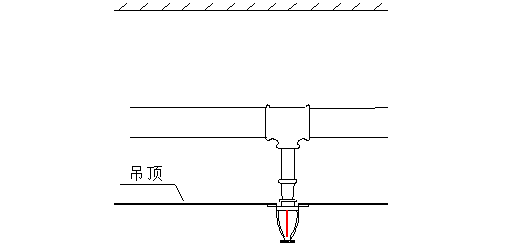

2有吊顶的下垂型喷头安装喷头根部应与吊顶平齐，为避免定位不准，可在吊顶龙骨标高确定后再安装下喷支管；下喷头与三通之间的短管长度不宜超过150mm 。
3边墙型喷头安装离墙距离为50-100mm 。
4无吊顶时设置上喷头；有吊顶时设置下喷头，当吊顶上方闷顶的净空高度超过800mm ，且其内部有可燃物时，要求设置上喷头；喷头在系统冲洗试压合格后安装；5当喷淋支管高度大于1000mm时，应设横向加强支架；6当不确定装修方案是否有吊顶时可预留三通口，丝堵封堵。
7喷淋管道末端应采用梯形防晃支架；8末端支架与喷头之间的距离为400mm 。
9当梁、通风管道、排管、桥架宽度大于1.2m时，增设的喷头应安装在其腹面以下部位；10风管下喷头吊架应采取管道延长至风管另外一端边缘，并在延伸管道末端设置吊架。
11喷淋管道安装应主管在下；12喷淋管支管在主管上方，朝主管方向形成坡度，便于系统维护泄水。
