常用的电容器的主要用途为，高频旁路、低频旁路、电源滤波、电力补偿、电机启动、调谐振荡、高频耦合、低频耦合等等。它与电阻、电感元器件共同组成许多电子电路，其功能是三驾骑去。至于组成的电路这里就不一一列举。
以上为个人观点，仅供参考。
知足常乐2018.7.3于上海。
电容器由两个相互靠近的导体组成，可以存储电荷经过多年的发展，聪明的人类发明了很多种类的电容器，常见的有陶瓷电容、电解电容、钽电容、安规电容。不同种类的电容可以应用到不同的电路设计中去。利用电容器存储电荷、充放电的特性可以用于滤波、耦合、抗干扰、去耦、谐振、延时等电路。

文章插图

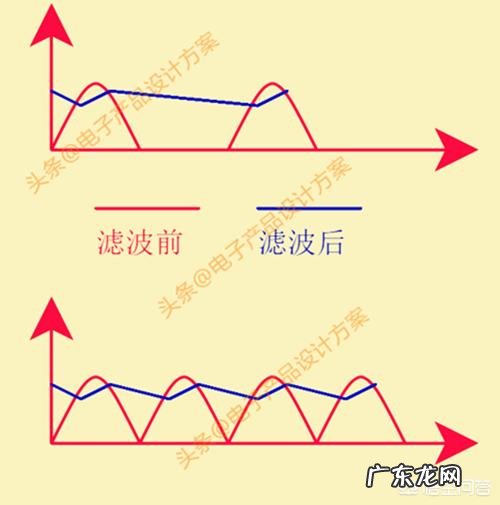

滤波是电容器最常见的应用。把电容接在电源的正极和负极之间，利用电容充电放电的特性，电压向上波动时，电容充电降低电压；电压向下波动时，电容放电升高电压。

文章插图
电解电容、钽电容、陶瓷电容都可以应用在滤波电路中
因为电容由两个相互靠近的导体组成，中间是绝缘的介质，直流电是不能通过的；电容的充放电过程会积累和释放电荷，所以交流电可以通过电容；利用电容器隔直流通交流的特性，可以应用于信号耦合电路中。

文章插图
陶瓷电容、电解电容都可以应用在耦合电路中。
为了使电子产品符合EMC要求，我们常常在电路的设计中加入电容器来提高抗干扰能力。在高压交流电路中往往会加入安规电容（X电容和Y电容），下图C1为X2电容。

文章插图
去耦电容器用于将交流成分的噪声接地释放，所以去耦也叫旁路

文章插图
频率越高的交流噪声需要使用容值越小的去耦电容。一般会使用陶瓷电容器作为去耦电容。
在设计中，靠近芯片VCC引脚的位置我们常常会加入去耦电容，它还可以起到瞬间向芯片供应电流，抑制电源电压的变动。
谐振电路由电容、电感和电阻组成。电容中的电场可以和电感中的磁场相互转换，相互补偿。

文章插图
谐振电路有串联谐振和并联谐振，在谐振电路中需要使用高频陶瓷电容。
利用电容充放电的特性，可以设计出定时（延时）电路。单片机的RC复位电路其实就是一个典型的延时电路。利用电容充电需要时间，电容值越大，延时时间越长。

文章插图
我们也会经常用电容和555芯片设计定时器电路。电解电容、钽电容、陶瓷电容都可以用于延时电路。
在单片机的外置振荡器电路中需要用到负载电容，在调谐电路在会用到电容，在阻容降压电路中会用到电容。电容还有什么作用？大家不妨留言讨论一下！
朋友们好，我是电子及工控技术，我来回答这个问题。电容是电子电路的基本三大元件之一，在电路板中除了电阻元件用的最多之外，其次就是电容元件了。别看电容这样一个小小的元件，它在电路中起的作用可大着呢。下面我就针对电容在电路中所起到的作用给各位朋友们盘点一下，希望刚学习电子的朋友能够对它有个全面的认识。
