在实际工作中，很多客户给的图档是PDF文件，在自动化零件中大部分还是需要自己去画零件图的，如果重新画草图再画零件图就太麻烦了，那能不能直接将PDF文件导入UG直接画零件图呢？
详细如下：
１、方法一，用PDF转CAD的小软件转换成CAD格式再导入UG,打开PDF转CAD的绿色版小软件，双击打开PDF2CAD.EXE文件，如下图所示：
文章插图
2、在弹出的对话框里面，在增加选项里添加要转换的PDF文件，选项默认是DXF格式不用更改，由于是免费不能转换DWG格式如下图所示：
文章插图
文章插图

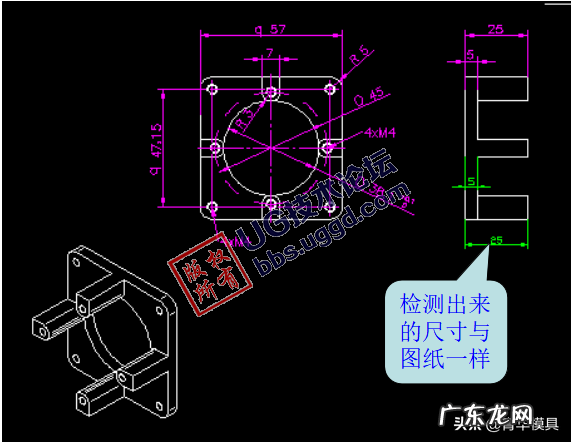

3、用UG导入DXF格式并检测与图纸标尺寸是一样的，这样就可以完成PDF文件导入UG了，如下图所示：
文章插图

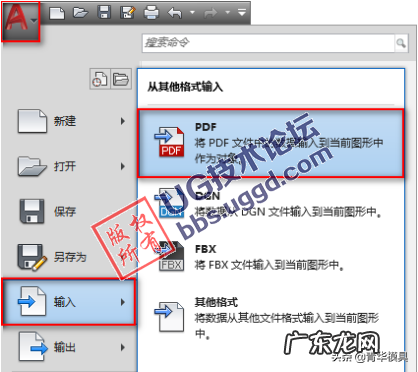

4、方法二，打开AutoCAD2018新建一个空白文件，
【文件】---【输入】---【PDF】,如下图所示：
文章插图
5、选择要打开的PDF文件，如下图所示：
文章插图

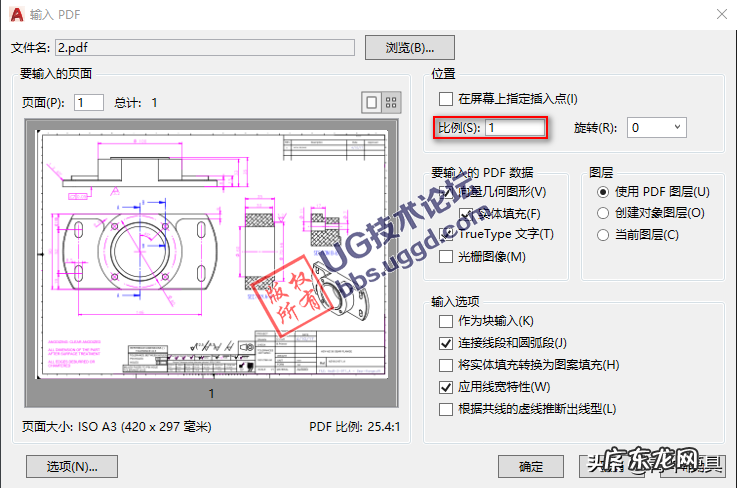

6、在弹出的PDF转换界面中，比例选择1;1其他选择默认，就可以成功打开PDF文档了，如下图所示：
文章插图
文章插图
