工程中的影像资料要怎么留？混凝土

文章图片

一、什么阶段需要影像记录？
从进场调查项目初始状况开始，到召开深基坑支护方案专家讨论会，召开第一次工地会议，项目开工，及工程项目各施工工序的开展，以时间先后顺序，分别进行拍摄，并进行编辑、整理、归档等。

（照片应包含专家正面肖像、项目名称等信息）
二、影像资料应该拍摄哪些内容？

（现场测量）
1、工程进度
1) 进场时的工程现场情况
2) 各单位工程、分部、子分部工程开工形象进度记录
3) 现场主要施工机械、设备配备情况
4) 工程基础、主体结构和竣工验收情况记录

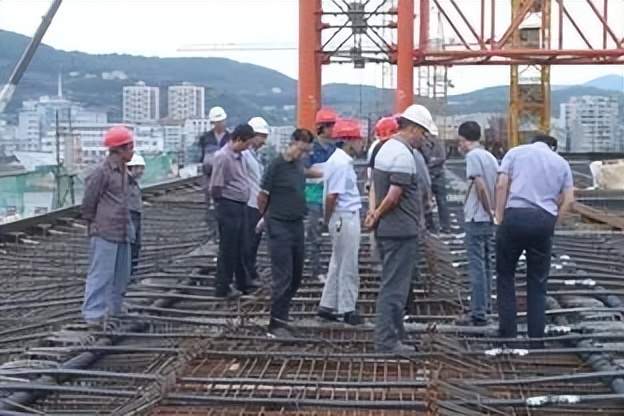

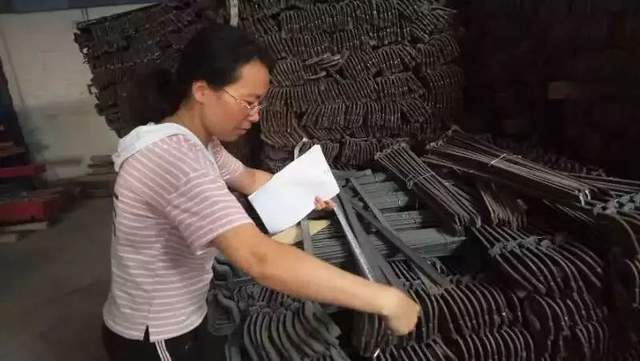

（材料进场检验）
2、工程质量
1) 各分项工程检验批验收过程记录（具体照片数量视需要确定）
2) 进场材料验收控制的资料
3) 见证取样及施工试验资料
4) 测量验线控制资料
5) 质量问题、质量事故处理资料

（消防演练）
3、安全、环保
1) 现场安全、环保预控措施记录
2) 重大安全隐患及其处理情况记录
3) 安全事故发生后的现场取证资料
4、合同管理
1) 工程延期现场取证材料
2) 费用索赔现场取证材料
3) 合同争议现场取证材料

（协调会）
5、信息、沟通管理
1) 各种会议沟通、重大事项记录
2) 体现项目信息化管理特色的资料
三、影像资料的质量要求
1、必须图像清晰，照片不得低于500万像素。图片上应留有拍摄日期，拍摄的角度、方式应能全面反映相关的主题，并具有代表性。
2、当拍摄需要反映偏差的主题时，应立钢尺等参照物进行明确标识和记录，以供追溯。
3、当拍摄梁柱节点等空间部位时，应从多个角度拍摄记录各个面的质量情况。
4、影像资料应能全面反映新材料、新工艺、新结构在工程中的应用情况以及重要结构节点、部位的控制状况；应能全面反映项目部对关键部位、关键工序的控制。
5、对施工过程中出现的安全、质量问题，或施工中遇到的异常地质条件、地下障碍物的情形时，应及时予以拍摄记录，并对安全质量问题和异常情况的处理全过程进行跟踪拍摄记录，作为验收凭证，并将最终（整改）结果拍摄记录存档。
6、在进行编辑整理时，应配有标题，附有文字说明，并注明拍摄时间和拍摄人。
7、所拍摄的影像资料应能全面反映工程开工、竣工和重要施工阶段的工程形象面貌。
8、所拍摄的影像资料应能全面反映工程重要活动、重要会议、重点检查、贵宾参观等情况。

（物品及人的正面照）
四、一般影像资料需要拍摄哪些位置？
1、地基与基础
1）土方分层开挖过程、坑底人工扦土、开挖后基坑全貌及地基验槽。
2）土方回填的回填土验收、分层压实厚度及压实系数检测。
3）桩施工过程的定位、打桩、验收。
4）承台基础钢筋、底板钢筋、梁柱节点钢筋、柱子插筋留置或电焊压力焊接头、板墙钢筋、主梁接头设置和锚固长度等验收、混凝土浇筑旁站过程、塌落度测试、试块制作、同条件养护试块的现场养护、砼养护措施及拆模后基础砼质量验收、砼实体质量检测、后浇带砼后浇带止水带垃圾和钢筋清理验收、后浇带砼浇筑旁站、试块制作及养护措施、预埋件的埋设。
