solidworks画图用什么电脑配置 solidworks2020要求什么配置 _cpu

大家好！这篇文章主要是给大家详细描述关于“solidworks画图用什么电脑配置”的核心内容以及“solidworks2020要求什么配置”的相关信息，希望对您有所帮助，请往下看。
solidworks简称SW ，它以强大的设计功能及简单易学的操作，成为三维CAD设计行业里最著名的软件之一。很多用户对于solidworks的配置要求存在一些误区，导致高价配出来的电脑还不如别人便宜的机器运行效果好，下面电脑配置网就为大家详细介绍一下solidworks电脑配置要求，并推荐具体的配置单。

文章插图

一、solidworks官方配置要求

文章插图

官方配置要求对于cpu型号的描述非常笼统，具体的我们会在后边接着说。显卡推荐的都是专业绘图显卡，详细列表可以点此链接查看：https://www.solidworks.com/zh-hans/support/hardware-certification/

二、solidworks配置推荐

文章插图

三、solidworks具体硬件配置要求解读

1、solidworks对cpu的需求

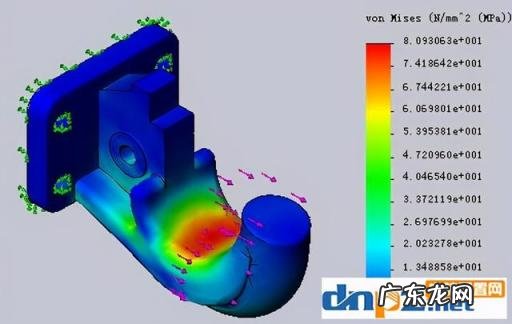

①、有限元分析

文章插图

2011版本以前的sw在有限元分析时对于cpu的多核利用率不高，这也是很多人高价配出来的电脑实际运行效果不理想的重要原因。即便是2011以后的版本，也只是在多实体零件和大型装配体网格划分上对多核有更高的利用率，对于单实体零件的网格划分而言，多核利用率仍然很低。

②、三维结构设计
【solidworks画图用什么电脑配置 solidworks2020要求什么配置】

文章插图

solidworks在三维结构设计时，一方面是看显卡的性能，另一方面是cpu单核的性能。由于SW在建模过程中本质上是线性的，所以只能使用到单个cpu核心。所以，如果是以三维结构设计为主选择CPU的话，首先要考虑cpu的单核性能，也就是除核心数量以外的参数，包括主频、缓存、架构等等。

③、SolidWorks渲染

文章插图

SolidWorks的渲染和PDM模块虽然可以有效的利用多核CPU ，但是我依然不建议在cpu上投入太多预算，原因在后边的显卡部分里会讲到。

CPU小结：综合前边3点，对于SolidWorks的cpu建议优先考虑高主频，核心数量四核、六核即可，推荐使用单核主频更高的intel处理器，比如i5-10600k、i7-10700k 。

2、solidworks对显卡的配置要求

显卡在solidworks的三维结构设计、渲染、有限元分析结果的后处理这些方面会起到很重要的作用。

①、旋转、移动、缩放

比如在三维结构设计中，显卡的性能会影响SolidWorks旋转、移动和缩放效果，性能一般的显卡对于简单的模型可能没什么问题，但是遇到大一些的模型就比较吃力了。

②、渲染

老版本的SolidWorks我不太清楚，但是现在比较新的版本里边， SolidWorks可以用GPU来渲染（也就是显卡渲染）， GPU渲染的速度远比CPU快的多，尤其是nvidia支持光追的RTX系列显卡， RTX显卡的RT Core和Tensor Core对于SolidWorks在渲染阶段有着非常高的效率，可以达到cpu的十几倍甚至几十倍。

③、有限元分析结果的后处理

虽然有限元分析前处理对于显卡的需求并不高，但是分析结果的后处理，如显示网格、应力云图和探测器等功能，对显卡的要求就比较高了。而且最好是用专业显卡，因为普通显卡仅支持部分OpenGL指令，复杂OpenGL运算指令还是需要由 CPU去完成，而且普通显卡不支持RealView功能，如果简单的三维结构设计（装配体零件数 <1000个）或者有限元分析的话，采用普通显卡也能满足需求，但是对于大型装配设计和大自由度有限元分析就力不从心了。
