[flysky520-ui-vty0-4]return
[flysky520]display users all列出当前处于登录状态的用户
[flysky520]quit

文章插图

文章插图

配置VLAN
配置VLAN10和VLAN20分别为1和2口对应网关为192.168.10.1和192.168.20.1
[flysky520]VLAN 10
[flysky520-VLAN 10]quit
[flysky520]interface Ethernet 0/0/1
[flysky520-Ethernet 0/0/1]port link-type access
[flysky520-Ethernet 0/0/1]port default VLAN 10
[flysky520]VLAN 20
[flysky520-VLAN 20]quit
[flysky520]interface Ethernet 0/0/2
[flysky520-Ethernet 0/0/2]port link-type access
[flysky520-Ethernet 0/0/2]port default VLAN 20
[flysky520-Ethernet 0/0/1]quit
网关配置

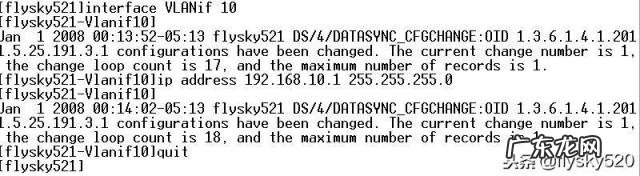

[flysky520]interface VLANif 10
[flysky520-VLANif 10]ip address 192.168.10.1 255.255.255.0
[flysky520-VLANif 10]quit
[flysky520]interface VLANif 20
[flysky520-VLANif 20]ip address 192.168.20.1 255.255.255.0
[flysky520-VLANif 20]quit

文章插图

文章插图

两个交换机同VLAN如何互联

文章插图

同样配置一台交换机flysky521
新增交换机也要将25号口配置成trunk模式，并配置与VLAN10相连的1号口，具体配置如下：
[flysky521]VLAN 10
[flysky521-VLAN 10]quit
[flysky521]interface Ethernet 0/0/1
[flysky521-Ethernet 0/0/1]port link-type access
[flysky521-Ethernet 0/0/1]port default VLAN 10
[flysky521-Ethernet 0/0/1]quit
【华为交换机怎么设置管理地址华为交换机配置教程汇总从低级到高级】flysky521的25口配置
[flysky521]interface GigabitEthernet 0/0/1
[flysky521-GigabitEthernet 0/0/1]port link-type trunk
[flysky521-GigabitEthernet 0/0/1]port trunk allow-pass VLAN all
[flysky521-GigabitEthernet 0/0/1]quit
完成上述配置之后，两个交换机都是通过25口互联，第二个交换机flysky521的1端口电脑能够与flysky520的1端口的电脑通信，但是无法与VLAN20的机器通信
不同交换机VLAN之间的通信
由于flysky520、flysky521上没有路由信息，没有位于同一VLAN下的机器无法相互访问。解决此问题思路如下：
a、在flysky520、flysky521创建一个专门用于路由的VLAN 1；
b、在flysky520、flysky521上分别配置VLAN IP为192.168.1.1/24、192.168.1.2/24;
c、分别在flysky520、flysky521上创建静态路由指向对方。
在flysky520上配置如下：
[flysky520]VLAN 1
[flysky520-VLAN 1]quit
[flysky520]interface VLANif 1
[flysky520-VLANif 1]ip address 192.168.1.1 255.255.255.0
[flysky520-VLANif 1]quit
[flysky520]ip route-static 0.0.0.0 0.0.0.0 192.168.1.2
在flysky521上配置如下：
[flysky521]VLAN 1
[flysky521-VLAN 1]quit
[flysky521]interface VLANif 1
[flysky521-VLANif 1]ip address 192.168.1.2 255.255.255.0
[flysky521-VLANif 1]quit
[flysky521]ip route-static 0.0.0.0 0.0.0.0 192.168.1.1
配置完毕后， flysky521即可访问flysky520 VLAN20的机器了
查看交换机配置dis curr

文章插图

文章插图

保存save ，在第一个提示（是否保存），输入Y ，保存。
