电力变压器型号，变压器型号、技术参数和符号标识详细介绍 _距离

今天给各位分享关于“电力变压器型号”的核心内容以及“变压器型号、技术参数和符号标识详细介绍”的相关知识，希望对各位有所帮助。
变压器型号表（变压器型号、技术参数和符号标识详细介绍）
一
变压器的型号与技术参数

变压器是一种用来变换电压、电流或阻抗的电气部件，是电力系统中输配电力的主要设备，其实物外形如图1-1所示。

文章插图

图1-1　变压器的实物外形
在远距离传输电力时，可使用变压器将发电站送出的电压升高，以减少在电力传输过程中的损失，以便于远距离输送电力；在用电的地方，变压器将高压降低，以供用电设备和用户使用。变压器的分类方式有很多种，根据其电源相数的不同，主要可以分为单相变压器和三相变压器。
1、单相变压器的功能特点

文章插图

图1-2　单相变压器的结构特点
单相变压器是一种初级绕组为单相绕组的变压器。如图1-2所示，单相变压器的初级绕组和次级绕组均缠绕在铁芯上，初级绕组为交流电压输入端，次级绕组为交流电压输出端。次级绕组的输出电压与线圈的匝数成正比。
单相变压器可将高压供电变成单相低压，供各种设备使用，例如可将交流6600V高压经单相变压器变为交流220V低压，为照明灯或其他设备供电，如图1-3所示。单相变压器有结构简单、体积小、损耗低等优点，适宜在负荷较小的低压配电线路（60Hz以下）中使用。

文章插图

图1-3　单相变压器的功能示意图

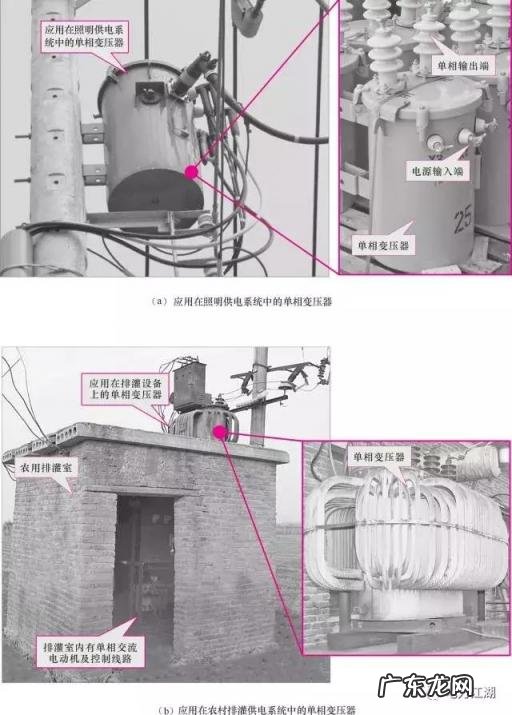

单相变压器多用于农村输配电系统中，以及一些照明或小型电动机的供电中，其应用实例如图1-4所示。此外在很多电子电气设备中，它也可作为电源变压器使用。

文章插图

图1-4　单相变压器的应用实例

2、三相变压器的功能特点

三相变压器是电力设备中应用比较多的一种变压器。三相变压器实际上是由3个相同容量的单相变压器组合而成的，初级绕组（高压线圈）为三相，次级绕组（低压线圈）也为三相，如图1-5所示。

文章插图

图1-5　三相变压器的结构特点
三相变压器主要用于三相供电系统中的升压或降压，比较常用的就是将几千伏的高压变为380V的低压，为用电设备提供动力电源，如图1-6所示。

文章插图

图1-6　三相变压器的功能示意图
三相变压器的应用范围比较广泛，例如变电站、工矿企业、建筑工地、排灌设备、邮电、纺织、铁路、学校、医院、国防、电梯等，同时也适用于一些电源电压低、波动较大的低压配电线路中。其应用实例如图1-7所示。

文章插图

图1-7　三相变压深圳生活网器的应用实例

二
变压器的型号与技术参数

电气系统中应用最多的就是电力变压器，由于电力变压器的种类很多，其型号的标识以及参数也有所不同，因此常常将这些型号与参数标识在变压器的铭牌上，以便于在安装和检修时进行查看。图1-8所示为典型电力变压器的铭牌标识。
