回油孔是否合适：气液分离器的回油孔径是否合适， 可以通过测定在各运转条件下的压缩机底部的温度（油的温度）和蒸发温度的差是否达到了下列的值来判断 。
多回油孔：建议为超低温设计的机组在做回油孔设计时， 采用多回油孔的设计方法（回油孔分散到合适的高度， 这样可以提高压缩机的可靠性， 回油孔的总面积和一个孔时相同）， 如下图多回油孔示意图 。

文章插图


回油孔径的标准计算方法目前并没有， 因此， 需要根据压缩机的出油量通过试验来确定， 根据压缩机匹数可以按照下表进行初选， 然后在进行开发时， 需要多做几个规格的气分进行实验确认 。

文章插图


5
气液分离器均压孔的设计
汽液分离器出口管的均压孔径是按以下计算的：
均压管孔径面积(mm2) ＝ 出口管外径断面积(mm2) (0.03～0.033)
注）：
01）、最终的均压孔径的计算， 还是根据实验来决定的 。
02）、汽液分离器的液态制冷剂在积存量固定的状态下停下压缩机时， 液态制冷剂是不会流入压缩机内的 。
03）、在汽液分离器～压缩机之间安装视液镜进行确认 。
〈计算事例〉
设计条件 出口管外径：22.3
? 均压管孔径面积(mm) ＝ {1/43.14(22.32)}0.03＝ 11.71
? 均压孔径(mm) ＝ 11.71(1/43.14)＝ 3.9
→ 初步采用4.0的均压孔， 后用试验进行确认 。
6

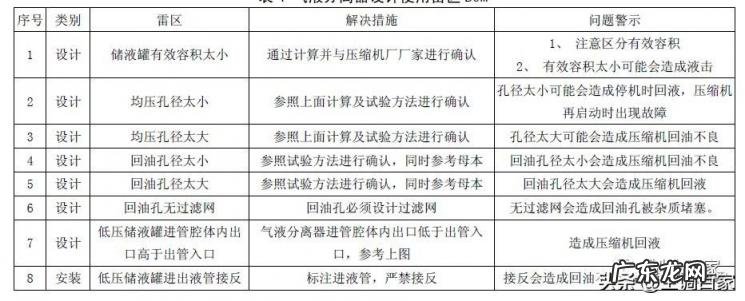

气液分离器设计不当的后果
汽液分离器设计不合理会造成以下的影响， 所以各深圳生活网位同行在设计的时候请注意：

文章插图
