我相信很多的音乐发烧友都想拥有着一套属于自己的音响设备，听着清脆优美的旋律舒适地躺着，这是如此快哉的生活啊！

文章插图

当然，想要一套音响设备是得花点大钱的 。但是别担心，今天小编则教大家如何制作一块音质优美的重低音功放模块 。


文章插图

我们今天做的就是用TDA2030A和4558芯片所做的重低音功放，我相信大家对这两块芯片都不陌生了，其实他们的玩法多种多样的，重低音只是其中的一种，也可以做成BTL功放，也可以用NE5532驱动两块TDA2030芯片也就相当于NE5532作为前级等等 。


文章插图

今天我们利用手头现有的PCB电路图，进行打印制作 。


文章插图

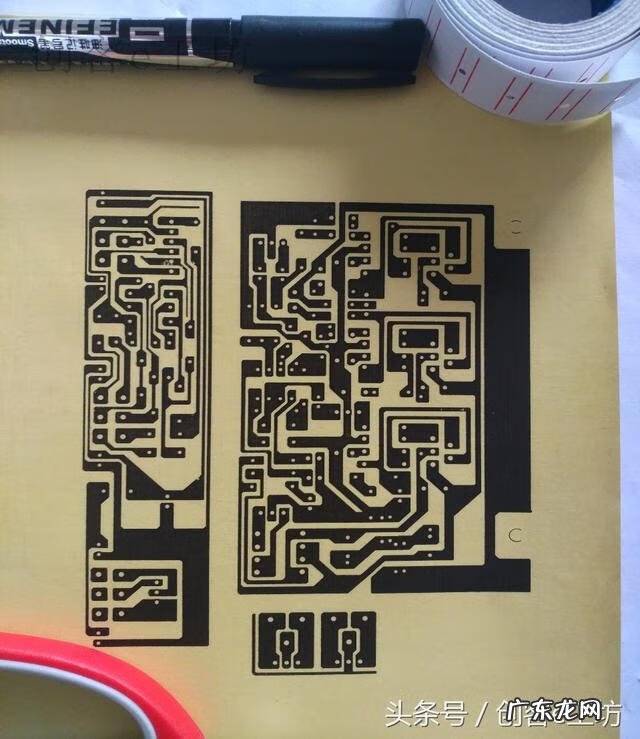

在转印纸上打印，打印时候记得多备用一份！小编在转印时遇到了一些状况，转印成功，又得重新剪纸转印，又多做了一些没用的活 。


文章插图

按照电路图的尺寸裁好板，接下都是大家熟悉的洗板过程了！


文章插图

再次强调!这个转印过程十分重要，转印不好就会影响整个电路！甚至会导致在调试过程出现各种各样的问题，就比如：会出现功放没有声音，芯片没有通过电源，更费心的就是会出现声音沙哑（还以为是电路本身的问题） 。


文章插图

放置元器件，小编这里选择一些功率稍大一点的电阻，元器件必须先测量好坏，条件允许也希望大家选用进口的芯片这样质量肯定会成倍提升，测量元器件的时候不要怕麻烦，不然到了调试阶段就会更加麻烦 。


文章插图

小编这里在PCB下镀锡，为了增加电流的负载能力 。当然提醒一下各位伙伴，镀锡的时候，最好在没有放置元器件前做好，这样可以更快和更均匀地镀锡！（镀锡也可以防止铜板氧化或者损坏） 。


文章插图

这是焊接好的作品，准备上电调试！


文章插图

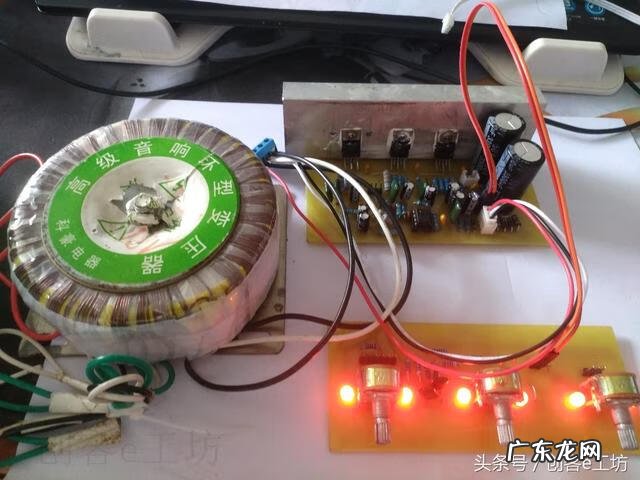

一开始小编选用这种变压器作为电源部分，但是上电测试时发现力度不够，高低音的效果出不来，没办法小编只好换成环牛变压器 。


文章插图

这个环牛变压器陪伴了小编4年多，它的功率可达到200W，驱动这块功放板还是蛮不错的，上电测试！


文章插图

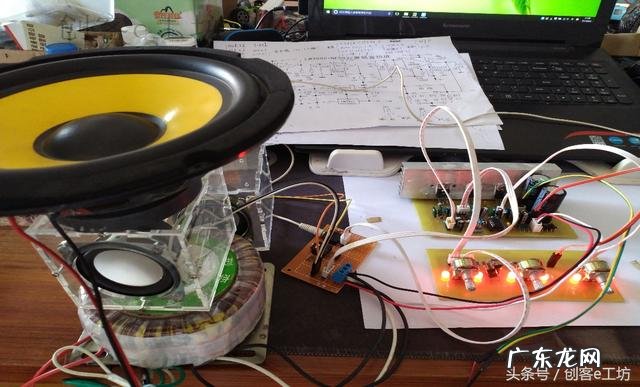

我们先接上电源，让功放板处于空载状态！然后用万用表测量输出，用万用表直流档测应该接近0V，不能超过正负0.5V，如果超过0.5V，说明功放板有故障！测量结果正常，接上喇叭试机就行了 。有输出时，用交流档测，表针应该有轻微的摆动 。


文章插图
