一、配电箱工作原理
配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置 。正常运行时可借助手动或自动开关接通或分断电路 。故障或不正常运行时借助保护电器切断电路或报警 。借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号 。常用于各发、配、变电所中 。
二、配电箱结构与用途
（一）结构

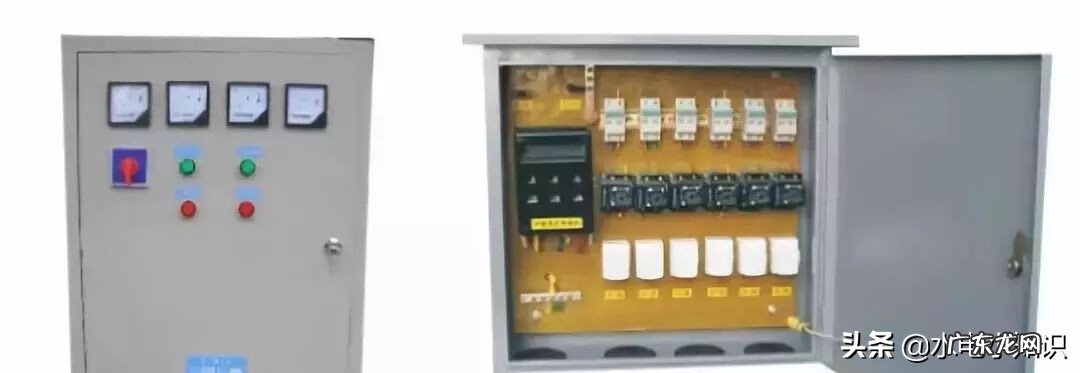

配电箱和配电柜、配电盘、配电屏等，是集中安装开关综合配电箱接线指导综合配电箱接线指导、仪表等设备的成套装置 。

文章插图

（二）用途
配电箱的用途：合理的分配电能，方便对电路的开合操作 。有较高的安全防护等级，能直观的显示电路的导通状态 。便于管理，当发生电路故障时有利于检修 。电梯配电箱换交流接触器电梯配电箱换交流接触器
（三）类别
常用的配电箱有木制和金属制两种，因为金属配电箱防护等级要高一些，所以还是金属的用的比较多 。
按结构特征和用途分类：
（1）固定面板式开关柜，常称开关板或配电屏 。它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用 。
（2）防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜 。这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装 。柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离 。通常门与主开关操作有机械联锁 。另外还有防护式台型开关柜（即控制台），面板上装有控制、测量、信号等电器 。防护式开关柜主要用作工艺现场的配电装置 。
（3）抽屉式开关柜 。这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元 。功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域 。每个功能单元之间也有隔离措施 。抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜 。它们适用于要求供电可靠性较高的工矿企业、高层建筑，作为集中控制的配电中心 。
（4）动力、照明配电控制箱 。多为封闭式垂直安装 。因使用场合不同，外壳防护等级也不同 。它们主要作为工矿企业生产现场的配电装置 。
机房配电柜、配电箱经常会出现一些问题，而大多数问题的根源都是在安装过程中操作不当，导致问题频发产生严重的后果，其实配电柜、配电箱的安装有多“禁忌”以及不好的地方需要注意，了解配电柜、配电箱的安装规范及使用安全事项是一名合格电工技师应具备的基本技能 。下面看看配电箱配电柜在安装过程中的一些禁忌以及注意事项 。

文章插图

安装配电柜时我们需要注意以下五方面要求：
1、安装位置的选择问题，我们在实际的安装过程中，如果配电柜的位置并不是很完善或者与实际的场地要求不同时，安装人员应该及时的向设计单位提交修改意见，并且设计方应根据施工图来进行全方位构思或者到实际的施工地进行勘察，并且需要在满足实际需要的同时还不能影响美观的情况下，具体确定配电柜的实际安装位置 。
