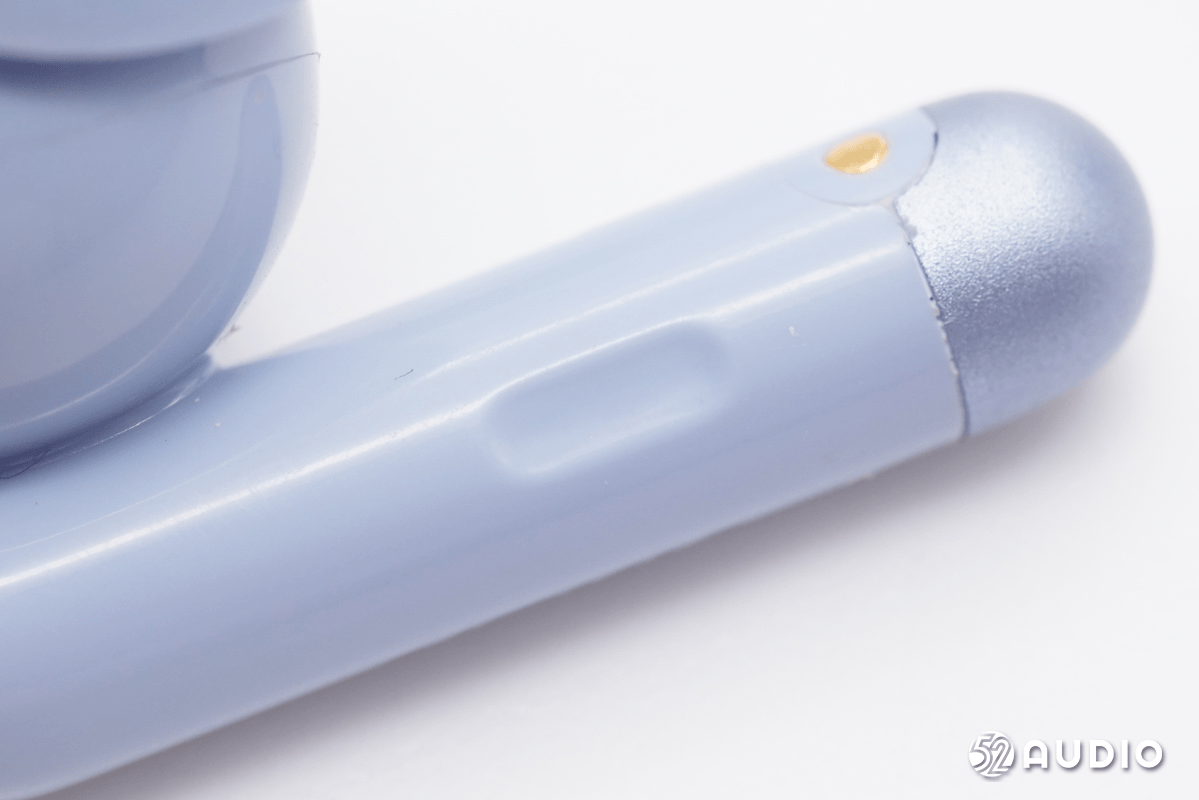

耳机柄侧边是触控区域 ， 采用了触摸控制方案 ， 设置有凹槽 ， 便于盲操作 。

文章图片

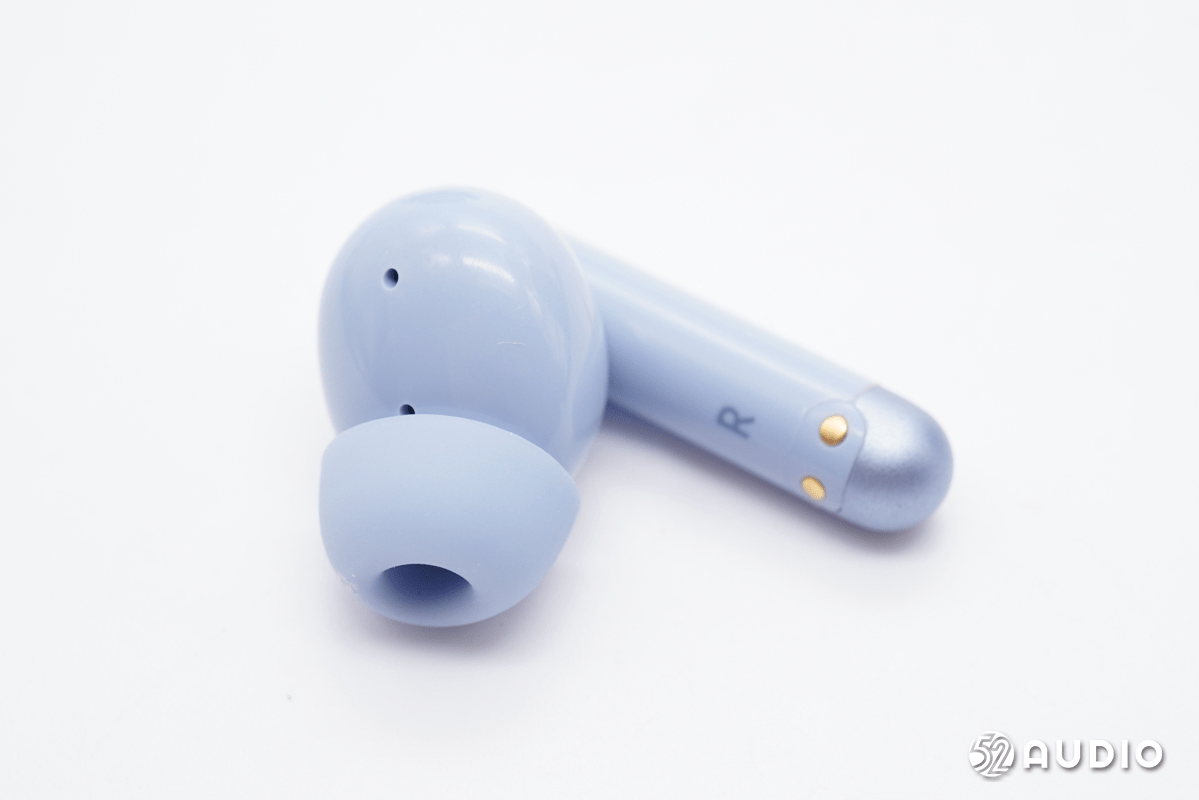

耳机柄内侧印有L/R左右标识 。

文章图片

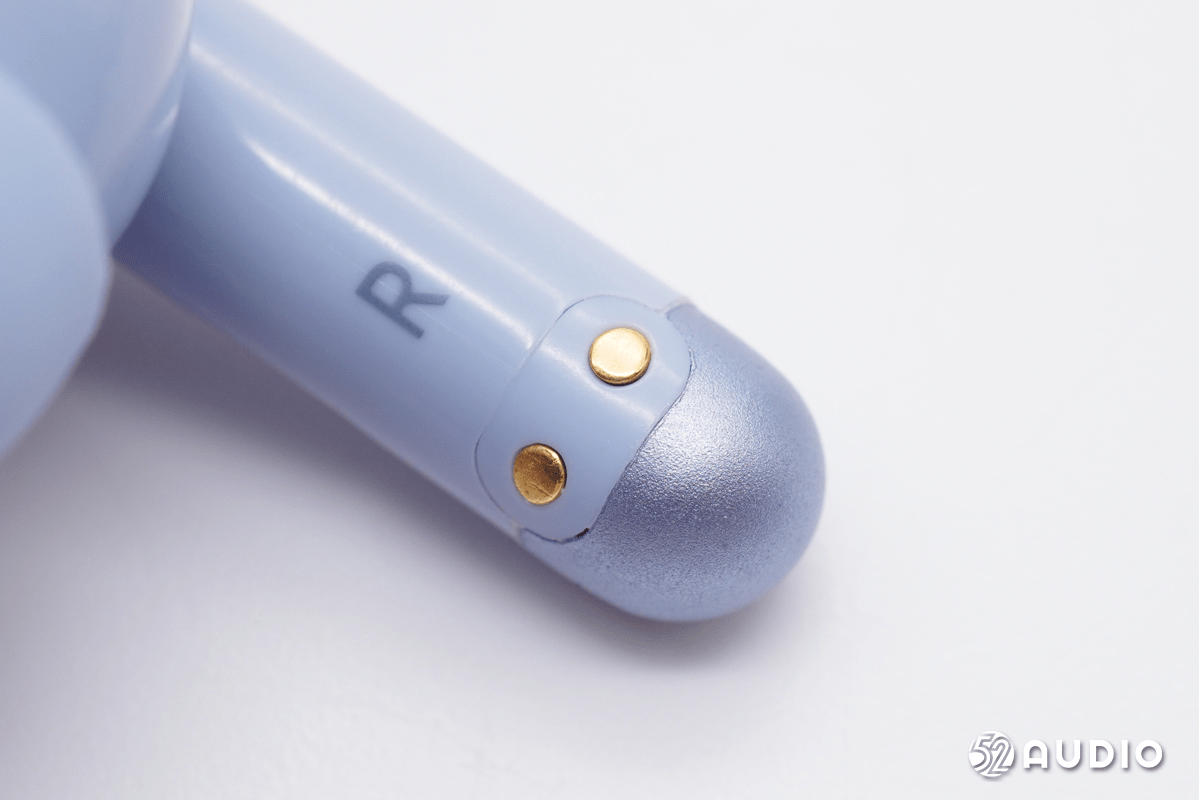

为耳机充电的金属触点特写 。

文章图片

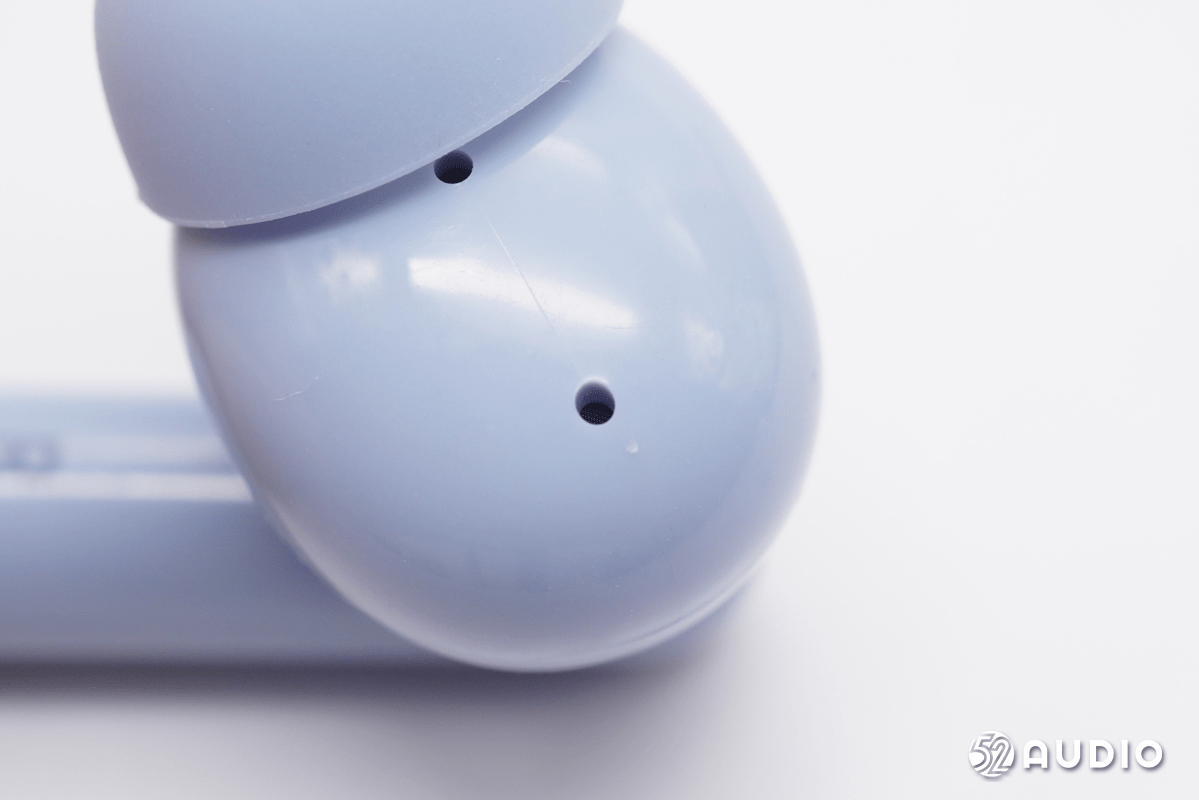

耳机泄压孔特写 ， 保证腔体内空气流通 。

文章图片

耳机调音孔特写 ， 使音腔内空气流通 ， 提升声学性能 。

文章图片

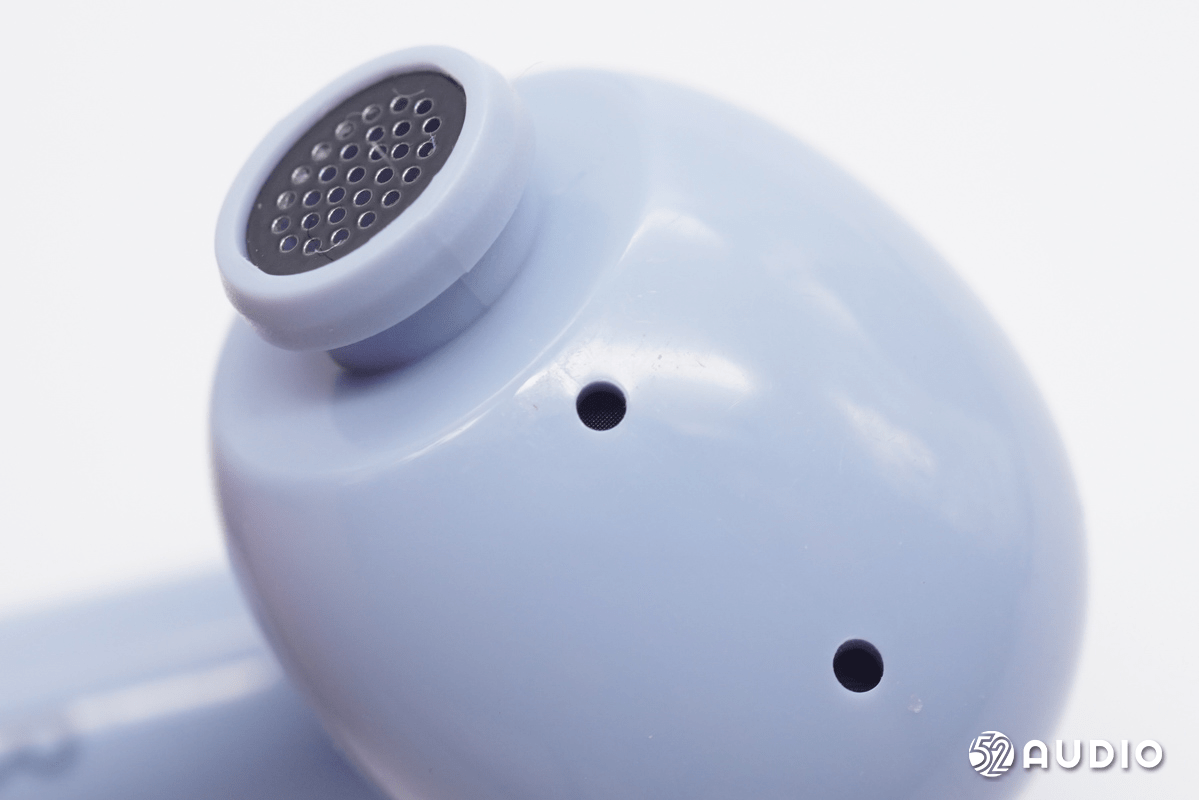

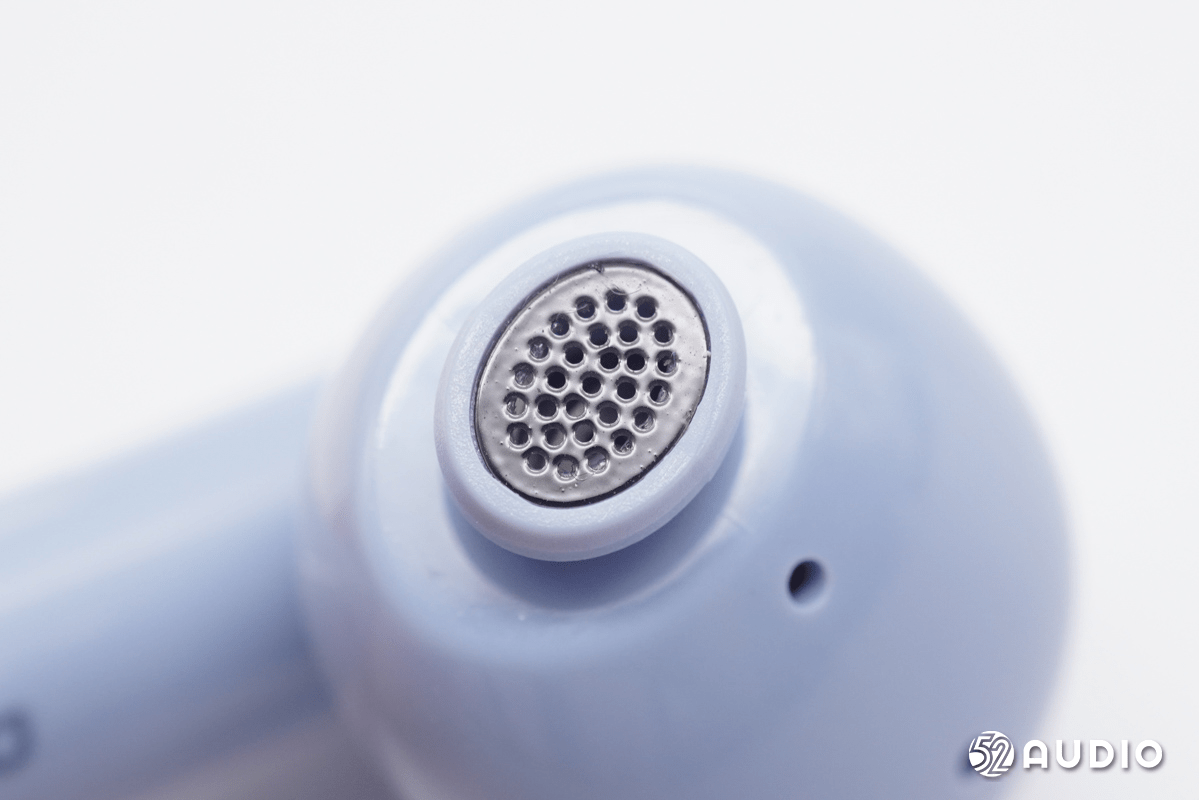

耳机出音嘴特写 ， 采用了金属罩防护 。

文章图片

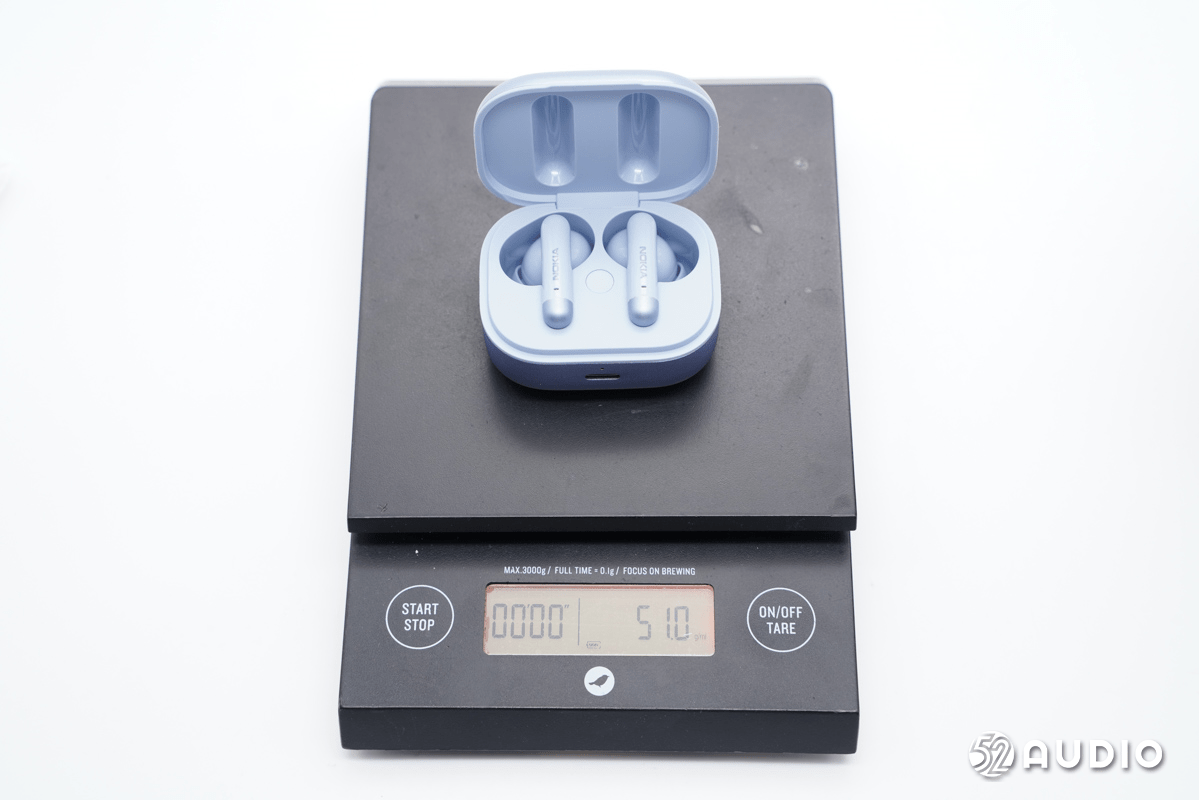

经我爱音频网实测 ， 诺基亚E3511真无线降噪耳机整体重量约为51.0g 。

文章图片

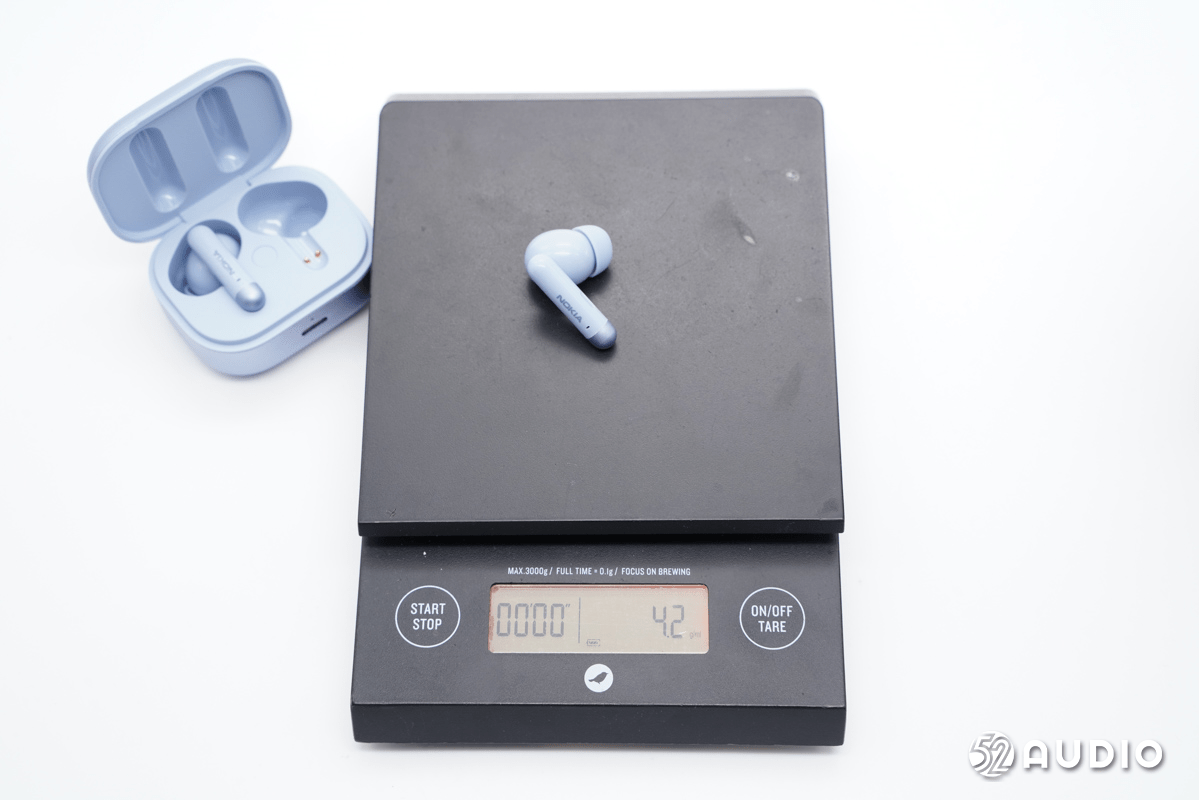

单只耳机重量约为4.2g ， 非常轻盈 。

文章图片

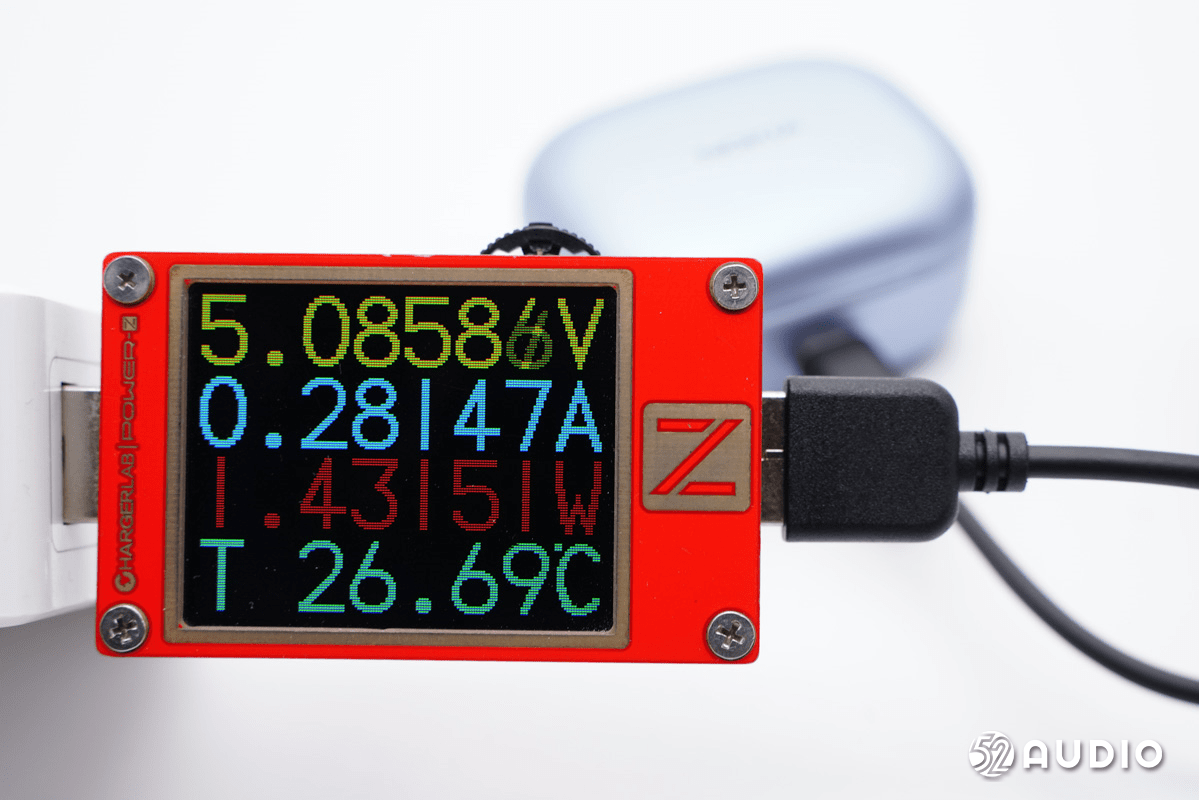

我爱音频网采用ChargerLAB POWER-Z KT002便携式电源测试仪对诺基亚E3511真无线降噪耳机进行有线充电测试 ， 输入功率约为1.43W 。
二、诺基亚E3511真无线耳机拆解
从开箱我们详细了解了这款产品独具特色的外观设计 ， 下面进入拆解部分 ， 看看内部结构配置信息~
充电盒拆解

文章图片

充电盒外壳采用了卡扣固定 ， 轻松撬开外壳 。

文章图片

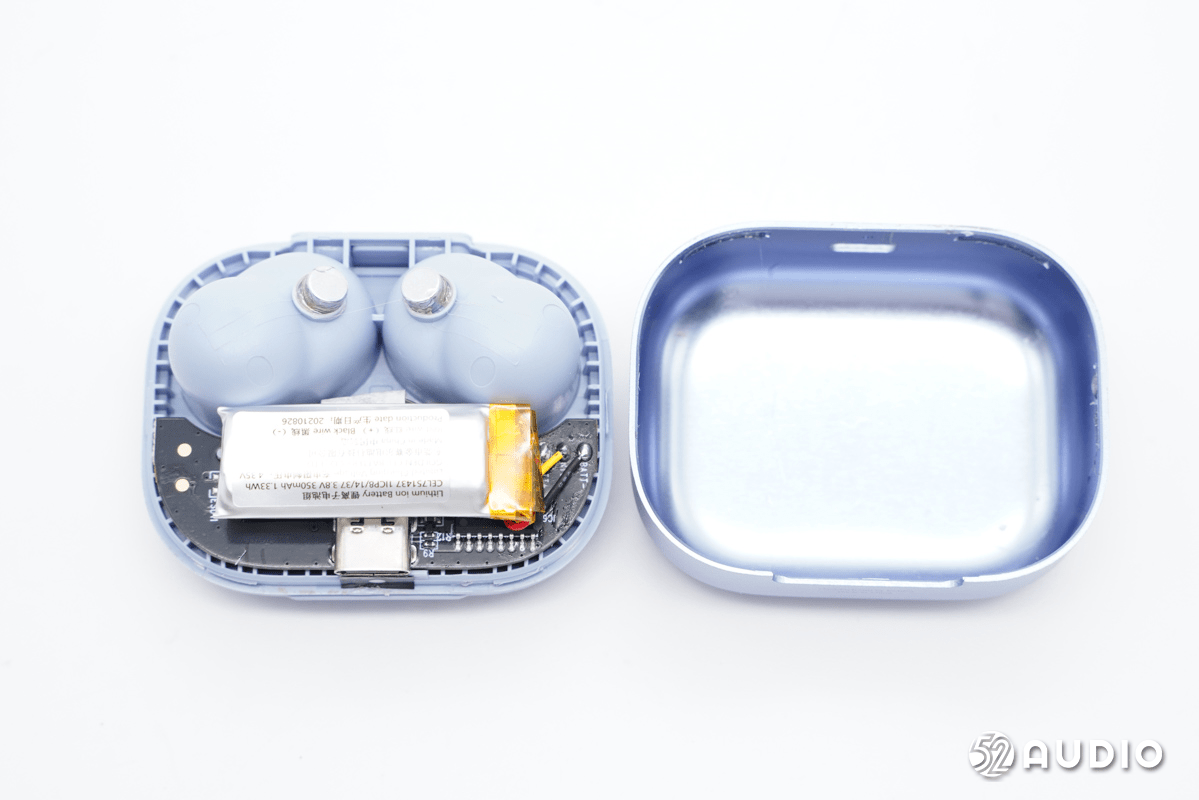

座舱底部结构一览 ， 主板通过螺丝固定 。

文章图片

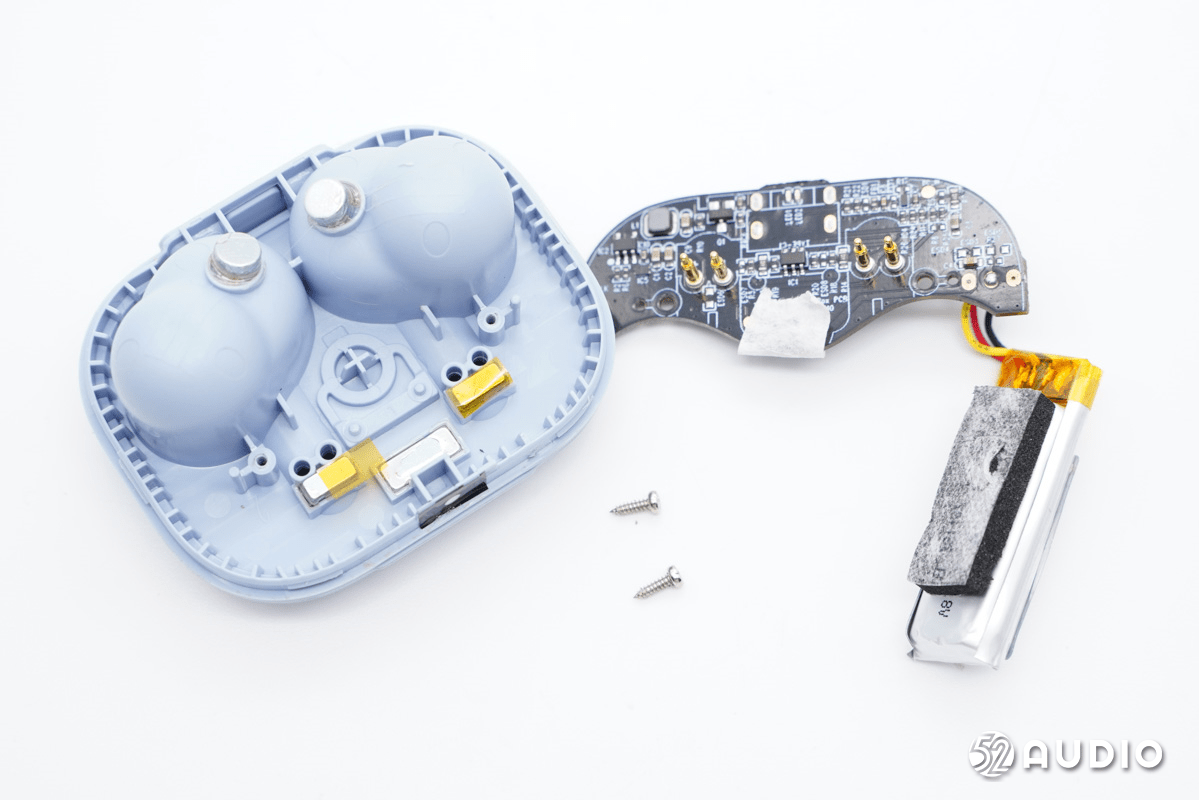

卸掉螺丝 ， 取掉主板 。

文章图片

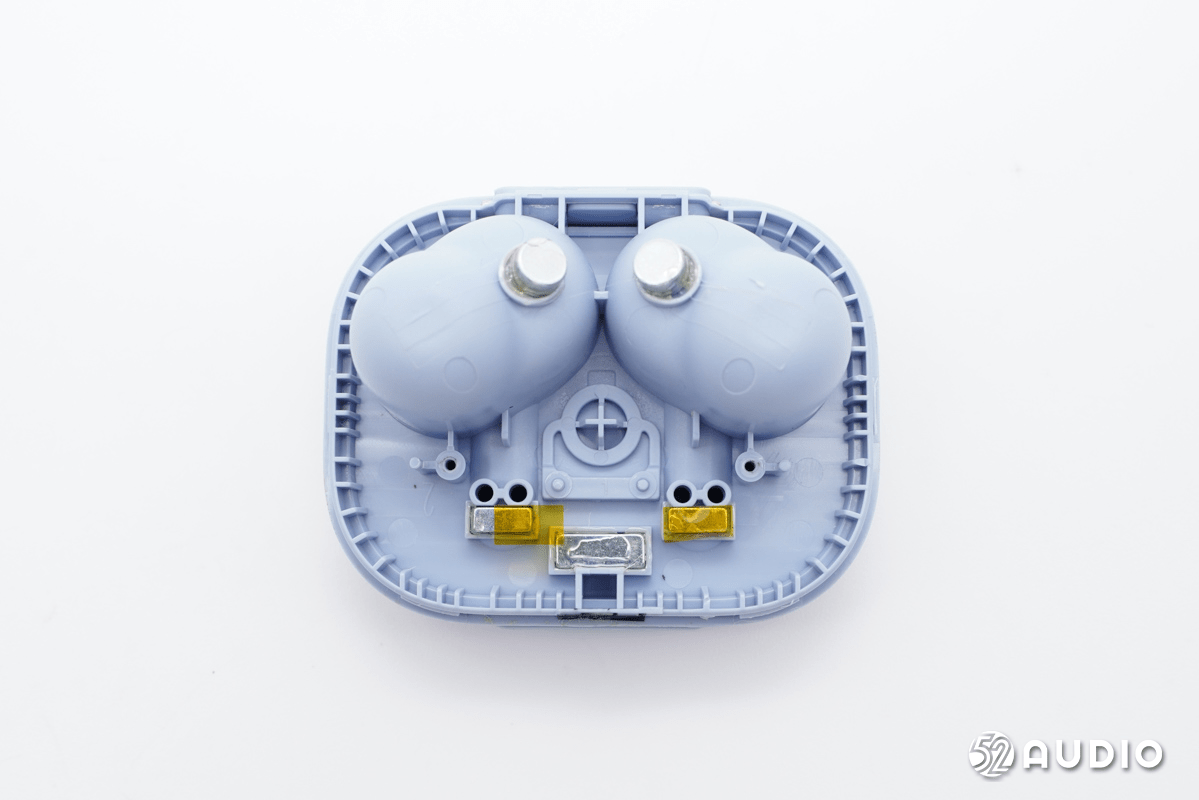

座舱底部结构一览 ， 设置有多颗磁铁用于吸附充电盒盖和耳机 。

文章图片

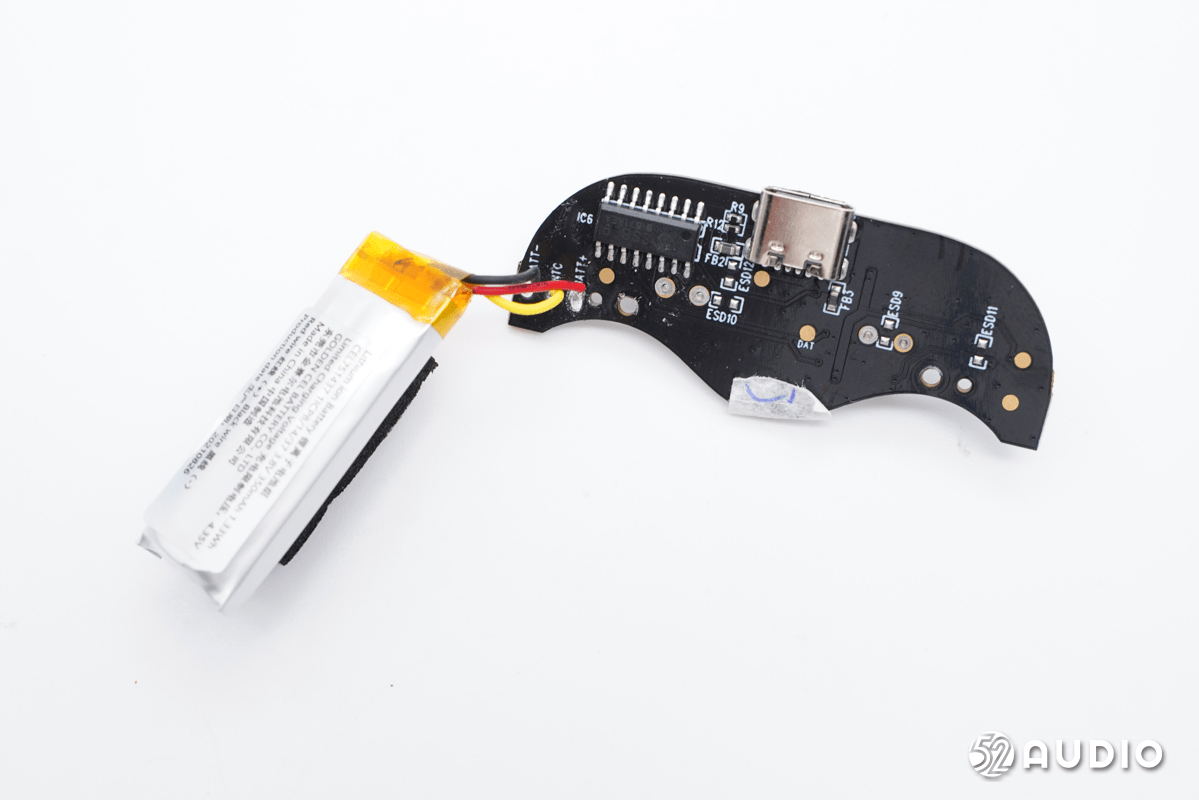

充电盒内主要组件一览 ， 包括主板和电池单元 。

文章图片

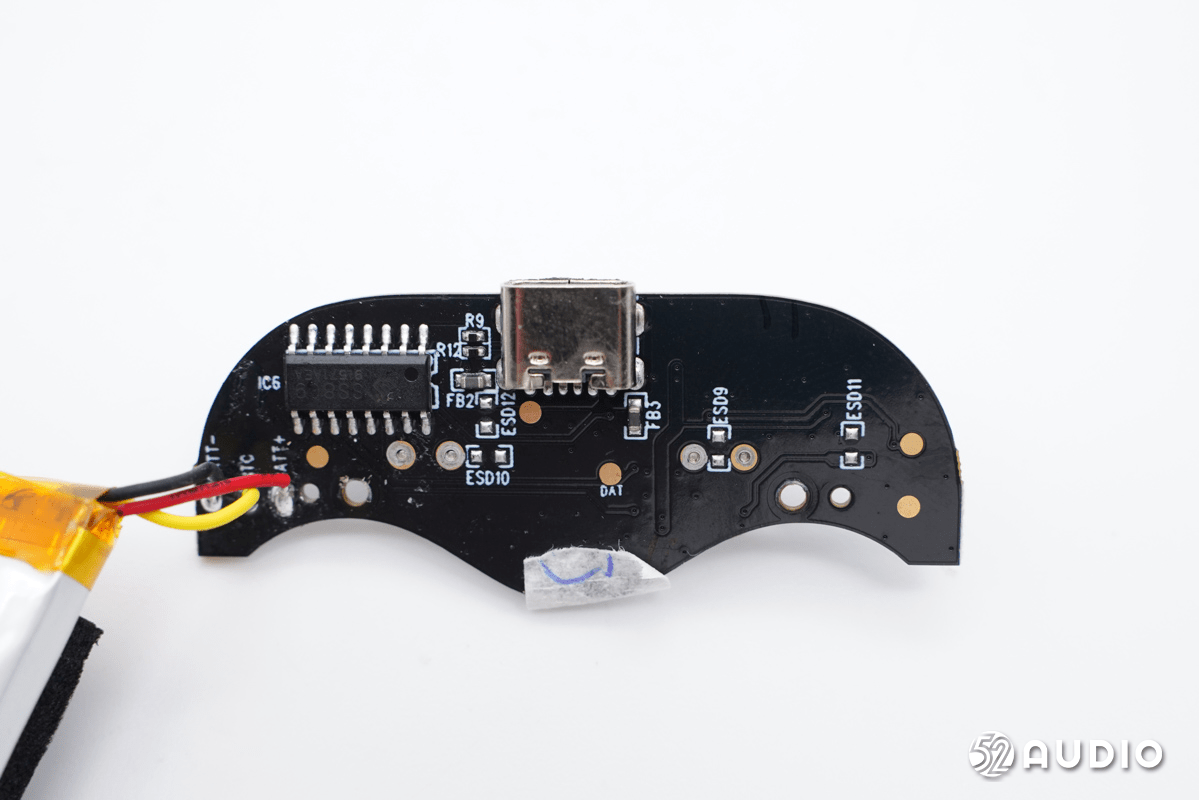

主板一侧电路一览 。

文章图片

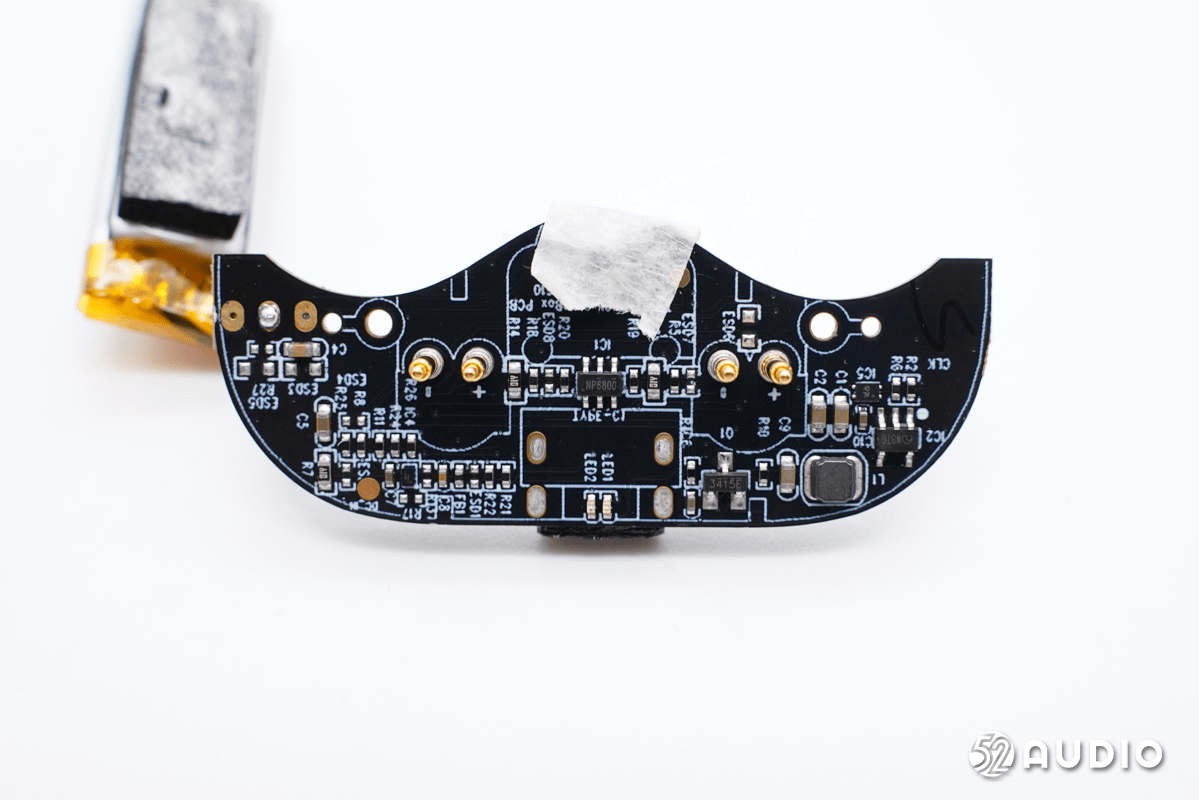

主板另外一侧电路一览 。

文章图片

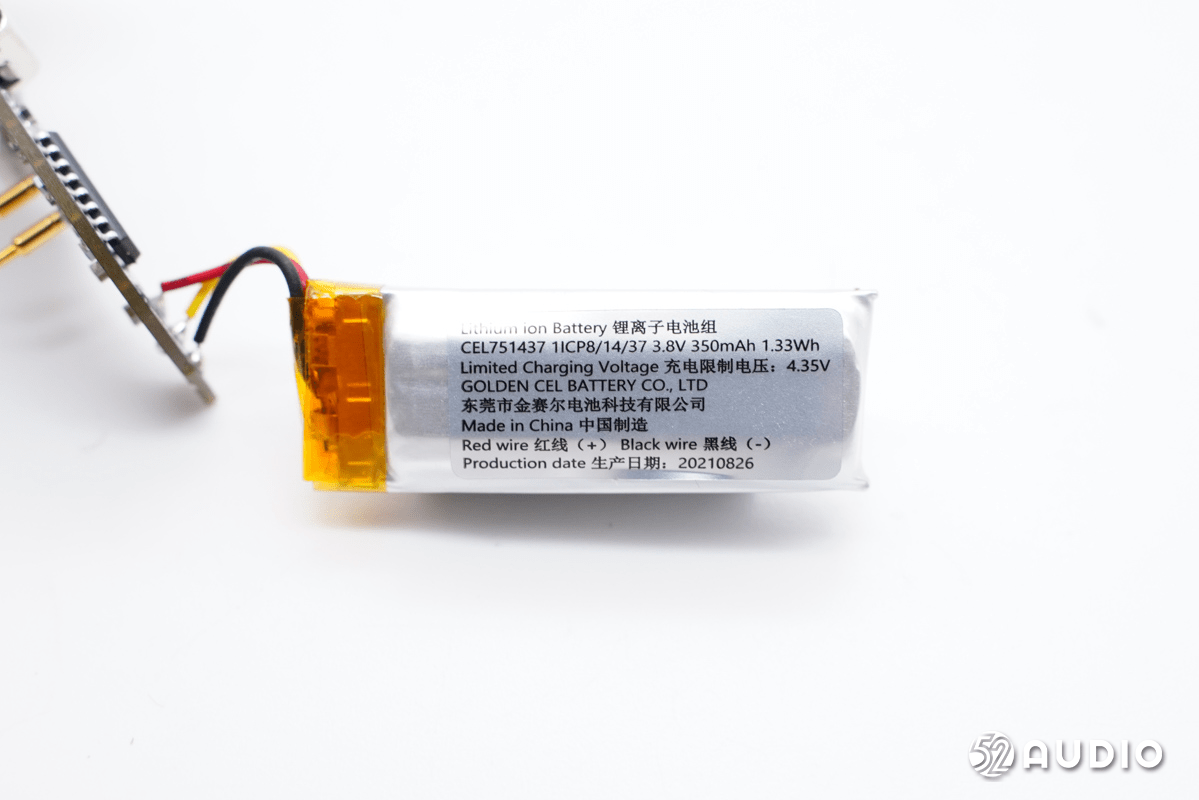

锂离子电池组型号：CEL751437 ， 额定电压：3.8V ， 充电限制电压：4.35V ， 额定容量：350mAh/1.33Wh ， 来自东莞市金赛尔电池科技有限公司 。

文章图片

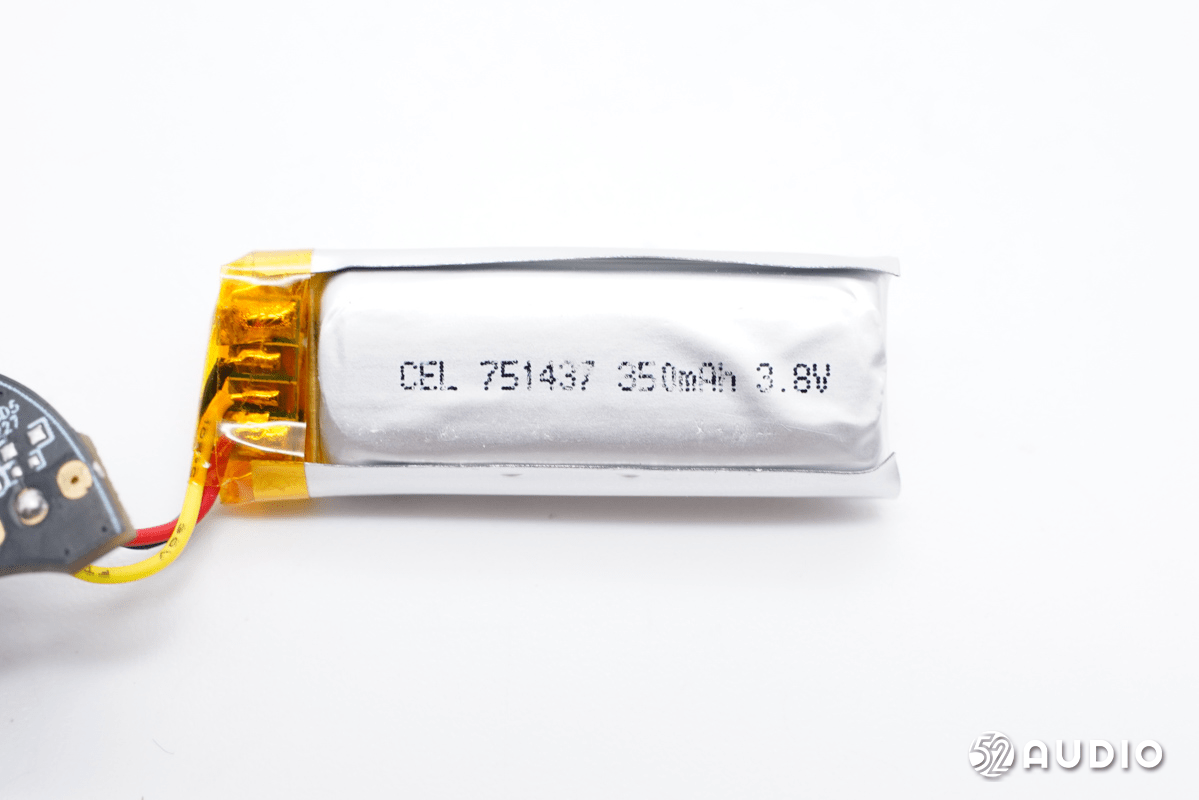

电芯上丝印信息与外部标签一致 。

文章图片

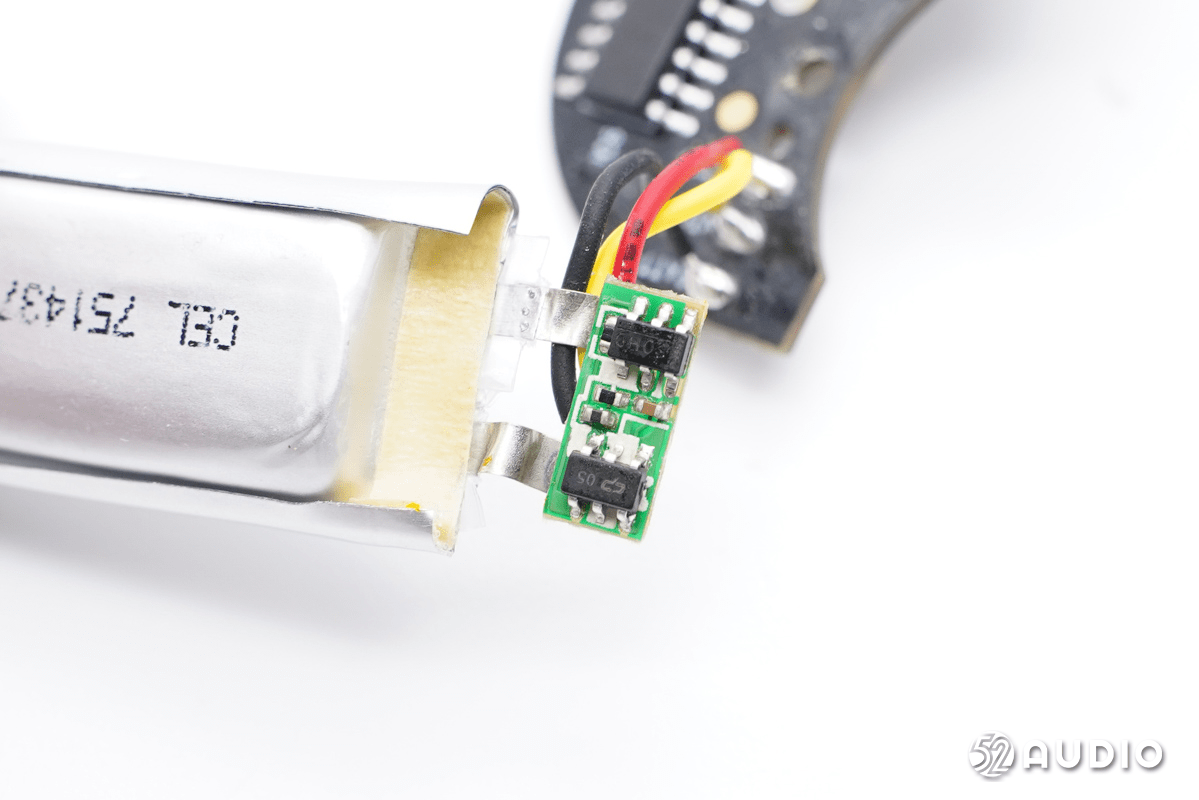

电池配备有电路保护板和保护IC ， 保护板通过三根导线连接到主板 ， 两根连接正负极 ， 一根用于热敏电阻 。
