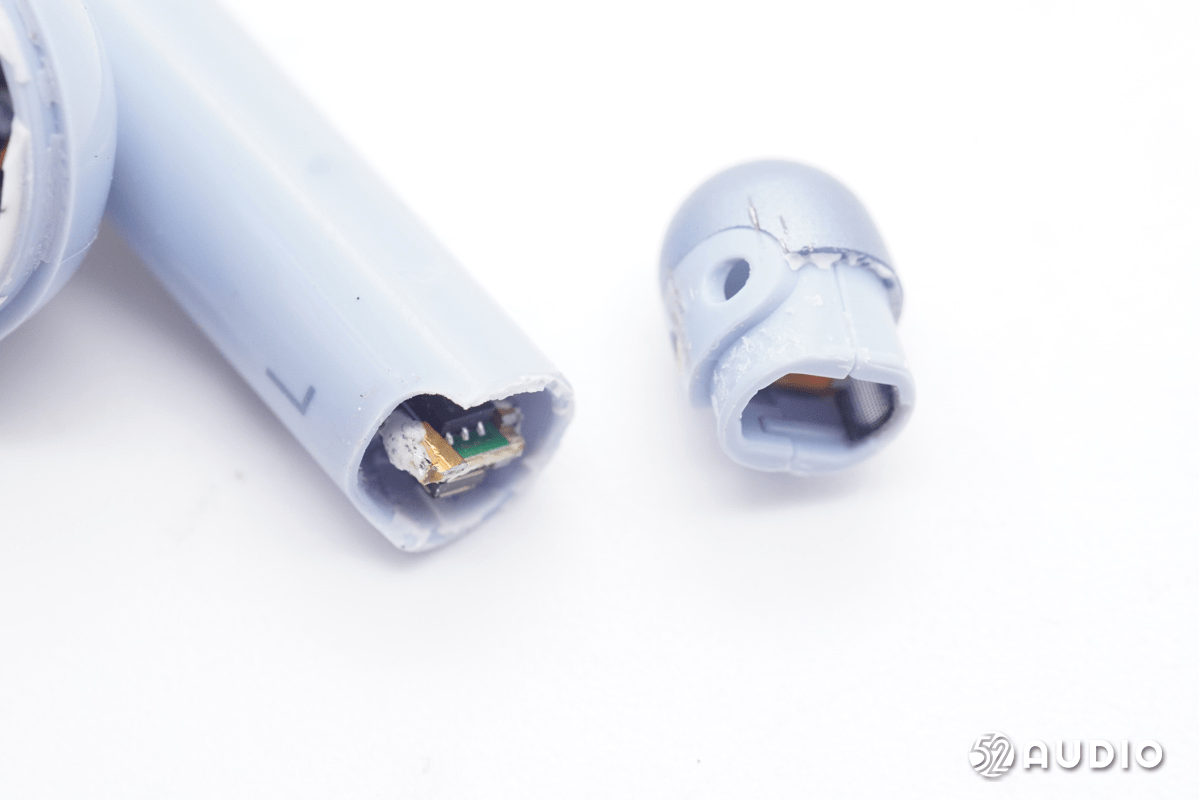

取掉耳机柄底部尾塞 。

文章图片

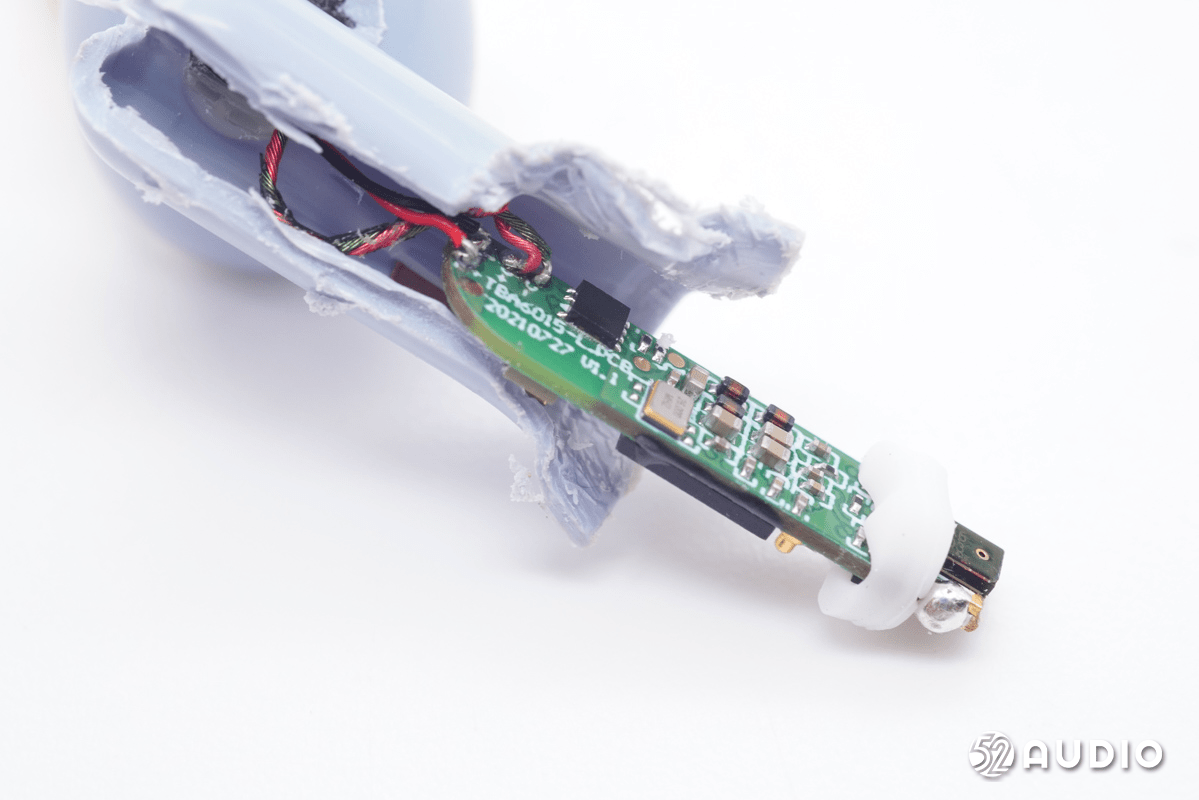

切割开外壳取出主板 。

文章图片

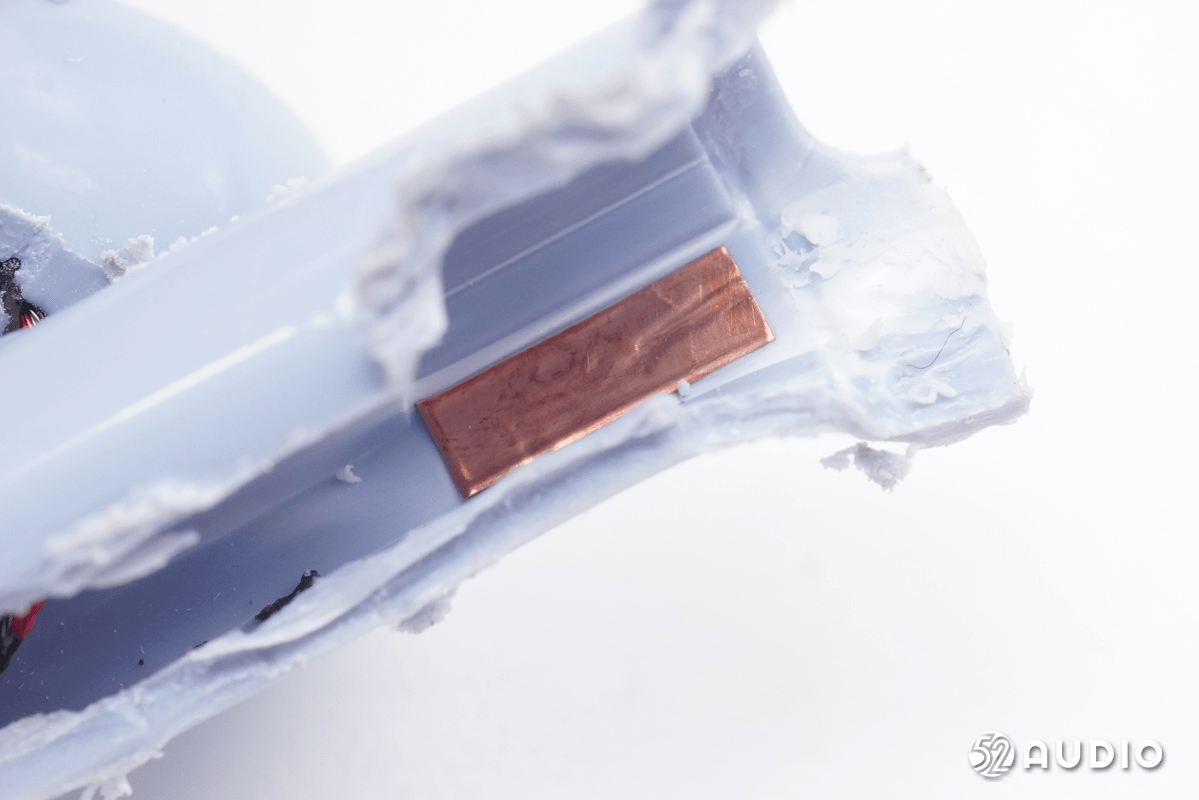

外壳内侧腔体壁上电容式触摸检测贴片 。

文章图片

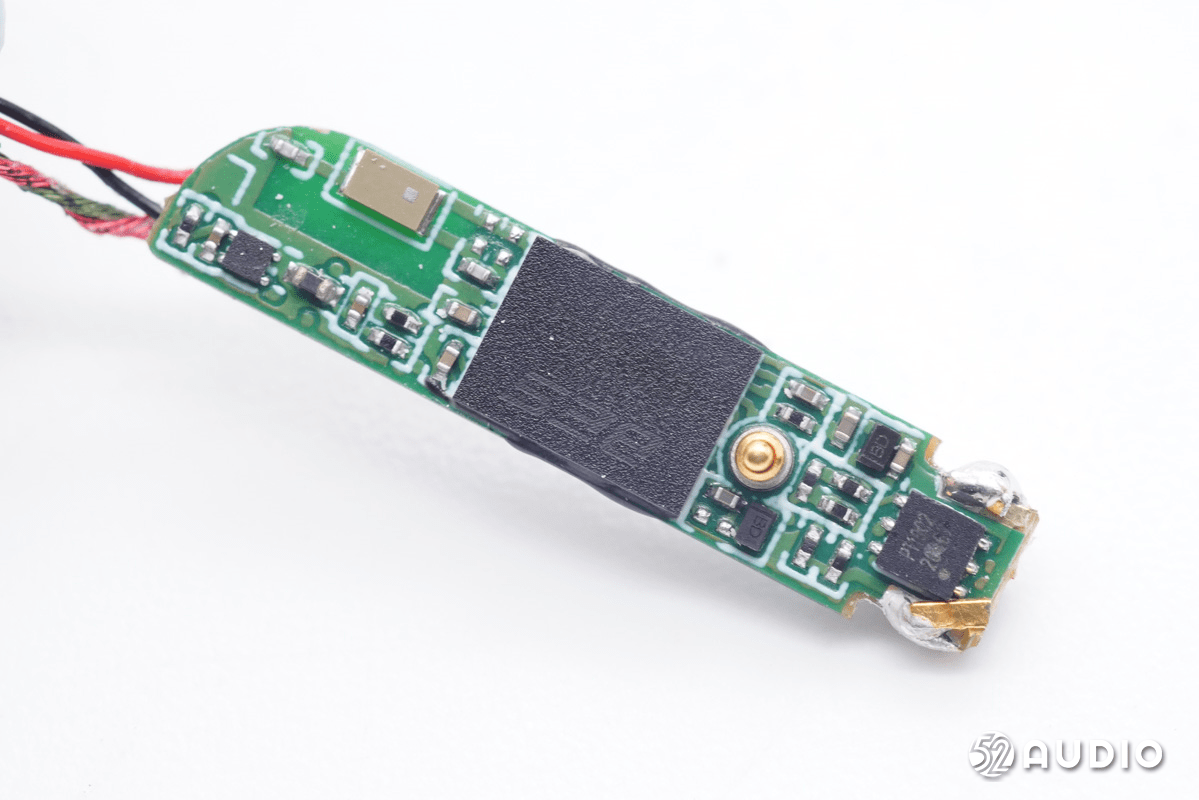

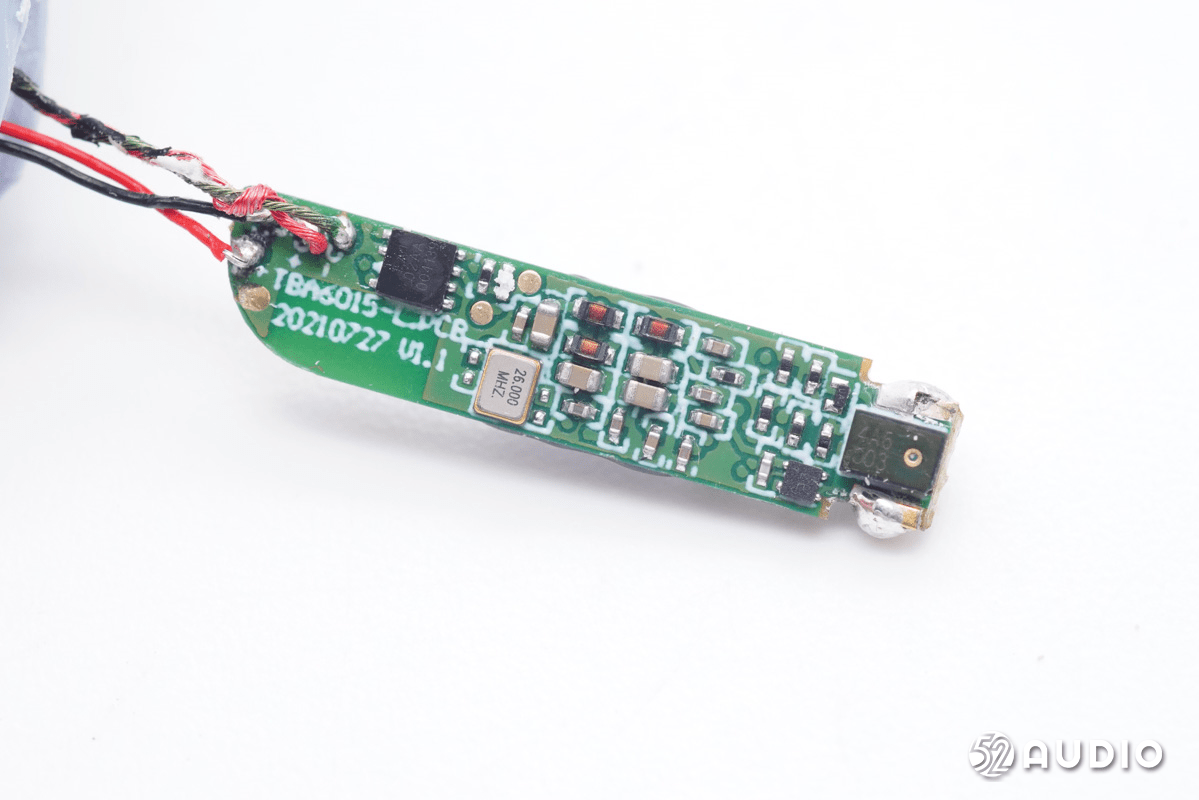

主板正面电路一览 。

文章图片

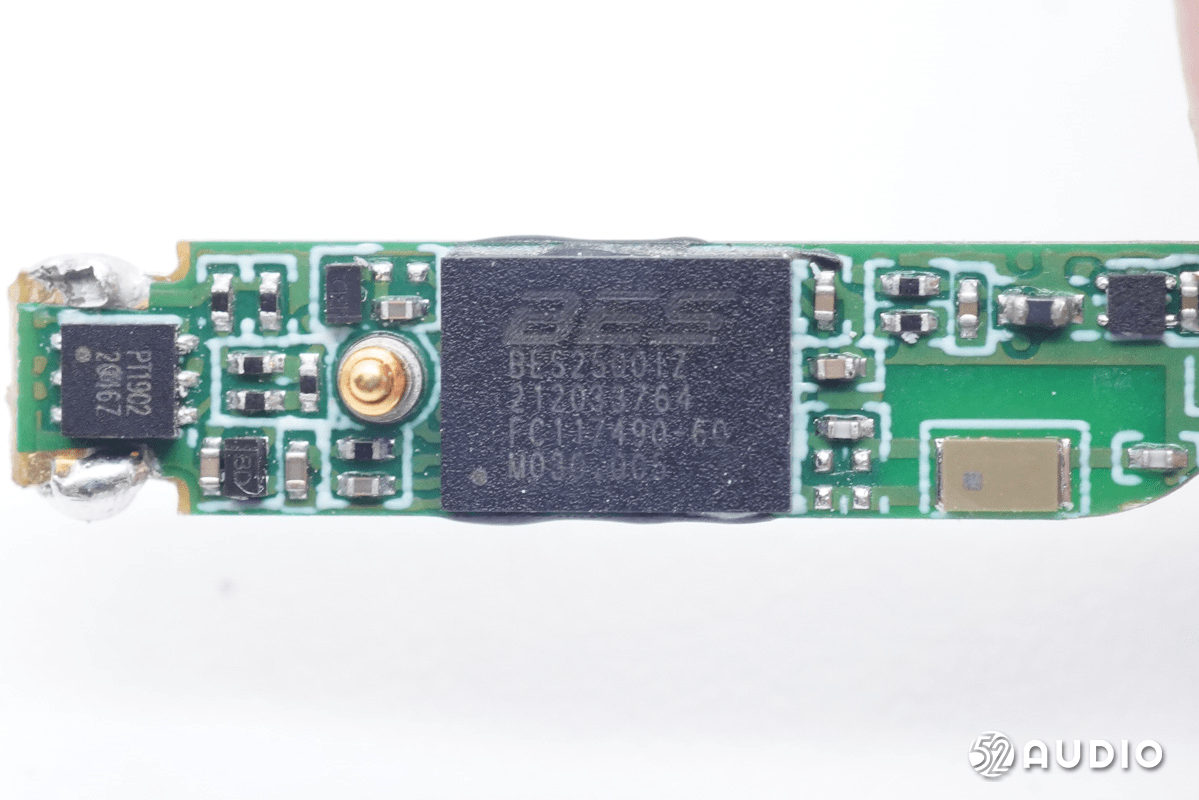

主板背面电路一览 。

文章图片

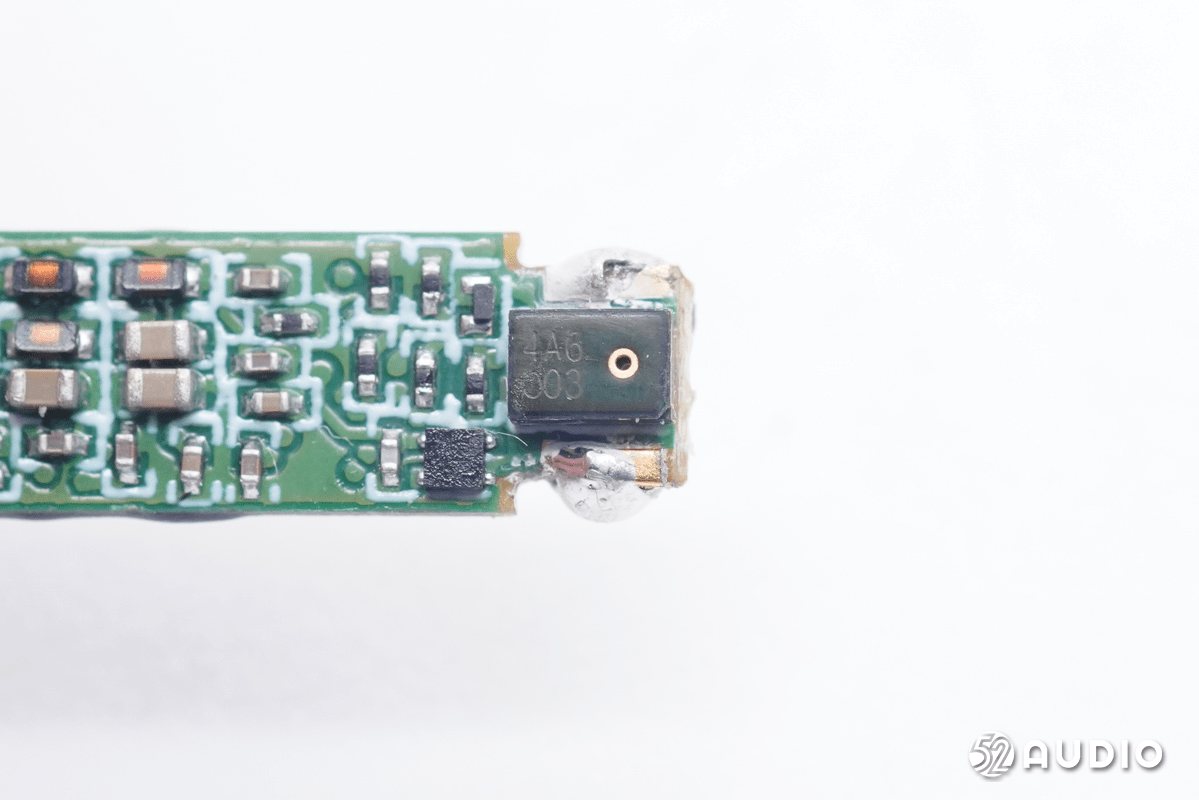

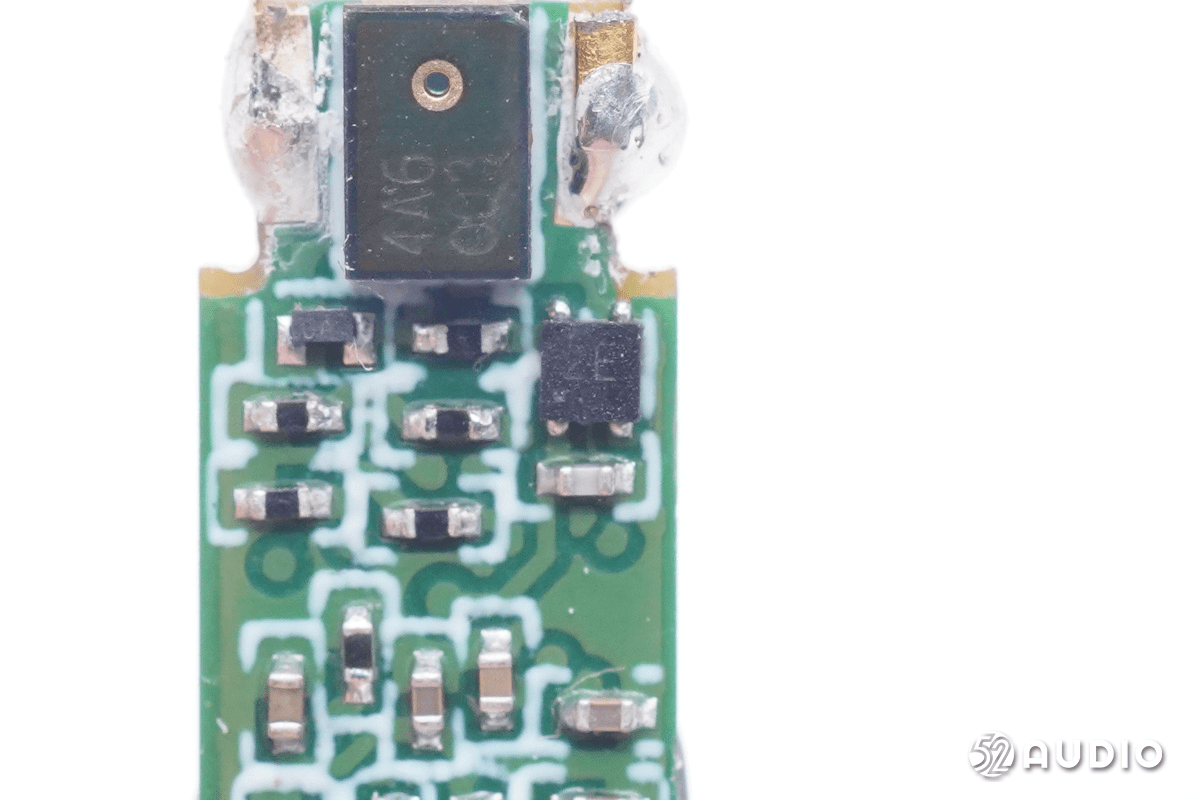

MEMS麦克风特写 ， 用于语音通话和主动降噪功能拾音 。

文章图片

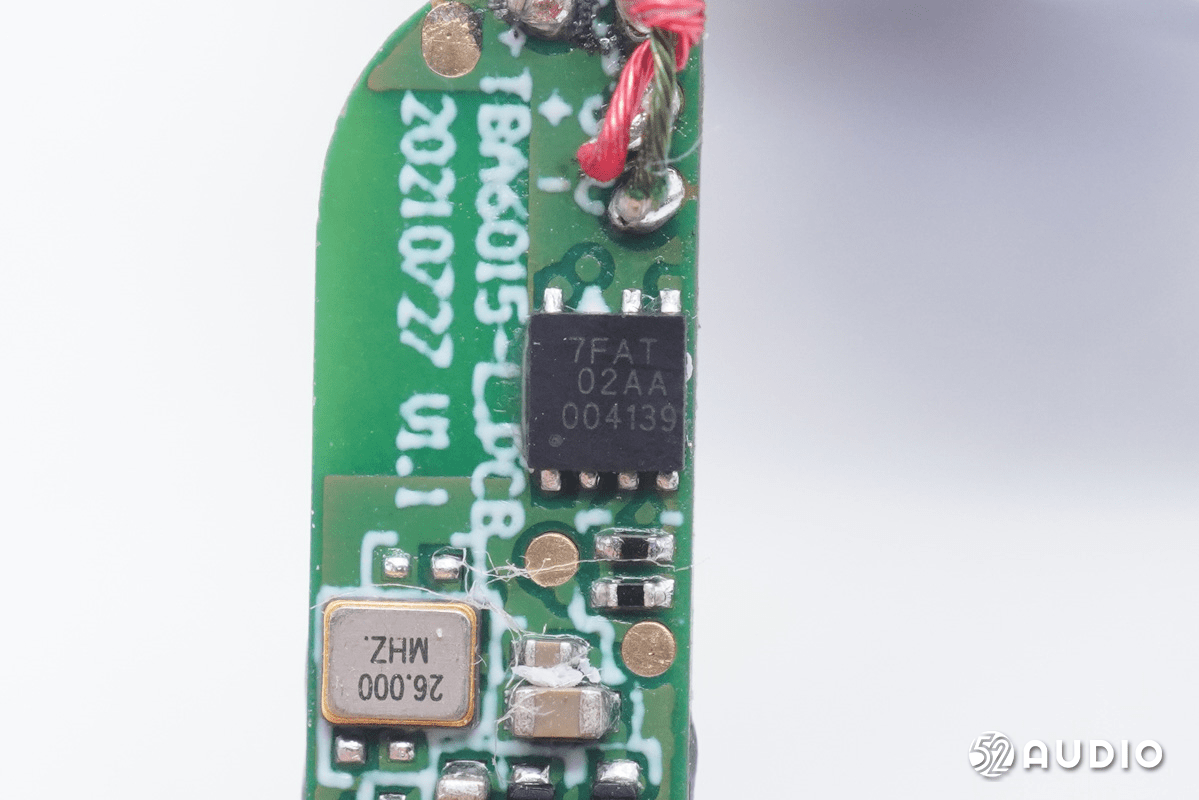

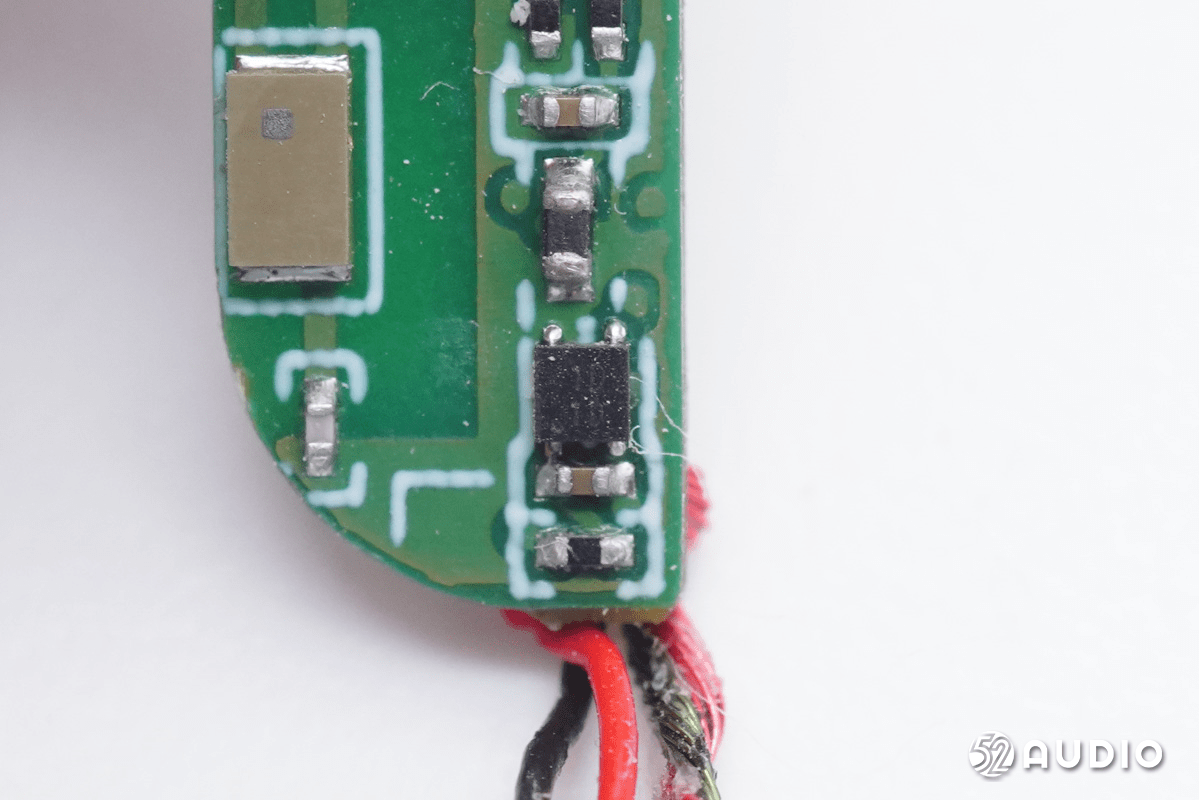

丝印7FAT 02AA的IC 。

文章图片

丝印2E的IC 。

文章图片

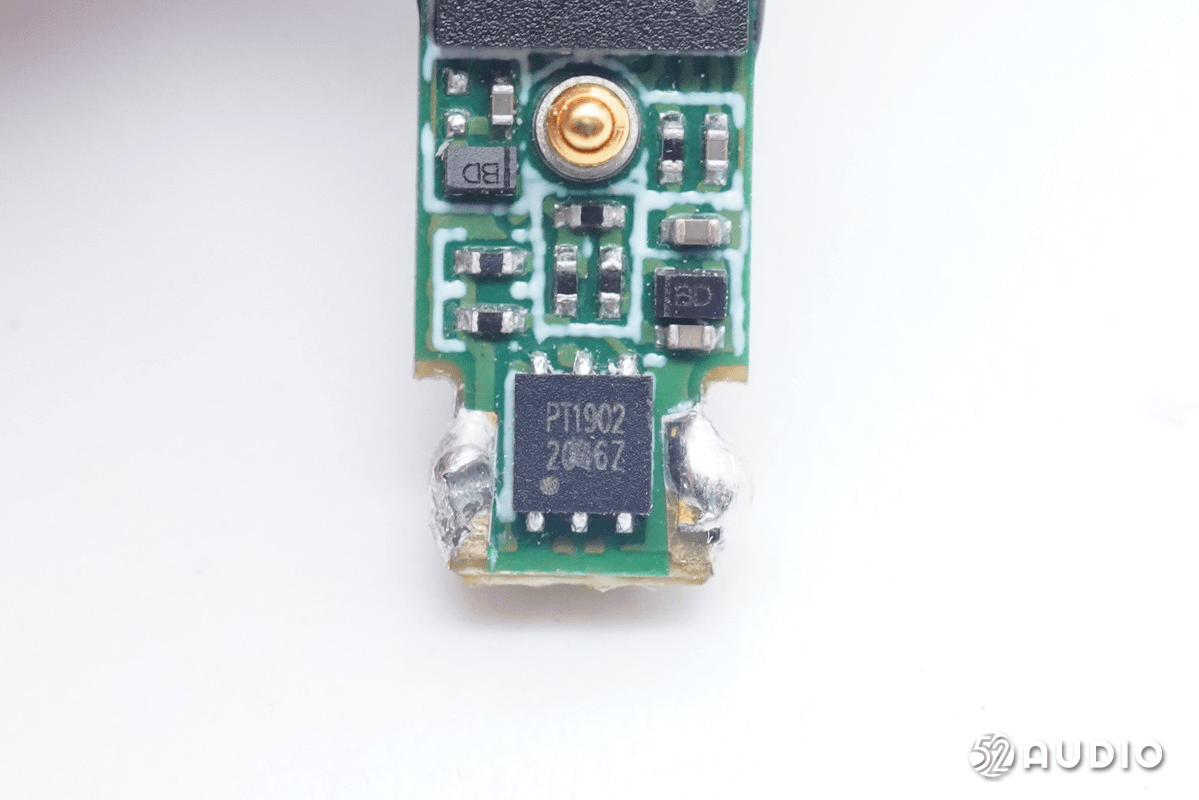

丝印PT1902的IC 。

文章图片

连接触摸检测贴片的pogo pin连接器 。

文章图片

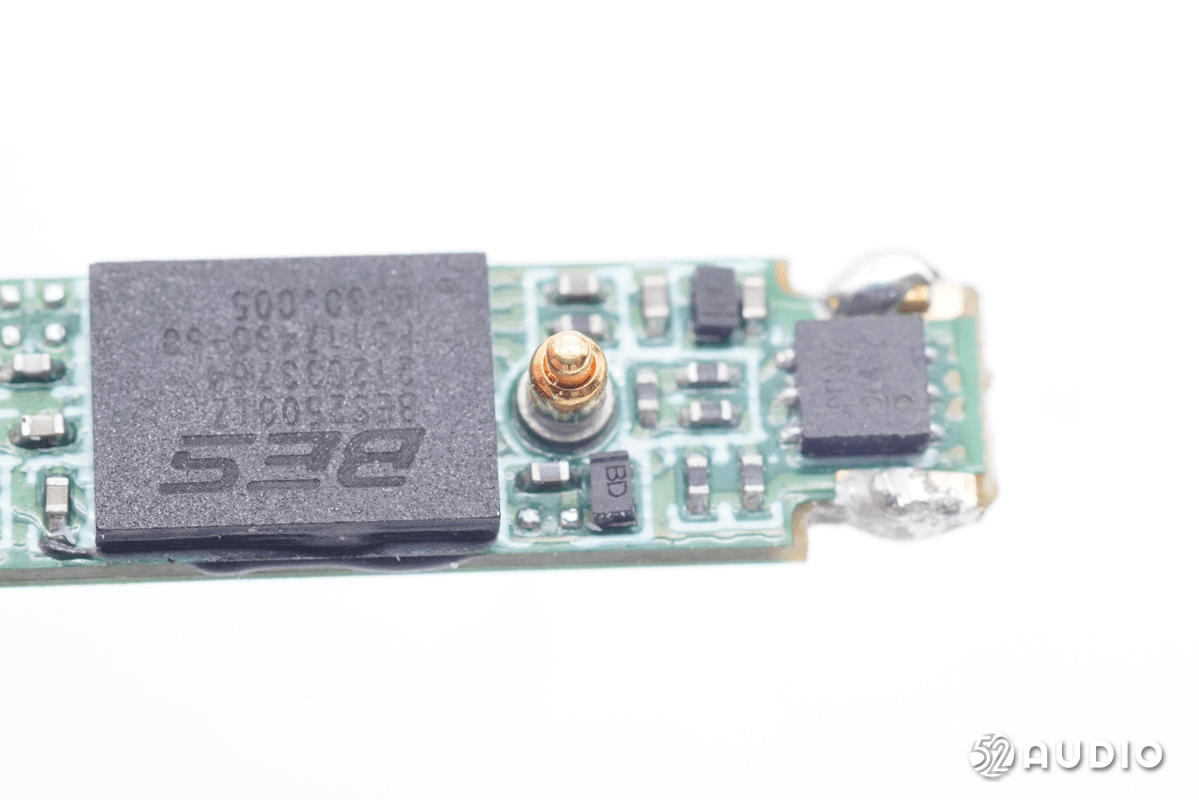

BES恒玄BES2500系列蓝牙音频SoC ， 是恒玄新一代蓝牙音频SoC ， 均支持蓝牙5.2 ， 不同后缀配置和功能不相同 。 恒玄BES2500IUC/IU/IZ系列 ， 支持蓝牙5.2 ， 超低底噪 ， 512K SRAM, 2M/4M FLASH ， 为高性价比方案 。
据我爱音频网拆解了解到 ， 目前荣耀、OPPO等品牌旗下多款产品已采用了BES2500系列 ， 三星、小米、OPPO、JBL、万魔、荣耀、百度、一加、传音等品牌的真无线耳机大量采用了恒玄的方案 。

文章图片

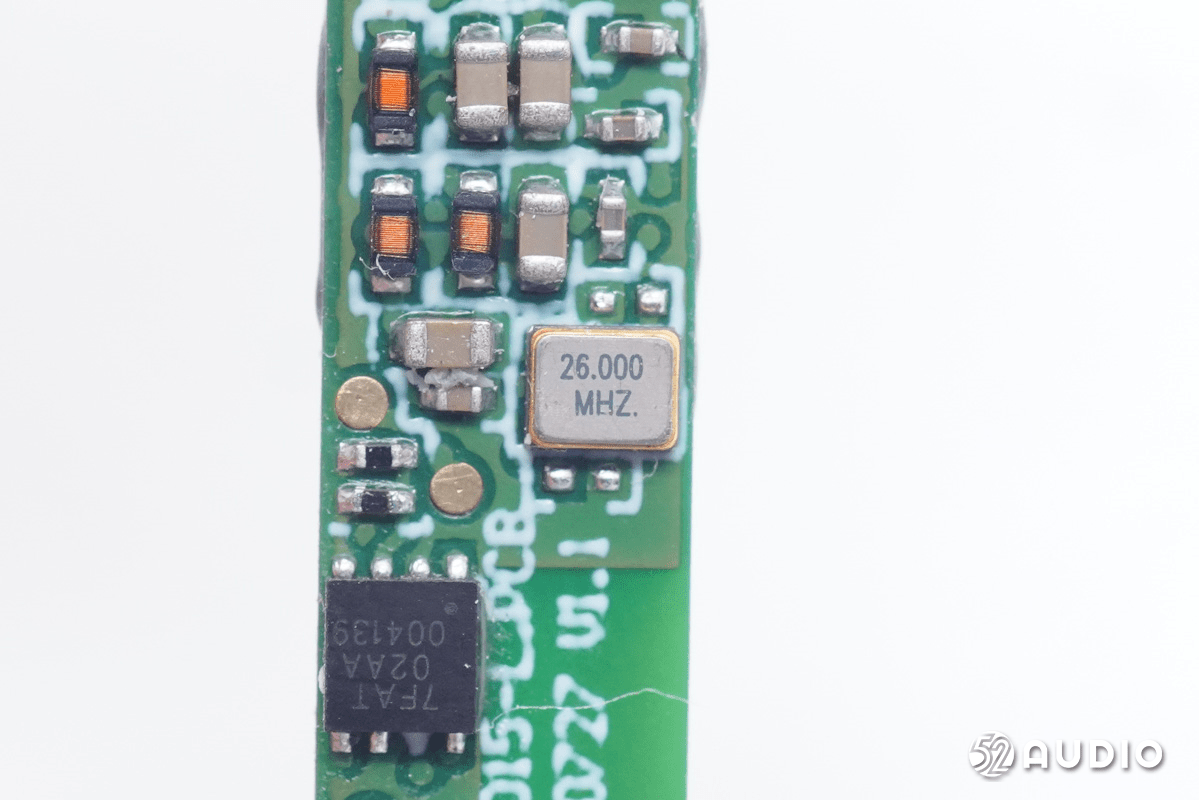

26.000MHZ晶振特写 ， 为蓝牙芯片提供时钟 。

文章图片

陶瓷蓝牙天线特写 ， 用于蓝牙信号传输 。

文章图片

丝印1D 1D的锂电保护IC 。

文章图片

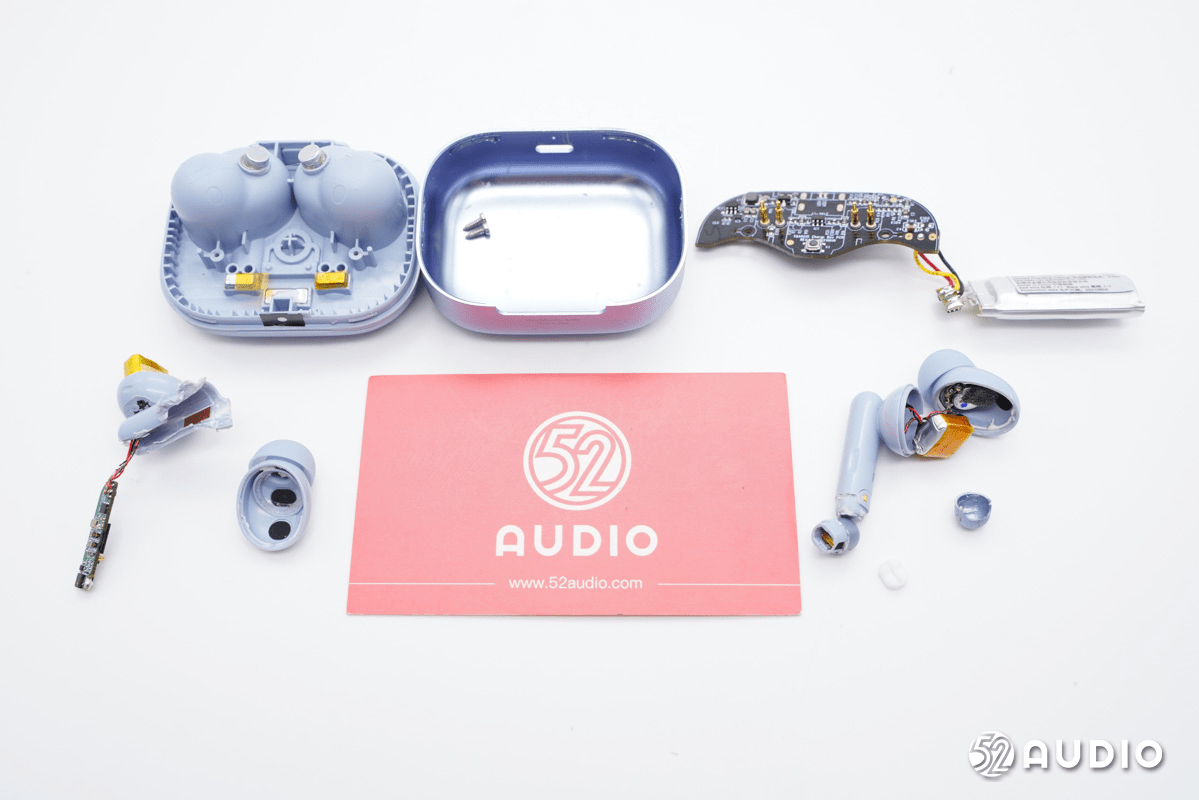

NOKIA诺基亚E3511真无线耳机拆解全家福 。
三、我爱音频网总结
NOKIA诺基亚E3511真无线降噪耳机在外观设计上 ， 充电盒金属机身 ， 以及喷砂、阳极上色、镭雕等不同工艺处理 ， 为其带来了独具特色的质感表现 。 柄状的入耳式耳机体积小巧轻盈 ， 人体工学设计 ， 提供舒适的佩戴体验 。 还采用了独特的侧边式触控方案 ， 使用避免了耳机背部方案的敲击不适感 。
内部结构配置方面 ， 充电盒采用了Type-C接口输入电源 ， 内置金赛尔350mAh锂离子电池 ， 由内置线性充电单元的昇生微SS809单片机为其充电 ， 还支持充电盒跟耳机的双向通信功能；集成的MCU微处理器和嵌入式闪存 ， 可以更容易地升级其固件 ， 便于工程师加入个性化的定制功能 。
【采用恒玄BES2500系列主控方案，NOKIA诺基亚E3511真无线降噪耳机拆解报告】耳机部分采用了10mm动圈单元 ， 45mAh锂离子软包电池 ， 分别通过导线连接到主板 。 主板上 ， 主控芯片为恒玄BES2500系列蓝牙音频SoC ， 支持蓝牙5.2 ， 拥有超低底噪 ， 512K SRAM, 2M/4M FLASH；单颗MEMS麦克风 ， 用于语音通话和主动降噪拾音 。
