超声波检测身高原理
利用超声波传感器声音发射、反射原理，将传感器安装在设备的最高点，用于垂直向下探测，当人站到身高体重秤上，超声波开始发送指令对被测试人头顶进行探测，检测结束后传感器会得到被测试人头顶到传感器的直线距离，通过已固定好的设备总高度减去传感器测试到的距离，得到被测试人的身高值。
应用领域
健康检测一体机：医院、社区体检、政务中心、社区体检、学校等进行身高检测
智能身高检测仪：美容健身会所、商场、药店、步行街等进行商场引流，商业推广等
婴儿秤：妇幼保健院、医院等进行婴儿身高检测
电应普H01模块应用于超声波测身高

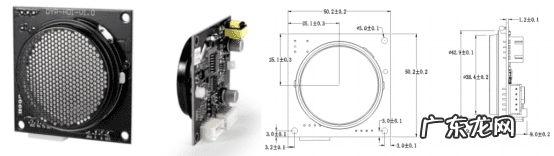

一、实物尺寸：

文章插图

二、输出接口说明（图二）
1、UART/PWM端口采用XH2.54-5PIN座子；线序从左到右依次为GND（电源负极）、OUT（预留口，不接）、TX（输出端）、RX（控制端）、VCC（电源正极）
2、RS485端口采用XH2.54-4PIN座子；线序从左到右依次为GND（电源负极）、 B（DATA-引脚）、A（DATA+引脚）、VCC（电源正极）
三、输出端口区分
H01产品存在三种输出方式，可通过焊接PCBA上不同器件实现产品不同输出（图一）
输出方式
电阻：10K（0603封装）
RS485芯片
UART输出
有
无
PWM输出
无
无
RS485输出
有
有
【身高测量仪身高预测机器】输出方式
电阻：10K（0603封装）
RS485芯片
UART输出
有
无
PWM输出
无
无
RS485输出
有
有

文章插图

四、测量范围
传感器可以测量到8m 远的被测物体，但是由于各被测物的反射程度不同以及表面并不都是平整的，所以对于不同的被测物，H01表现的测量距离和精度会有一些差异。下表是一些典型被测物的测量距离和精度，仅供参考。
被测试物
测量范围
精准度
平面纸板（50*60cm）
10-800cm
±5mm范围
圆形PVC管（φ7.5cm）
10-500cm
±5mm范围
成年人头部（正对头顶）
10-200cm
±5mm范围
被测试物
测量范围
精准度
平面纸板（50*60cm）
10-800cm
±5mm范围
圆形PVC管（φ7.5cm）
10-500cm
±5mm范围
成年人头部（正对头顶）
10-200cm
±5mm范围
五、串口使用

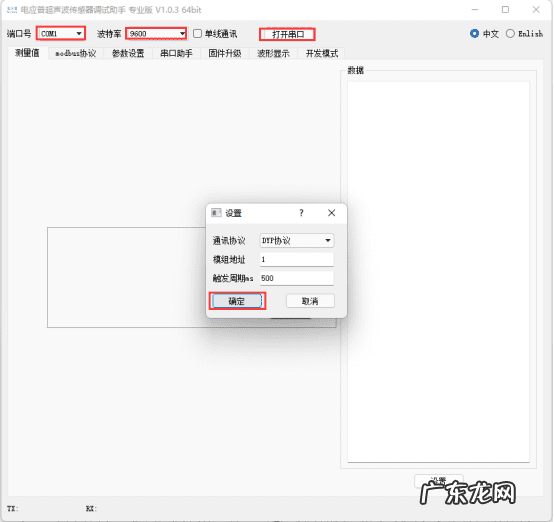

产品UART输出/RS485输出可通过USB转TTL/RS485线连接到电脑，使用电应普串口工具读取数据，串口工具设置如图：
选择对应端口，波特率选9600，通讯协议选DYP协议，然后打开串口。

文章插图

六、产品安装
单体传感器安装：传感器探头面与结构面呈平行（应用于身高测量仪上）；

文章插图

文章插图

传感器并列安装：3pcs传感器中心间距15cm呈三角形分布安装（应用于健康屋上）；

文章插图

产品不规范安装：探头内凹进结构内部/探头外部形成封闭结构（影响信号传输）
