光伏组件隐裂试验是否必须检查光伏组件隐裂试验是必须检查。根据查询相关公开信息，电池片的核心部分是半导体PN结，在没有其它激励(例如光照、电压、温度)的条件下，其内部处于一个动态平衡状态，电子和空穴的数量相对保持稳定，如果施加电压，半导体中的内部电场将被削弱，N区的电子将会被推向P区，与P区的空穴复合(也可理解为P区的空穴被推向N区，与N区的电子复合)，复合之后以光的形式辅射出去，即电致发光，当被施加正向偏压之后，晶体硅电池就会发光，波长1100nm左右，属于红外波段，肉眼观测不到。因此，在进行EL测试时，需利用CCD相机辅助捕捉这些光子，然后通过计算机处理后以图像的形式显示出来。

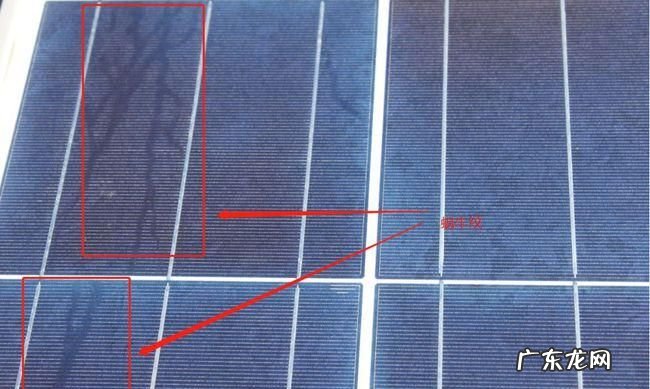

文章插图
光伏组件隐裂检测1、什么是光伏组件隐裂？
隐裂是指电池片（组件）受到较大的机械或热应力时，可能在电池单元产生肉眼不易察觉的隐性裂纹。
根据电池片隐裂的形状，可分为5类：树状裂纹、综合型裂纹、斜裂纹、平行于主栅线、垂直于栅线和贯穿整个电池片的裂纹。
2、隐裂对光伏组件的影响
电池片产生的电流要依靠“表面的主栅线及垂直于主栅线的细栅线”搜集和导出。当隐裂导致细栅线断裂时，细栅线无法将收集的电流输送到主栅线，将会导致电池片部分甚至全部失效。
基于上述原因，我们可以看出对电池片功能影响最大的，是平行于主栅线的隐裂。根据研究结果，50%的失效片来自于平行于主栅线的隐裂。
45°倾斜裂纹的效率损失是平行于主栅线损失的1/4 。
垂直于主栅线的裂纹几乎不影响细栅线，因此造成电池片失效的面积几乎为零。
相比于晶硅电池表面的栅线，薄膜电池表面整体覆盖了一层透明导电膜，所以这也是薄膜组件无隐裂的一个原因。
有研究显示，组件隐裂严重时，会导致组件功率的损失，但是损失的大小并不一定。裂纹对组件电性能的影响小，而裂片对组件功率损失非常大；老化试验，即组件在工作或非工作的情况下，温、湿度变化可能会引起电池片隐裂的加剧；组件中没有隐裂的电池片比隐裂的电池片抗老化能力强。
3、光伏组件隐裂如何检测
EL（Electroluminescence，电致发光）是简单有效的检测隐裂的方法。其检测原理如下。
电池片的核心部分是半导体PN结，在没有其它激励（例如光照、电压、温度）的条件下，其内部处于一个动态平衡状态，电子和空穴的数量相对保持稳定。
如果施加电压，半导体中的内部电场将被削弱，N区的电子将会被推向P区，与P区的空穴复合（也可理解为P区的空穴被推向N区，与N区的电子复合），复合之后以光的形式辅射出去，即电致发光。
当被施加正向偏压之后，晶体硅电池就会发光，波长1100nm左右，属于红外波段，肉眼观测不到。因此，在进行EL测试时，需利用CCD相机辅助捕捉这些光子，然后通过计算机处理后以图像的形式显示出来。
给晶硅组件施加电压后，所激发出的电子和空穴复合的数量越多，其发射出的光子也就越多，所测得的EL图像也就越亮；如果有的区域EL图像比较暗，说明该处产生的电子和空穴数量较少，代表该处存在缺陷；如果有的区域完全是暗的，代表该处没有发生电子和空穴的复合，也或者是所发光被其它障碍所遮挡，无法检测到信号。

文章插图
光伏储能系统方案光伏储能系统调试一般包括以下内容：
光伏组件调试：对光伏组件的电气参数进行测试和校准，检查光伏组件是否能够正常发电；
逆变器调试：逆变器是将光伏发电的直流电转换为可用于家庭或工业用电的交流电的关键设备，需要对逆变器进行电气参数测试、校准和设置，以确保逆变器能够正常运行；
储能系统调试：储能系统是将光伏发电的电能存储起来，以备不时之需的关键设备，需要对储能系统的电气参数进行测试、校准和设置，以确保储能系统能够正常工作；
系统调试：对光伏储能系统整体进行测试和校准，确保各个部分之间的协调和配合，使系统能够正常运行。
在调试过程中，还需要对系统的保护机制、通讯系统等进行测试和设置，以确保系统能够安全可靠地运行。同时，也需要对系统的监测和控制系统进行调试，以确保系统能够实现实时监测和远程控制。

文章插图
光伏组件焊带扭了拉出来对电池片隐裂有影响一、光伏组件的隐裂
1，什么是隐裂：
隐裂是指当电池片（组件）受到较大机械力或热应力时，可能在电池单元产生肉眼不易察觉的隐形裂纹。隐裂会造成电池片部分毁坏或电流缺失，甚至可能导致电池断路、影响组件功率输出。晶硅组件容易产生隐裂，薄膜和双玻组件抗隐裂性能较好。
2，隐裂的表现：
光伏组件隐裂检测方法
【相机怎么测光伏主件隐裂情况相机怎么调试,光伏组件隐裂试验是否必须检查】二、组件隐裂的危害
电池片中电流传输路径为：细栅线收集电池片产生的电流传导至主栅线，再通过汇流带和接线盒引出。电池片的电流与电池片的发电面积成正比。如果隐裂导致形成失效面积，其部分电流无法传至主栅线，使电池电流短路电流变小，从而使得组件输出功率变小。
光伏组件隐裂检测方法
1，隐裂可能会导致热斑效应，应特别注意单晶电池片隐裂，单晶电池片隐裂会沿着晶界方向延伸，延伸轻则造成热斑，重则造成电池片一块失效区。
2，隐裂会加速电池片功率衰减。
3，隐裂会影响组件正常使用寿命。
4，电池片的隐裂会在机械载荷下扩大，有可能导致开路性的破损。
三、形成组件隐裂的因素
（一）、生产过程中的隐裂因素
设备因素：在组件生产过程中串焊机、层压机、装装框机对组件都直接施加作用力，参数设置不当或设备出现故障都会造成电池片的隐裂。
原料因素：原料的好坏直接影响着组件的质量，原材料缺陷也是导致组件产生隐裂的主要原因，
工艺参数因素：在组件生产中使用不正确的工艺参数，同样会诱发电池片的隐裂；如焊接温度过高，就很容易使组件产生隐裂，层压参数设置不合理，抽真空压力过大、过快也会导致组件产生隐裂的产生。
（二）、存储运输中的隐裂因素
组件箱体变形、长期雨水浸透、组件来回搬运等造成箱体歪斜，箱体内单块组件具有活动空间，搬运过程组件晃动造成对角式隐裂。
光伏组件隐裂检测方法
托盘强度不够，在组件搬运过程中托盘变形，使得组件表面产生受力，导致电池片产生网状隐裂
光伏组件隐裂检测方法
组件运输过程中，叉车司机暴力装卸、运输车辆大幅颠簸、二次倒运也会造成组件隐裂。
光伏组件隐裂检测方法
光伏组件隐裂检测方法
3、安装施工中的隐裂因素
工人安装、清洗过程中操作不规范造成组件隐裂也时发生，如下图施工人员踩在组件上安装，运维人员站在组件上清理组件等不规范的操作都会导致组件隐裂
