测量光纤衰减的常用仪器常用光纤测试表有:光功率计、稳定光源、光万用表、光时域反射仪(OTDR)和光故障定位仪。

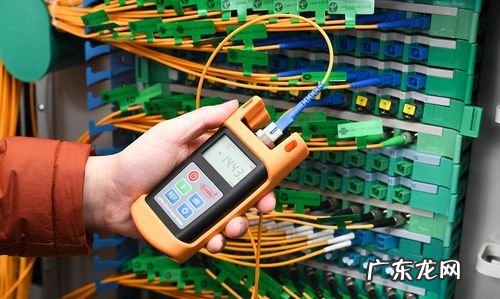

光功率计: 用于测量绝对光功率或通过一段光纤的光功率相对损耗。在光纤系统中,测量光功率是最基本的。非常像电子学中的万用表,在光纤测量中,光功率计是重负荷常用表,光纤技术人员应该人手一个。通过测量发射端机或光网络的绝对功率,一台光功率计就能够评价光端设备的性能。用光功率计与稳定光源组合使用,则能够测量连接损耗、检验连续性,并帮助评估光纤链路传输质量。
稳定光源: 对光系统发射已知功率和波长的光。稳定光源与光功率计结合在一起,可以测量光纤系统的光损耗。对现成的光纤系统,通常也可把系统的发射端机当作稳定光源。如果端机无法工作或没有端机,则需要单独的稳定光源。稳定光源的波长应与系统端机的波长尽可能一致。在系统安装完毕后,经常需要测量端到端损耗,以便确定连接损耗是否满足设计要求,如:测量连接器、接续点的损耗以及光纤本体损耗。
光万用表: 用来测量光纤链路的光功率损耗。

文章插图

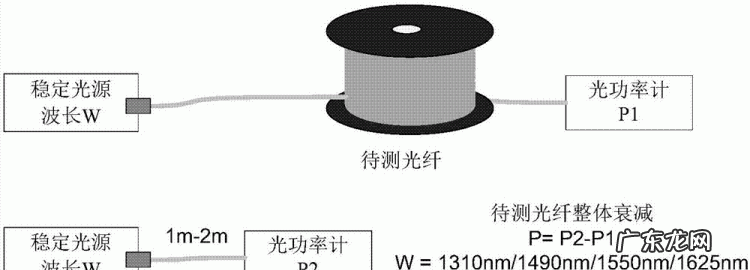

如何用光源光功率计测试一条光纤通道衰耗的指标检测光纤线路的操作方法和步骤如下：

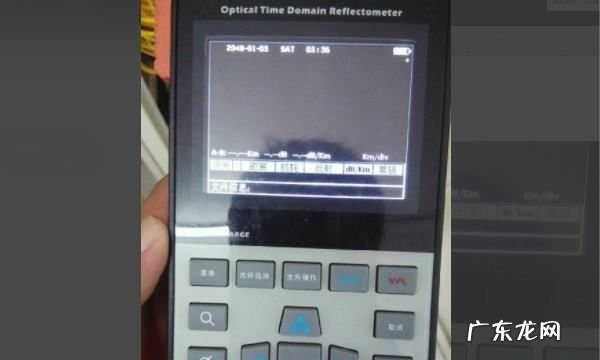

1、首先用尾纤将OTDR连接到被测光纤的光盘上，如下图所示，然后进入下一步。

文章插图

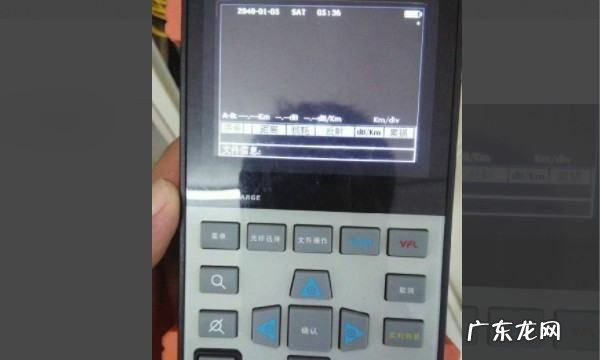

2、其次，在完成上述步骤后，按住启动按钮开始测试，如下图所示，然后进行下一步。

文章插图

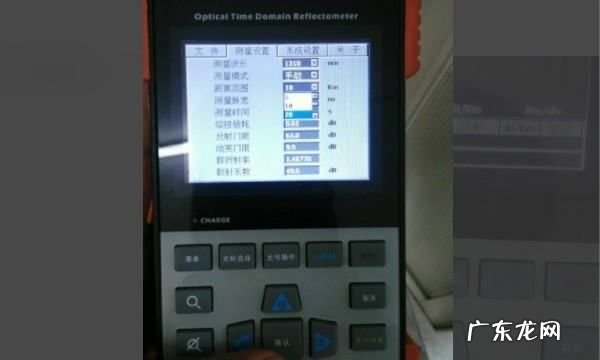

3、完成以上步骤后，点击菜单按钮两次，进入设置界面，如下图所示，然后进入下一步。

文章插图

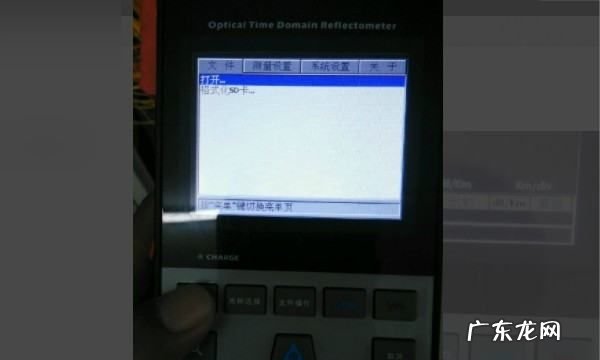

4、完成以上步骤后，按上下按钮选择距离范围，如下图所示，然后进入下一步。

文章插图

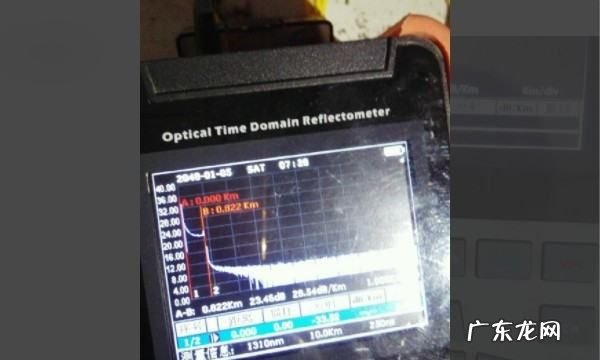

5、完成以上步骤后，按右下角的平均测量按钮开始测量。测量结果为0.822km处有一个断点，如下图所示，然后进入下一步。

文章插图

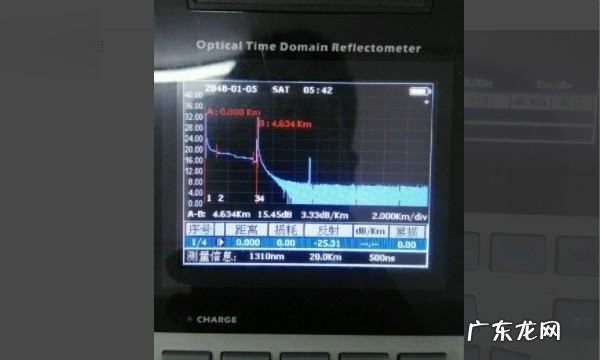

6、最后，在完成上述步骤后，测量结果是：光纤的总长度为4.634公里，中间没有断点。因此，您可以使用上述步骤查看光纤断点的具体位置，如下图所示。这就是检测光缆的方法。

文章插图
光纤损耗的测量方法有哪些常用的光纤损耗测试方法有剪断法、插入法和背向散射法三种。
剪断法通过测试被测光纤的入纤功率和出纤功率来测试光纤的衰减。插入法的测量原理类似于剪断法，只不过插入法是用带活动插头的光纤跳线代替短光纤进行测量。背向散射法又称为OTDR法，是通过测试光纤长度上各点返回到始端的背向散射信号的强度来测量光纤的损耗和衰减的。

文章插图
2、其次，在完成上述步骤后，按住启动按钮开始测试，如下图所示，然后进行下一步。

文章插图
3、完成以上步骤后，点击菜单按钮两次，进入设置界面，如下图所示，然后进入下一步。

文章插图
4、完成以上步骤后，按上下按钮选择距离范围，如下图所示，然后进入下一步。

文章插图
5、完成以上步骤后，按右下角的平均测量按钮开始测量。测量结果为0.822km处有一个断点，如下图所示，然后进入下一步。

文章插图
