硬度60hrc有多硬,6hrc硬度有多硬 _硬度

61hrc硬度有多硬60hrc硬度比普通高碳钢要硬，比高速钢(HRC65左右)稍软。60hrc代表在试验载荷为1471.1N ，使用顶角为120度的金刚石圆锥压头时，被试材料的压痕深度为0.08MM 。对硬度感兴趣的小伙伴，可以和我一起来探讨60hrc硬度有多硬。
60hrc的硬度有多硬

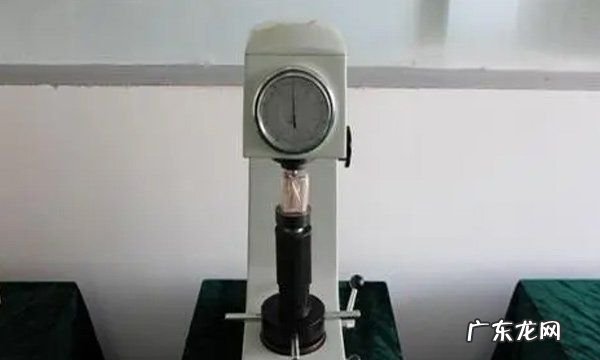

文章插图
1、硬度是指金属表面抵抗其他更硬物体压入的能力。测量硬度的方法有很多，一般采用压入法，即以一定几何形状的压头，在一定载荷下压入被测试材料的表面，根据被压入程度来确定其硬度。

文章插图

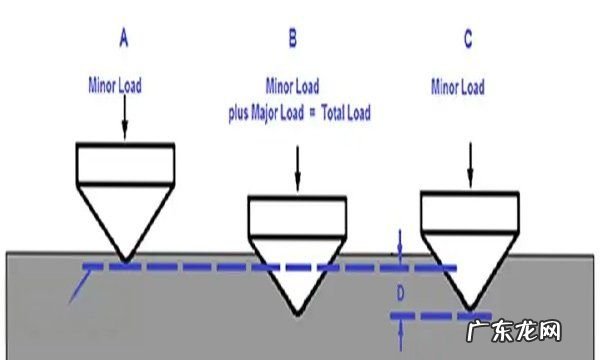

2、洛氏硬度也采用压入法测量，试验时用一个顶角为120°的金刚石圆锥或一定直径的钢球作压头，在规定载荷作用下压入试样表面，并根据压痕的凹陷深度来确定其硬度值。

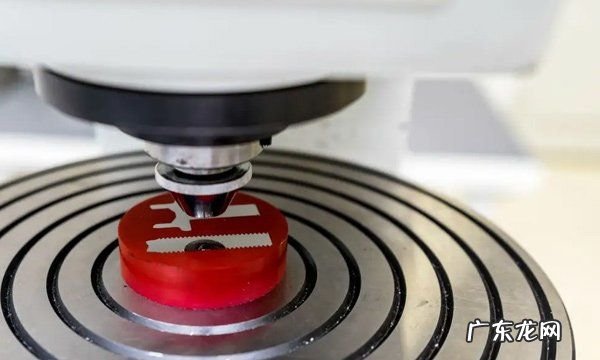

文章插图
3、洛氏硬度用符号HR表示，HR前面可记录硬度数值，后面为使用的标尺。常用的标尺有A、B、C三种。比如60HRC表示用C标尺测定的洛氏硬度值为60 。

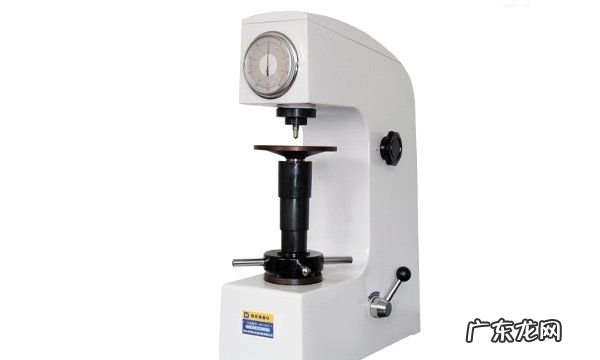

文章插图
4、其中标尺C用于硬度高于HRB100的材料，如淬火钢、各种淬火和回火合金钢。压头为顶角120°的金刚石圆锥，载荷为150千克力。标尺C的使用范围是从HRC20至HRC70 。
hrc的标准

文章插图
通过上文对洛氏硬度的介绍，相信大家对60hrc硬度有多硬有了一定的认识。HRC含意是洛氏硬度C标尺，其适用范围HRC20-67，相当于HB225-650 。洛氏硬度计C标尺的压头为顶角120度的金刚石圆锥，试验载荷为一确定值，中国标准是150公斤力。
钢材的硬度在60HRC钢材的硬度60HRC ，只是一个钢材刚性概念，一般这个概念主要是制作日常用刀具的一个指标，通常热处理后的1095工具钢或440C都基本能达到这个硬度。达到这个硬度钢材能用方角的部位在玻璃面上划出线来（当然，不能指望用开好的刀锋去划玻璃，肯定伤刃的），同水晶的效果接近。
HRC60是什么硬度值【硬度60hrc有多硬,6hrc硬度有多硬】这是洛氏硬度（Rockwellhardness），这是由洛克威尔（S.P.Rockwell）在1921年提出来的，是使用洛氏硬度计所测定的金属材料的硬度值。该值没有单位，只用代号“HR”表示。
HRC
是采用150Kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料。例如：淬火钢等
其测量方法是，在规定的外加载荷下，将钢球或金刚石压头垂直压入待试材料的表面，产生凹痕，根据载荷解除后的凹痕深度，利用洛氏硬度计算公式HR=（K-H）/C便可以计算出洛氏硬度。洛氏硬度值显示在硬度计的表盘上，可以直接读取。
上述公式中，K为常数，金刚石压头时K=0.2MM ，淬火钢球压头时K=0.26MM；H为主载荷解除后试件的压痕深度；C也为常数，一般情况下C=0.002MM 。由此可以看出，压痕越浅，HR值越大，材料硬度越高。一般用代号HRA、HRB、HRC来表示材料的硬度，其中HRA表示试验载荷588.4N（60KG-F）使用顶角为120度的金刚石圆锥压头试压；HRB表示试验载荷980.7N（100KG-F）使用直径1.59MM的淬火钢球试压；HRC表示试验载荷1471.1N（150KG-F）使用顶角为120度的金刚石圆锥头试压。对于硬度较高的制刀材料，制刀界通用HRC来表示刀锋硬度，比如HRC60 ，即代表在试验载荷为1471.1N、使用顶角为120度的金刚石圆锥压头时，被试材料的压痕深度为0.08MM 。
简而言之，硬度越高，抗磨损能力越高，但脆性也越大。硬度最高不超过60HRC 。
通常一把好刀的刀刃硬度应在洛氏硬度50HRC以上，60HRC以下。
60hrc相当于多少莫氏硬度7.2硬度。
1hrc=25/3莫氏硬度，60hrc=7.2莫氏硬度。
莫氏硬度是表示矿物硬度的一种标准。应用划痕法将棱锥形金刚钻针刻划所试矿物的表面而发生划痕，习惯上矿物学或宝石学上都是用莫氏硬度。

特别声明：本站内容均来自网友提供或互联网，仅供参考，请勿用于商业和其他非法用途。如果侵犯了您的权益请与我们联系，我们将在24小时内删除。
