ittttn系统区别表it系统是电源中性点不接地而用电设备外露可导电部分直接接地的系统；tt系统是电源中性点和用电设备外露可导电部分都直接接地的系统；tn系统是电源中性点直接接地而用电设备外露可导电部分与电源中性点直接电气连接的系统。对于三种系统来说，第一个大写字母T表示电源变压器中性点直接接地，I则表示电源变压器中性点不接地（或通过高阻抗接地），第二个大写字母T表示电气设备的外壳直接接地，但是和电网的接地系统没有联系，而N表示电气设备的外壳与系统的接地中性线相连。
更多关于it,tt,tn系统分别是什么，进入：
查看更多内容

文章插图

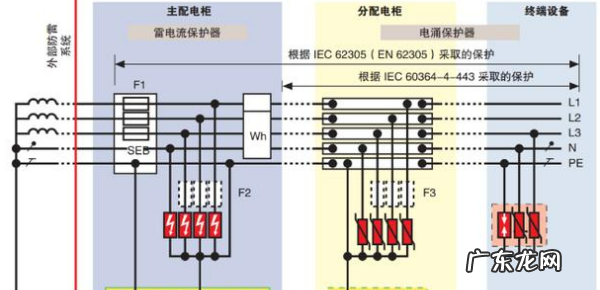

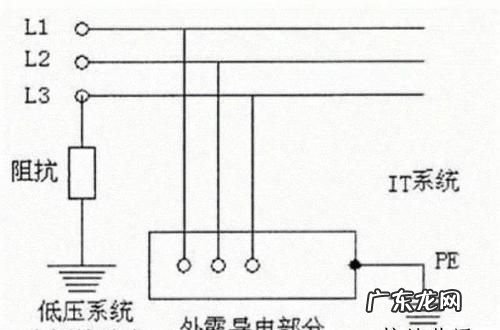

低压系统接地有哪几种35KV、10KV系统普遍采用中性点不接地系统或经大阻抗接地系统（即小电流接地系统）\x0d\x0a380V/220V低压配电系统按保护接地的形式不同可分为：IT系统、TT系统和TN系统。\x0d\x0aIT系统的电源中性点是对地绝缘的或经高阻抗接地，而用电设备的金属外壳直接接地。即：过去称三相三线制供电系统的保护接地。\x0d\x0aTT系统的电源中性点直接接地；用电设备的金属外壳亦直接接地，且与电源中性点的接地无关。即过去的三相四线制供电系统中的保护接地。\x0d\x0aTN系统，在变压器或发电机中性点直接接地的380/220V三相四线低压电网中，将正常运行时不带电的用电设备的金属外壳经公共的保护线与电源的中性点直接电气连接。即过去的三相四线制供电系统中的保护接零。\x0d\x0aTN系统的电源中性点直接接地，并有中性线引出。按其保护线形式， TN系统又分为：TN-C系统、TN-S系统和TN-C-S系统等三种。\x0d\x0a（1）TN-C系统(三相四线制)，该系统的中性线(N)和保护线(PE)是合一的，该线又称为保护中性线(PEN)线。它的优点是节省了一条导线，缺点是三相负载不平衡或保护中性线断开时会使所有用电设备的金属外壳都带上危险电压。\x0d\x0a（2）TN-S系统就是三相五线制，该系统的N线和PE线是分开的，从变压器起就用五线供电。它的优点是PE线在正常情况下没有电流通过，因此不会对接在PE线上的其他设备产生电磁干扰。

文章插图
什么是TT接地1.TT系统为三相四线制中性点直接接地，电源系统与电气装置的外露可导电部分分别直接接地的系统。它的中性线在电源侧接地后引出，并只做工作零线，用电端的电气装置外露可导电部分在现场直接接地.
2.TT系统适用于
1、由供电部门以低压配电系统供电的和远离变电所的建筑物。
2、对电压干扰要求高的精密电子和数据处理设备。
3、对防火防爆有要求的场所。

文章插图
tt系统和tn系统的区别tt系统和tn系统的区别如下：
一、定义不同
TT方式是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统。

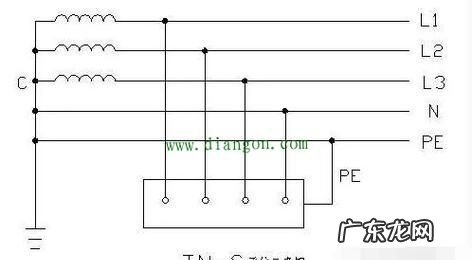

TN-S方式供电系统它是把工作零线N和专用保护线PE严格分开的供电系统，称作TN-S供电系统。

文章插图
二、系统特点不同
TT系统特点：
（1）一旦设备出现外壳带电，接零保护系统能将漏电电流上升为短路电流，这个电流很大，是TT系统的5.3倍，实际上就是单相对地短路故障，熔断器的熔丝会熔断，低压断路器的脱扣器会立即动作而跳闸，使故障设备断电，比较安全。
（2）TN系统节省材料、工时，在我国和其他许多国家广泛得到应用，可见比TT系统优点多。TN方式供电系统中，根据其保护零线是否与工作零线分开而划分为TN-C和TN-S等两种。
TN-S系统特点：
（1）系统正常运行时，专用保护线上没有电流，只是工作零线上有不平衡电流。PE线对地没有电压，所以电气设备金属外壳接零保护是接在专用的保护线PE上，安全可靠。
（2）工作零线只用作单相照明负载回路。
（3）专用保护线PE不许断线，也不许进入漏电开关。
（4）干线上使用漏电保护器，工作零线不得有重复接地，而PE线有重复接地，但是不经过漏电保护器，所以TN-S系统供电干线上也可以安装漏电保护器。
（5）TN-S方式供电系统安全可靠，适用于工业与民用建筑等低压供电系统。在建筑工程开工前的“三通一平”（电通、水通、路通和地平——必须采用TN-S方式供电系统。
三、归属关系不同
1、国际电工委员会（IEC）有统一规定， TT系统与TN系统、和IT系统属于并列关系。
2、TN-C、TN-S、TN-C-S系统属于TN系统。
