华硕z97-k r2.0主板说明书华硕Z97-KR2.0主板支持M.2固态硬盘的安装和使用。要设置M.2固态硬盘，您需要按照以下步骤进行操作：
1. 确保您的主板上有M.2插槽。在华硕Z97-KR2.0主板上，M.2插槽通常位于主板的底部。
2. 打开您的主机箱，并根据M.2插槽的位置，找到相应的插槽。M.2插槽通常有一个小螺丝孔，您可以使用螺丝刀来打开它。
3. 将M.2固态硬盘插入M.2插槽中。确保硬盘插入插槽并与插槽的键口对齐。然后，用螺丝刀将固态硬盘固定在插槽上。
4. 将主机箱关上，并重新连接所有电缆。
5. 打开您的计算机，并进入BIOS设置界面。您可以在开机时按下对应的按键（通常是Del键、F2键或者F10键），以进入BIOS设置。
6. 在BIOS设置界面，找到“Boot”或者“Storage”选项，选择M.2固态硬盘作为启动设备。然后将其设置为第一启动项。
7. 保存并退出BIOS设置。您的计算机将重新启动，并从M.2固态硬盘启动。
请注意，不同的主板和BIOS版本可能会有一些差异。如果您遇到任何问题或困惑，请查阅您的主板手册或联系华硕客服获取更多帮助。

文章插图
m2固态硬盘怎么设置才能发挥出来【华硕bios怎么设置m2ssd,华硕z97-k r2.0主板说明书】问题1.
M.2固态硬盘和固态硬盘，装完系统总进入BIOS不自动展开系统。
原因：300系主板CSM默认为UEFI启动模式（快速启动），传统装系统的启动模式为Legacy
only，正常装机多为传统模式所以需要打开CSM兼容传统模式。（两种启动模式区别详见Legacy和UEFI的区别），传统装机指：使用GHOST工具安装ghost格式系统，分区引导格式为MBR 。相对的UEFI启动条件：GPT分区
UEFI的引导（引导区名称为:EFI），通常新硬盘直接使用1803以上的win10系统安装版直接安装就可以实现UEFI启动，不需要提前分区。
1.
开机按F1或DEL进入主板BIOS页面，然后调成中文。
2.
按F7键进入高级模式。
3.点击启动，选择下边选项CSM并点开。
3.
点开原本为Disabled（关闭）改为Enabled（打开）
4.
改过之后无需调改按F10保存即可。再开机就会正常认到固态硬盘和M.2并正常展开系统。
问题2
华硕主板M.2接口协议区分。
1.华硕主板M.2接口出都有话框标明，SATA下边为“√”即支持SATA协议，IRST下边为“X”即为不支持NVME协议。
2.话框中SATA下边为“X”为不支持，IRST下边为“√”代表支持NVME协议
3.图中话框里SATA和IRST都为“√” ，代表两种协议都支持。
。
问题3
NVME协议高速固态能在PCI-E普通通道使用，不能在只有SATA通道的m.2接口使用。
19-4-9
补充，华硕300系列主板都可以通过将BIOS更新为最新支持NVME协议固态。

文章插图
华硕z390主板硬盘模式更改1、进入BIOS设置。开机时按下Del或F2键进入BIOS设置界面进入Boot选项卡，在BootOption处选择您的m2硬盘，
2、如果您的m2硬盘不在列表中，可以在下方的HardDriveBBSPriorities中选择，选择BootOption ，在列表中选择您的操作系统所在的硬盘。
3、确认设置完成后，按下F10键保存并退出BIOS设置，重启电脑，此时电脑应该会从m2硬盘启动。

文章插图
华硕b560吹雪主板说明书一，先确认BIOS选项设置
1. 尝试更新官网最新的BIOS版本

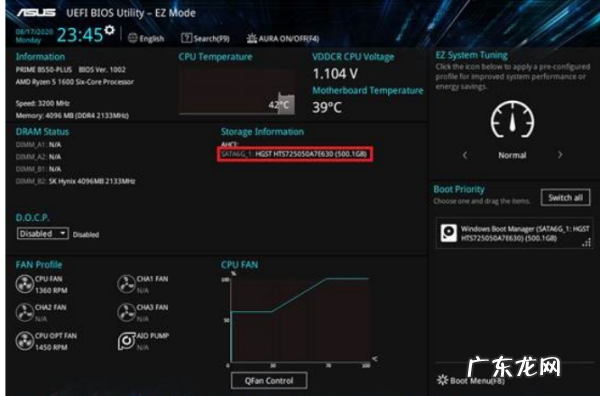

2. 在计算机开机后，立刻按压键盘上的''delete''键，在BIOS [EZ Mode]页面的[Storage Information]字段，确认是否可以显示所接的硬盘或SSD信息
如下图举例主板：PRIME B550-PLUS
(若开机后，按压键盘上的’delete’键后进入的是BIOS Advance Mode，可以再次按压键盘F7键进入EZ Mode页面)

文章插图
注意：旧型号主板(举例：TUF B360M-PLUS GAMING)使用PCIE Mode M.2 SSD(包括：NVME M.2 SSD)，因旧BIOS架构的原因，在BIOS EZ Mode的Storage Information字段不显示SSD信息，此为正常现象。
3. 尝试打开BIOS的[CSM]选项
CSM Enabled：可开启兼容性支持模块以提高向下兼容性，藉此完全支持非UEFI扩充卡与Windows UEFI模式
CSM Disabled：关闭兼容性支持模块藉此完全支持Windows安全更新与安全启动
a. 同上述步骤2，计算机开机，立刻按压键盘上的’delete’键进入BIOS EZ Mode后, 再按压键盘F7键，进入Advance Mode如下图所示：

文章插图
b. 鼠标点击[Boot]页面，并点击[Launch CSM]，将此选项设置为 [Enabled]，如下图：

文章插图
c. 按键盘F10键保存BIOS选项，点击 [Ok] 后重启，确认是否有识别到硬盘或SSD
4 若您有设置CPU超频或内存超频，可能会因超频不稳定导致计算机无法识别硬盘或SSD，尝试将BIOS恢复设置：
a. 计算机开机后，按键盘''delete''键，进入BIOS EZ Mode设定页面(可参考步骤2图片)

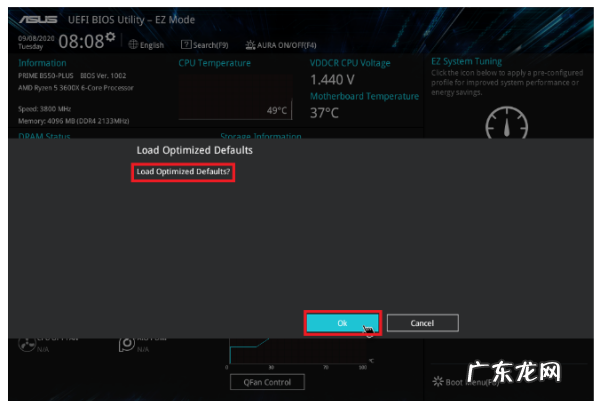

b. 按键盘F5键，点击[Ok]，对BIOS进行恢复设置，如下图所示：

文章插图
c. 再按压键盘F10键保存已恢复的BIOS选项，点选[OK]后重启，确认是否可以识别到硬盘或SSD启动装置
5. 若按照以上1~4步骤依旧无法识别到硬盘或SSD ，可以再按照如下步骤确认硬盘或SSD的部分
二，确认硬盘或SSD
1. 尝试重新插拔主板端的SATA线，确认SATA线是否连接正确，如下图所示：

文章插图
2. 尝试重新插拔硬盘或SSD端的SATA线或电源线，确认SATA线或电源线连接是否正确，如下图所示：

文章插图
3. 确认电源供应器的另一个SATA电源连接线接口
4. 换一根已知没有问题SATA线
5. 尝试更换电源供应器，确认是否为电源供应器的SATA电源线问题
6. 若您所接为M.2 SSD，则尝试重新插拔M.2 SSD，确认M.2 SSD有正确插入， M.2螺丝有锁紧，如下图所示：

文章插图
7. 查看官网[产品规格]页面，确认M.2 SSD所接M.2端口是否支持所接M.2类型，并确认是否与其它端口共享
如下举例主板PRIME Z490-A：

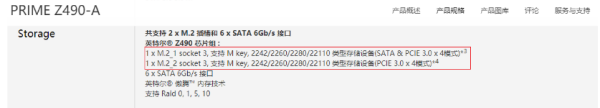

a. 在[产品规格]页面中的[Storage]栏位确认M.2存储设备所支持的模式，如下图所示

文章插图
M.2_1插槽支持SATA 和PCIE模式存储设备
M.2_2插槽只支持PCIE模式存储设备，故不支持SATA模式M.2 SSD ，所以若是在M.2_2插槽上接入SATA模式M.2 SSD ，则主板无法识别
b. 确认[产品规格]表中[Note]栏位M.2插槽是否有跟SATA端口共享

文章插图
M.2_1插槽与SATA_2共享带宽，所以若M.2_1插槽接M.2存储设备时，SATA端口2(SATA6G_2)会关闭，无法识别SATA硬盘
若需要计算机识别SATA6G_2上的硬盘，则需将此端口上的SATA线插到其他端口，建议接SATA6G_3或SATA6G_4
8. 以上若都无法解决问题，可能是硬盘出现物理坏道或SSD已损坏，尝试更换已知没有问题的硬盘或SSD 。
