路基排水工程包括哪些内容路基排水工程包括如下:
一、路基排水工程的分类 。
路基排水工程主要分为地面排水设施和地下排水设施 。地面排水设施包括边沟、截水沟、排水沟、跌水、急流槽、拦水缘石与蒸发池等;地下排水设施包括渗沟、渗井、隔离层等 。渗沟也可以分为填石渗沟、管式渗沟和洞式渗沟三种形式,三种渗沟均应设置排水层(或管、洞)反滤层和封闭层 。

路基地面排水设施主要有哪些,路基排水工程包括哪些内容

文章插图
二、涵洞施工质量监理 。
1、管节安装从下游开始,使接头面向上游 。
2、涵管接缝宽度不应大于10mm 。
3、如果图纸有规定,在管节接缝填塞好后,应在其外部设置C20混凝土箍圈 。
4、当管节采用承插式接缝时 , 在承口端应先坐以干硬性水泥砂浆 。
路基地面排水设施主要有哪些,路基排水工程包括哪些内容

文章插图

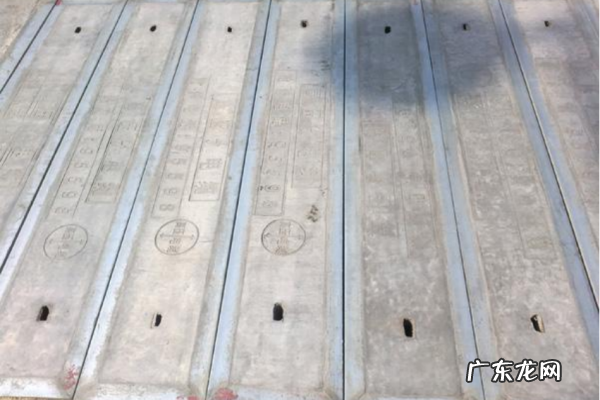

三、盖板涵施工质量监理 。
1、混凝土的涵台及基础分别浇筑时,基础顶面与涵台相接部分应拉毛 。涵台或盖板可按图纸设置的沉降缝处分段修筑 。
2、盖板安装前,应检查成品及边墙尺寸,并检查涵台强度是否达到设计强度的70%以上 。盖板安装时必须坐浆稳固 。
3、盖板安装后,盖板上的吊装装置,应用砂浆填满 , 相邻板块之间采用1:2水泥砂浆填塞密实 。
路基地面排水设施主要有哪些,路基排水工程包括哪些内容

文章插图
四、石拱涵施工质量监理 。
1、拱圈圬工砌筑,应由两端的拱脚向中间同时对称进行 , 砌筑时拱圈或支架不得有变形 。
2、拱圈砂浆强度达到设计强度70%时方可拆除拱架;拱顶填土,必须达到设计强度后方进行 。
3、台背回填施工质量监理 。
路基地面排水设施主要有哪些,路基排水工程包括哪些内容

文章插图
五、支挡及石砌防护构造物施工质量监理 。
1、支挡构造物可利用墙身自重支撑墙背土压力,以防止路基变形或支挡路基本身,保证路基稳定性 。常用的支挡构造物有各种挡土墙、护肩、砌石、石垛等 。砌石、石垛多为干砌;护肩、挡墙则多为浆砌 。
2、石砌防护构造物主要起隔离作用 , 以防止冲刷和风化 。常用的石砌防护构造物有护坡和护面墙 。
路基地面排水设施主要有哪些?它们各适用于哪些情况1、地面排水设备包括边沟侧沟、排水沟、跌水沟、天沟、倒虹吸、渡水槽、截水沟、急流槽和排水沟槽,地下排水设备包括明沟、排水槽、暗沟、渗水暗沟、渗水隧道洞、渗沟、渗井 。
2、路基排水设施是指将应用于路基的排水设施的总称 。针对水的不同情况,主要分为地面排水设施和地下排水设施 。
更多关于路基地面排水设施主要有哪些,进入:
查看更多内容
路基地下排水设施有哪些?各自适用条件是什么?一、路基常用的地下排水设施
1、暗沟
暗沟是设置在地面以下引导水流的沟渠,其本身不起渗水、汇水的作用,因此暗沟的主要作用是把路基范同内的泉水或渗沟所拦截的水流 , 排到路基范围之外暗沟一般根据地下排水需求合理设置 , 其断面一般采用矩形,多采用砌石盖板结构,板顶填土不小于50cm 。
暗沟底部应保持一定纵坡以利排水 , 防止淤塞 。
2、渗沟
渗沟主要用来降低地下水位 , 汇集和拦截流向路基的地下水 , 并将其排出路基范围之外?它是公路路基最常见的一种地下排水沟渠,尤其适用于地下水埋藏不深、渗透量不大和土层不够稳定的地段 。
根据地下水位分布情况,渗沟可设置在边沟、路肩、路基中线以下或路基上侧山坡适当位置,但渗沟沟底必须设在不透水层 。
渗沟由碎(砾)石或管(洞)排水层,反滤层和封闭层所组成 。根据排水层的形式 , 渗沟可分为三种:填石渗沟、管式渗沟和洞式渗沟 。渗沟走向应尽可能与地下水流相互垂直 。渗沟出口必须排水通畅 。
3、渗井
渗井属于立式地下排水构造,当地下存在多层含水层,其中影响路基的上部含水层较?。?排水量不大 , 且平式渗沟难以布置时,可采用立式竖向排水,设置渗井,穿过不透水层 , 将路基范围内的上层地下水 。引入更深的含水层中去,以降低上层的地下水位或全部予以排除 。
渗井直径一般多为0.5~0.6m,距离路基坡脚不小于10m 。
二、地下排水设计的特点
(1)在地下水危及路基稳定(包括整体稳定和局部稳定)或者严重影响路基强度的情况下,应根据具体情况采取拦截、旁引、排除含水层的地下水,降低地下水位或疏干坡体内地下水等措施 。
(2)进行地下水排水设计前,应进行野外工程地质和水文地质调查、勘探和测试,摸清地下水的类型和补给来源、地下水的活动规律以及有关水文地质参数 。
(3)在排除地下水的同时,应采取措施防止地表水下渗而造成对地下水的补给 , 也不允许将地表水排放人地下排水设施内 。
(4)地下排水沟管应尽可能采用较大的纵坡,在出水口端应加大纵坡坡度.其最小纵坡坡度一般不宜小于0.50% ;条件困难时,主沟的最小纵坡不得小于0.25%  , 支沟的最小坡度不得小于0.20%。
(5)地下排水沟管的出水口间距不宜大于300m,并应妥善处理出水口的排水通道,防止出现漫流或冲刷山坡坡面 。可以允许将地下水排放到路界地表排水系统中,但出水口处的地下水必须处于无压状态 。
(6)地下排水沟管的上游端头应设置45°倾角与地面清扫、疏通井管;在中间段的管道交汇处、转向处、管径或坡度变换处,应设置竖直的检查井管,其最大间距不得超过150 m 。
路基地面排水设施主要有哪些,路基排水工程包括哪些内容

文章插图
扩展资料:
地面排水结构物:
地面排水设施是用来汇集路基范围之内和流向路基的少量地面水,并把它排泄出路基范围以外,防止其漫流、滞积或下渗的排水构造物的总称 。
1、边沟
边沟一般没置在路堑、矮路基、零填零挖路基以及陡坡路基边缘外侧或坡脚外侧,主要用来汇积和排泄路基及其边坡表面的自然降水 。
2、截水沟
在路堑或挖方路基坡顶以外的自然坡面上,为了拦截自然坡面的径流,使其不致沿着边坡流入路堑或挖方路基内,必须设置与绝大多数地表水流方向垂直的水沟,称为截水沟,截水沟的主要作用是保护挖方边坡和填方坡脚不受流水冲刷 。
3、排水沟
排水沟的主要作用是引水,是将路基范围内各种水源的水流(如边沟、截水沟及取土坑和路基附近积水等),引至桥涵或路基范围以外的指定地点 。
4、跌水和急流槽
在陡坡或深沟地段设置的沟底为阶梯,水流呈瀑布状自由跌落式通过的沟槽称为跌水:其作用是在较短的距离内 , 降低水流流速,消减水流能量 在陡坡或深沟地段设置的坡底较陡、水流不离开槽底的沟槽称为急流槽,其作用是将上下游水位差较大的水流引至桥涵进口或路基下方 。
简述路基地面排水类型作用及适用条件是什么路基排水设施分为地表排水设施和地下排水设施 。路基地表排水设施包括:边沟、截水沟、排水沟、跌水与急流槽、拦水带与蒸发池等设施 。地下排水设施包括:暗沟(管)、渗沟、渗井与隔离层等 。各类排水设施的使用应因地制宜、合理完善、经济实用,使全线的沟渠、管道、桥涵组合成完整的排水系统 。临时排水设施应尽量与永久排水设施相结合 。
