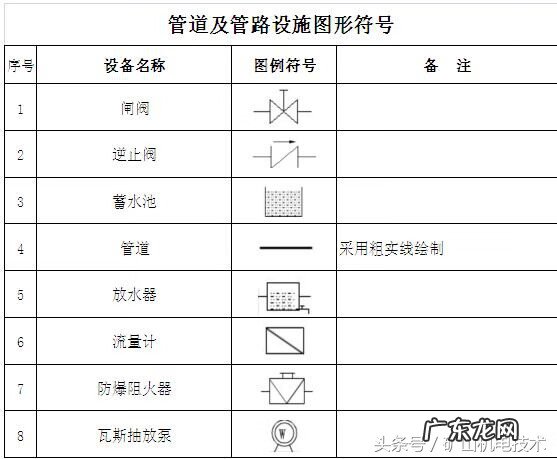

设备设施要有图例和明细栏。其名称、型号及参数在明细栏中体现，图例和明细栏可为同一个图表。明细栏中内容应包括水泵、管路和闸阀的名称、规格型号、主要技术特征、数量及编号等。
井下设备布置系统图
在采掘工程平面图上绘制，突出设备布置系统，无关巷道和内容可简化或删除。如在巷道内无法绘制设备图形符号，可用细实线引注。
主要设备设施用红色粗实线绘制，图形符号参照图例。图上应标出主要井筒巷道名称、设备的型号和编号等。
设备要有图例和明细栏。其名称、型号及参数在明细栏中体现，图例和明细栏可为同一个图表。明细栏中内容应包括设备的名称、规格型号、主要技术特征、数量及编号等。

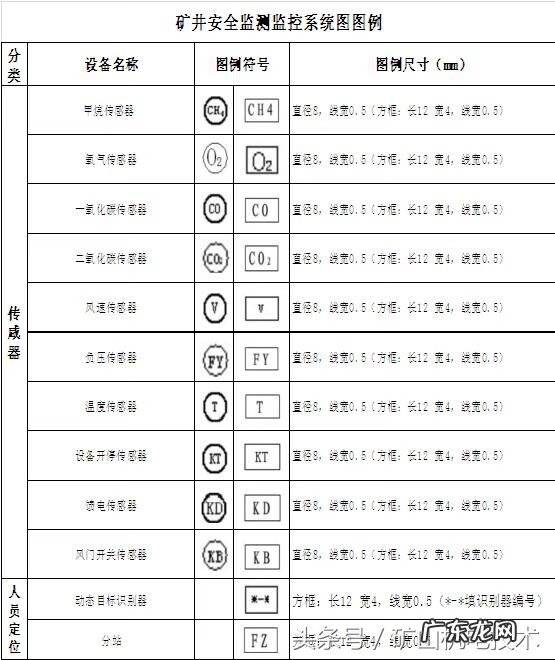

安全监测监控系统图
在采掘工程平面图上绘制，突出设备及分站、各种传感器布置系统，无关巷道和内容可简化或删除。如在巷道内无法绘制设备图形符号，可用细实线引注。
主要监测监控设备用红色粗实线绘制，监控线路用绿色细实线表示，图形符号参照图例。图上应标出主要井筒巷道名称、设备的型号和编号、传感器位置、类型、分站规格型号、监测线规格型号及长度等。
监测监控设备设施要有图例和明细栏。其名称、型号及参数在明细栏中体现，图例和明细栏可为同一个图表。明细栏中内容应包括监测监控主机、分站、各种传感器、监测线的名称及规格型号、主要技术特征、数量及编号等。
正常情况下每季度至少修改打印一次，有较大变化时必须及时修改并打印，细小变化应及时在电脑中修改、保存。每半年必须上交一份到公司生产机电部，电子文档随要随传。（新、老系统图纸应分开绘制）

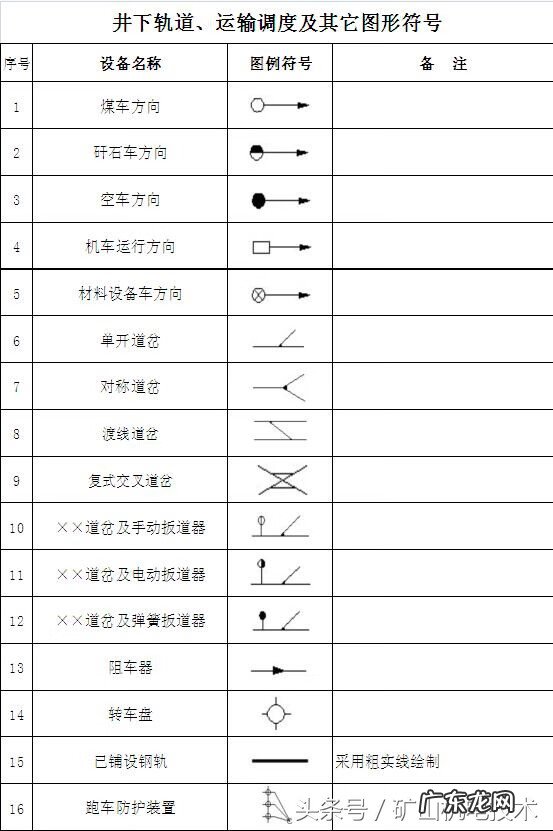

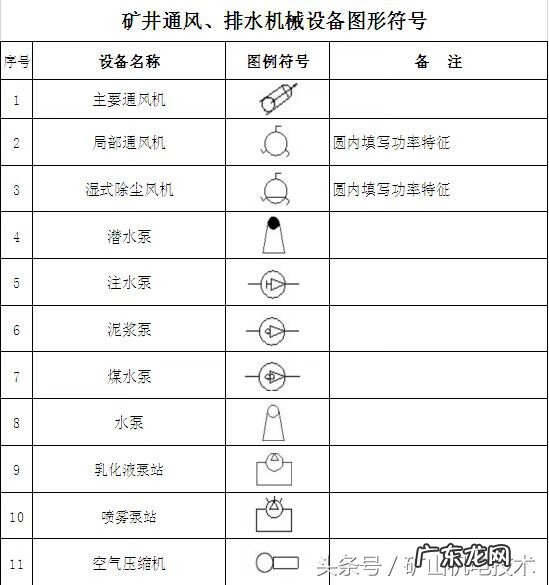

机电运输图纸主要包括：1.矿井供电系统图（井上、下供电系统）；2. 井下机电设备布置图；3.提升运输系统图（原煤、矸石、材料运输系统）；4.压风（自救）系统图；5.矿井排水系统图；6.井下供水（防尘）管路系统图；7. 安全监测监控系统图；8.瓦斯抽放系统图；9.矿井通讯系统图；10.人员定位系统图等。
