一、三菱PLC中断指令-计数器中断
计数器中断：通过计数的方式，达到所要目标计数值时执行中断程序，计数器中断在自动化项目中还是很常用的，比如我们伺服定位控制中用到的高速脉冲脉冲计数实际上就是利用中断的方式进行计数的，大家有必要学习一下。

文章插图

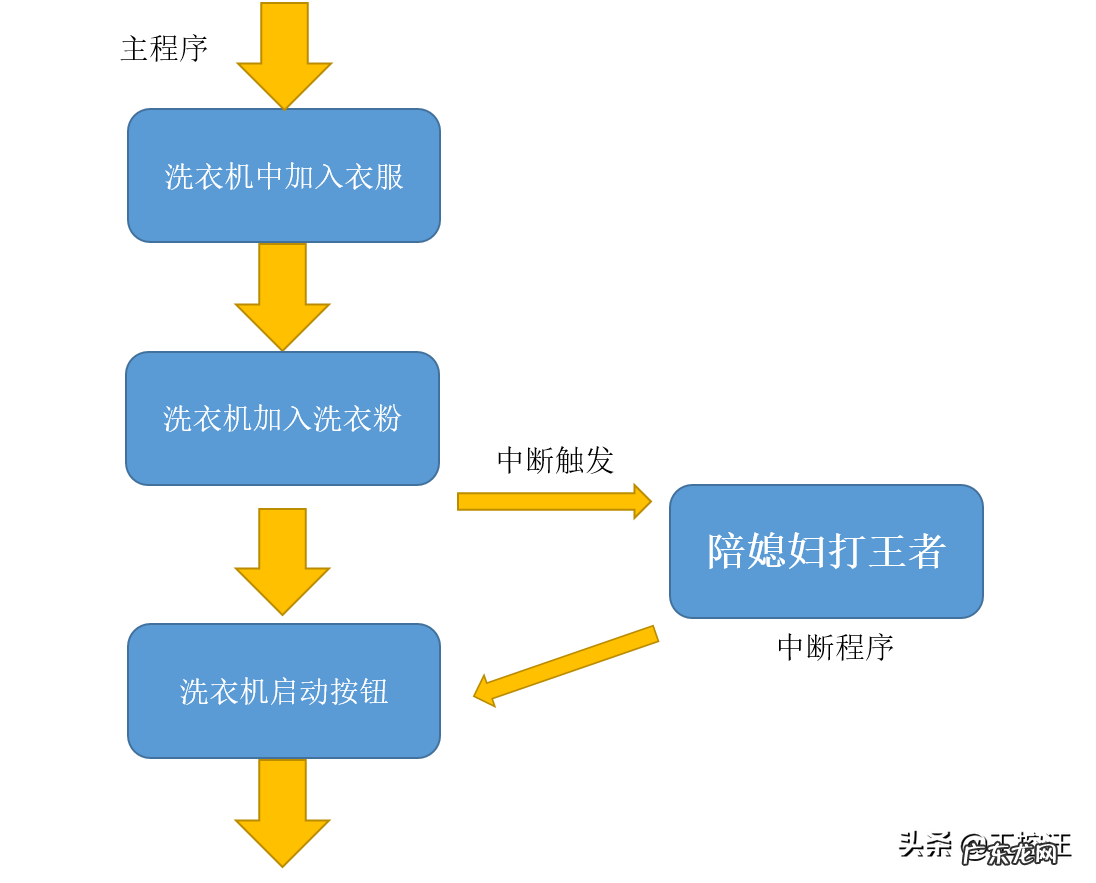

中断示意图

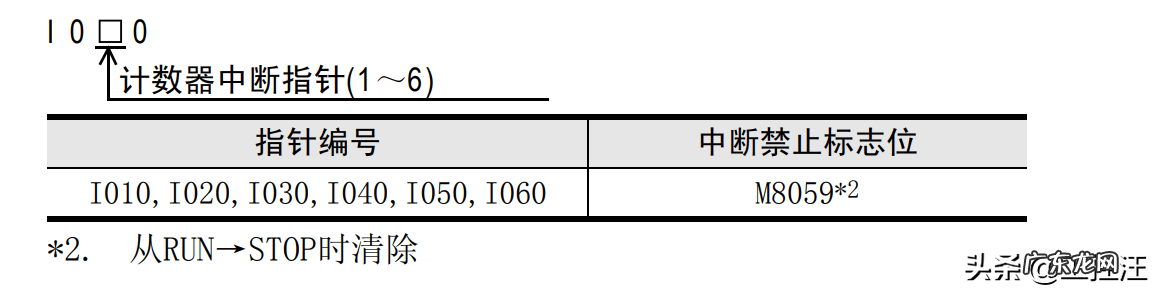

计数中断指针分配表：

文章插图
计数器中断说明
举例说明：关于利用变频器控制三相鼠笼式异步电机进行粗定位问题的解决方案？你知道这么进行控制吗，伺服定位控制精度那么高，为什么还要用变频器来定位呢，成本低啊！

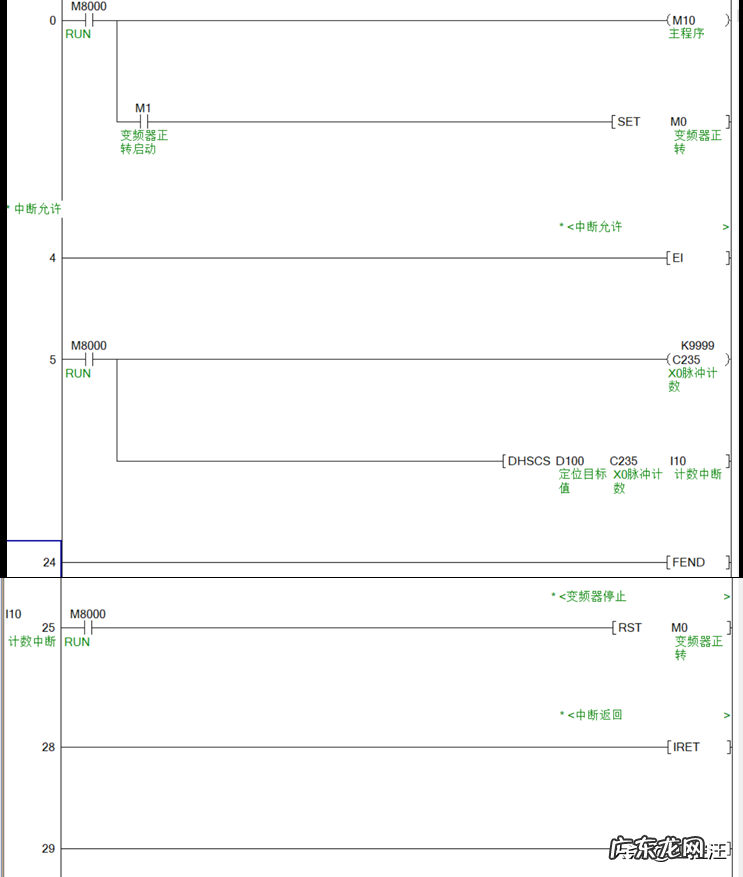

在三菱PLC的梯形图中具体程序如下所示：

文章插图
变频器定位的参考程序
程序解释说明：X0作为PLC的高速脉冲脉冲输入断，连接编码器，实现变频器控制机构的位移量；由于是单相计数在PLC中计数器为C235，计数方向为默认正方向；M1接通时变频器正向定位启动，当C235中计数值到达D100中设定的脉冲值时，触发I10中断，执行中断中程序，立即停止变频器。
二、三菱PLC中断指令-计数器中断
【计数器中断，定时器，输入中断三菱PLC中断指令方法图解】计数器中断：通过计数的方式，达到所要目标计数值时执行中断程序，计数器中断在自动化项目中还是很常用的，比如我们伺服定位控制中用到的高速脉冲脉冲计数实际上就是利用中断的方式进行计数的，大家有必要学习一下。

文章插图
中断示意图
计数中断指针分配表：

文章插图
变频器定位的参考程序
程序解释说明：X0作为PLC的高速脉冲脉冲输入断，连接编码器，实现变频器控制机构的位移量；由于是单相计数在PLC中计数器为C235，计数方向为默认正方向；M1接通时变频器正向定位启动，当C235中计数值到达D100中设定的脉冲值时，触发I10中断，执行中断中程序，立即停止变频器。
三、三菱PLC中断指令用法-输入中断
很多人都不知道中断；很多人知道中断，但一直都没有用过，不知道你属于哪一种，反正我属于第二种。
三菱PLC的中断分为三种：输入中断，计数中断和定时器中断，这个和单片机有点类似，本小节主要以介绍一下输入中断，通过PLC的输入端子触发的中断。
什么是中断？中断有什么用？
什么是中断：中断就是当PLC正在执行某一个动作时，突然收到中断触发信号，立即停止当前执行动作，去执行中断程序中的动作，中断程序执行完成后返回被打断的地方继续执行之前动作，中断程序的优先级最高，不受扫描周期的影响；就比如你正在洗衣服，正洗了一半，突然你媳妇喊你打王者荣耀，于是你立即停止洗衣，开始打游戏，打完王者后，你又返回继续洗衣服。你媳妇喊你打王者是触发中断，你打游戏是中断运行程序，你洗衣服时主程序；
