伺服可以实现位置，速度，扭矩精确控制，尤其在位置控制模式下使用最多 。伺服的使用在当前的工业环境下有着广泛的应用，小到家庭门窗窗帘，大到航空航天 。学会了伺服不仅可以混口饭吃，而且伺服相关的衍生行业你也都可以做 。

文章插图
伺服外围接线图
一、伺服结构功能图伺服一般由整流电路，滤波电路，PWM调节电路，电压电流采集电路，模拟量输入输出电路，位置反馈电路，力矩反馈等电路组成，具体结构如下图所示：

文章插图
伺服的结构功能图
二、伺服的外部接线图伺服供电线国内一般都是分为三相220电源，和单相220电源，当然还有一些是三相380V，在选型时要特别注意：
1、三菱MR-JE-A三相220V接线图

文章插图
三相220接线图
2、三菱MR-JE-A单相220接线图

文章插图
单相220接线图
三、伺服的三种模式下的接线图1、位置模式下MR-JE-A接下图
位置模式下（差动脉冲输入），漏型输入输出相关接线如下图：

文章插图
位置模式下漏型输入输出接线图
位置模式下（差动脉冲输入），源型输入输出接线图如下：
【伺服结构功能图解 伺服驱动器使用相关知识汇总】

文章插图
位置模式下源型输入输出接线
位置模式下（集电极开路输入），漏型输入输出接线图如下：

文章插图
位置模式下集电极开路接线图
2、速度模式下三菱伺服驱动相关接线图
三菱伺服驱动速度模式漏型输入输出方式下接线如下图：

文章插图
速度模式下漏型输入输出接线
三菱伺服驱动速度模式下，源型输入输出接线如下图：

文章插图
速度模式源型输入输出接线图
3、转矩控制模式下相关接线

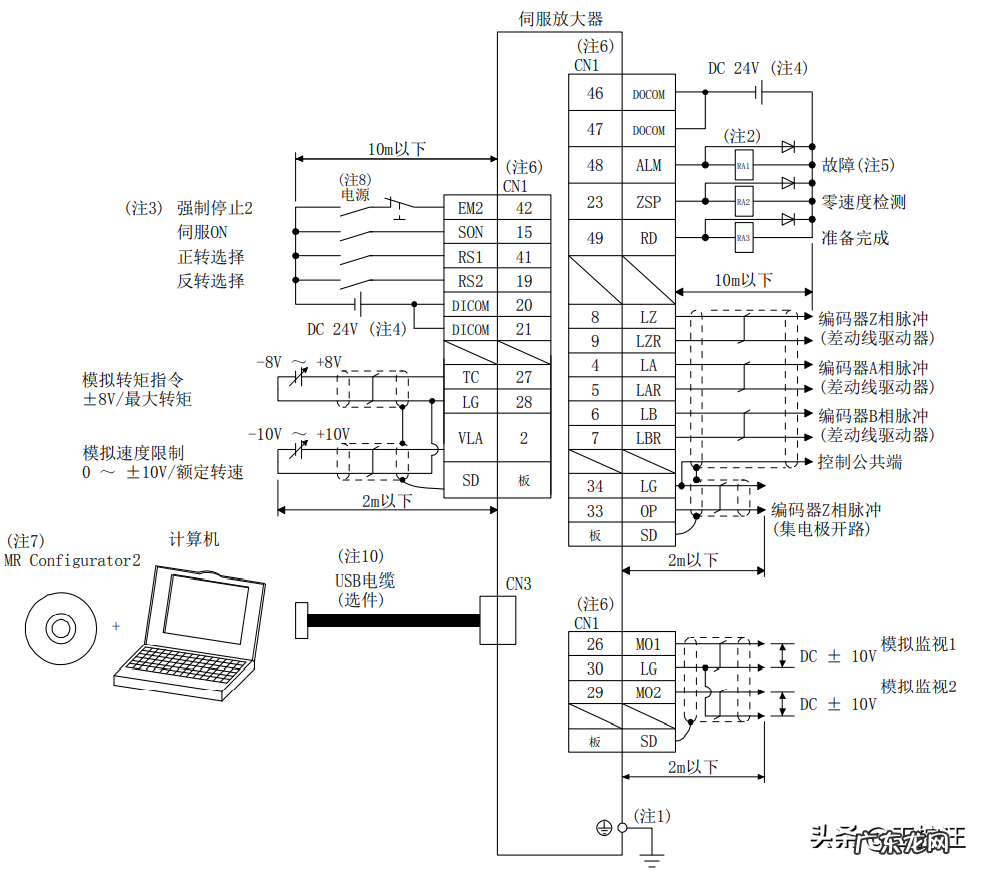

三菱MR-JE-A驱动在转矩模式下，漏型输入输出接口时相关接线如下：

文章插图
转矩模式漏型输入输出接线图
三菱伺服在力矩模式下，源型输入输出接线：

文章插图
力矩模式下源型接线
四、伺服的CN1（控制）端子相关接线CN1端子连接线缆插头的背部方向的视图，如下图中红框所示


文章插图
在三菱MR-JE-A中CN1端子在不同模式下的相关定义：


文章插图
线缆侧CN1端子端子的针脚序号，如下图所示


文章插图
