在用迅捷CAD编辑器进行绘图设计时，用户可以根据绘图需要，对填充图案的类型、比例、角度等进行需要的设置，这就是CAD自定义图案填充。那么如何给绘制好的CAD图案进行图案填充呢，下面就是操作步骤。

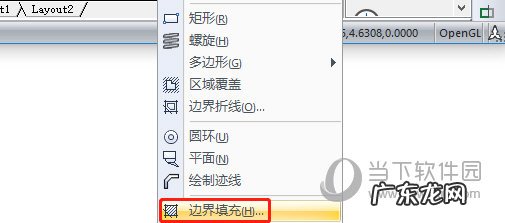

文章插图

步骤二：【图案填充】主要选项及其含义

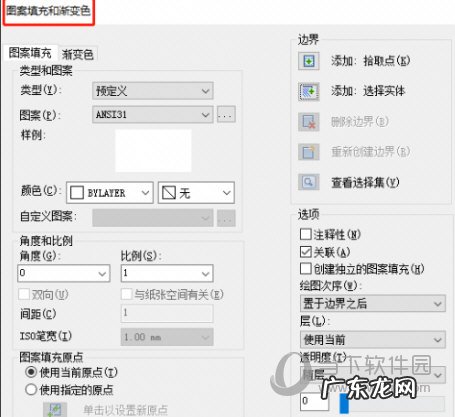

在【图案填充和渐变色】选项卡弹窗中，【图案填充】页面包含的主要选项及其含义如下：
1.【类型】列表框：可以指定是创建实体填充、减半填充、预定义填充图案，还是创建用户定义的填充图案。
2.【图案】面板：该面板中显示所有预定义和自定义团的预览图像。
3.【颜色】文本框：可以替代实体填充和填充图案的当前颜色，或指定两种渐变色中的第一种。
4.【角度和比例】文本框：用于指定图案填充的角度和比例。
5.【边界】面板：主要包括【添加：拾取点】按钮和【添加：选择实体】按钮，用来选择填充对象的工具。
6.【透明度】文本框：可以设定新图案填充或填充的透明度，替代当前对象的透明度。

文章插图

步骤三：自定义图案填充
1.单击【边界】面板中的【添加：拾取点】按钮，选择我们需要填充的部分，被选中的区域为虚线显示。

文章插图

2.之后返回【图案填充和渐变色】选项卡弹窗，在【图案填充】页面我们可以自定义设置如下：
在【图案】面板下的下拉列表中，选择我们需要的填充图案；
在【颜色】文本框里，我们自定义设置颜色为红色；
在【角度和比例】文本框里，我们设置填充参数，将角度改为90与和将比例改为2；
完成我们的设置，点击确定，就得到我们图案填充后的图形。

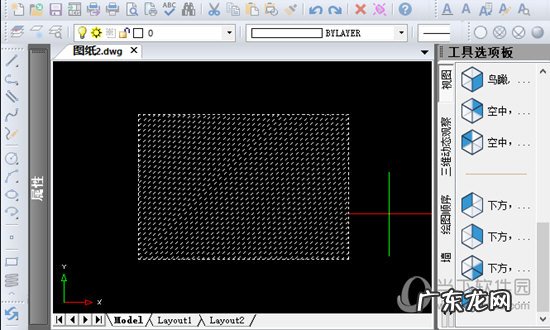

文章插图

以上便是小编今天在迅捷CAD编辑器中，操作CAD如何自定义图案填充的详细演示步骤，真的非常方便实用，希望对你有帮助。
